Z600/Z700 CNC Токарный станок

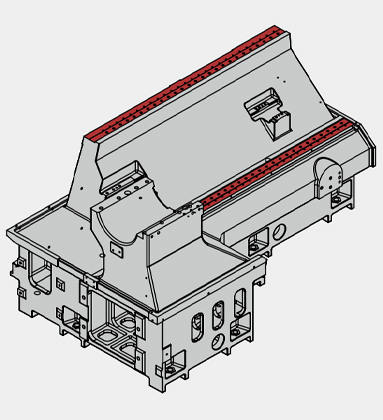

Описание основных конструктивных особенностей токарного станка 1, Станина Станина выполнена в интегральном исполнении по схеме «высокий-низкий рельс» с толстостенной, многорёберной, многополостной конструкцией для обеспечения возможности тяжёлой обработки резанием. Станина отлита из высококачественного смоляного песка, обладает хорошей жёсткостью, виброустойчивостью и удобным удалением стружки. 2, Шпиндельная бабка Подшипник шпинделя выполнен по схеме спаренных двухрядных короткоцилиндрических роликовых подшипников и двунаправленных упорных радиально-упорных шарикоподшипников. Трёхступенчатый редуктор в корпусе сервоглавного двигателя обеспечивает бесступенчатое регулирование скорости в пределах каждой ступени, достигая высокого крутящего момента и жёсткости, гарантируя долгосрочную точность тяжёлого резания. Шпиндель может быть выполнен в виде синхронного электрошпинделя с сервоприводом с высоким крутящим моментом, высокой скоростью и стабильной выходной мощностью. Подшипник шпиндельной бабки применяет двухрядный цилиндрический роликовый подшипник и двунаправленный упорный радиально-упорный подшипник с высокой жёсткостью и хорошим теплоотводом. Конструкция обеспечивает снижение тепловой деформации шпинделя и стабильность оси шпинделя при длительной работе.
