- C400K-L CNC Токарный станок с наклонной станиной для обработки длинных валов
1 / 3

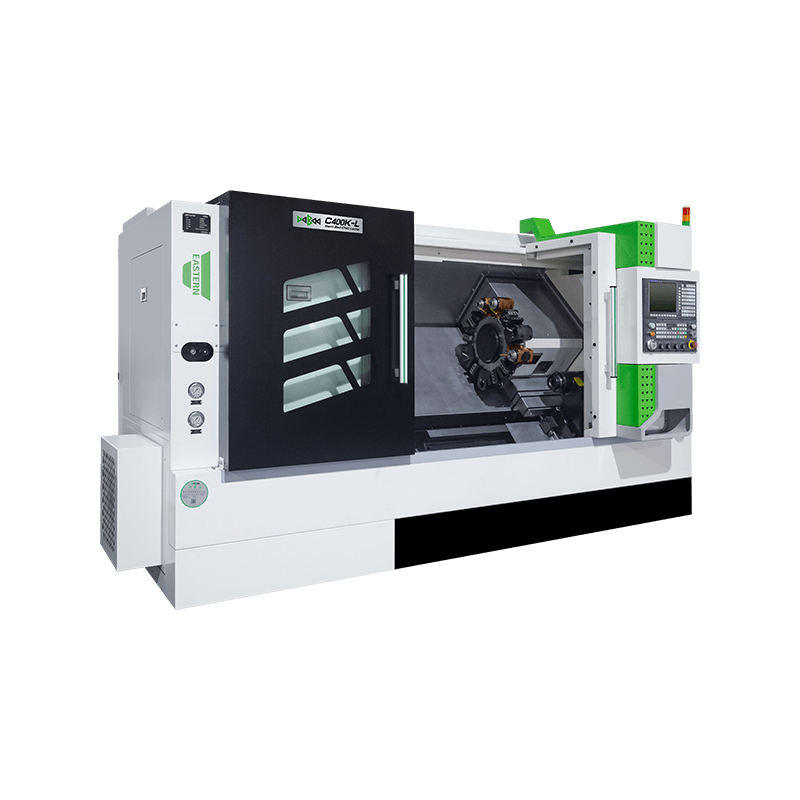

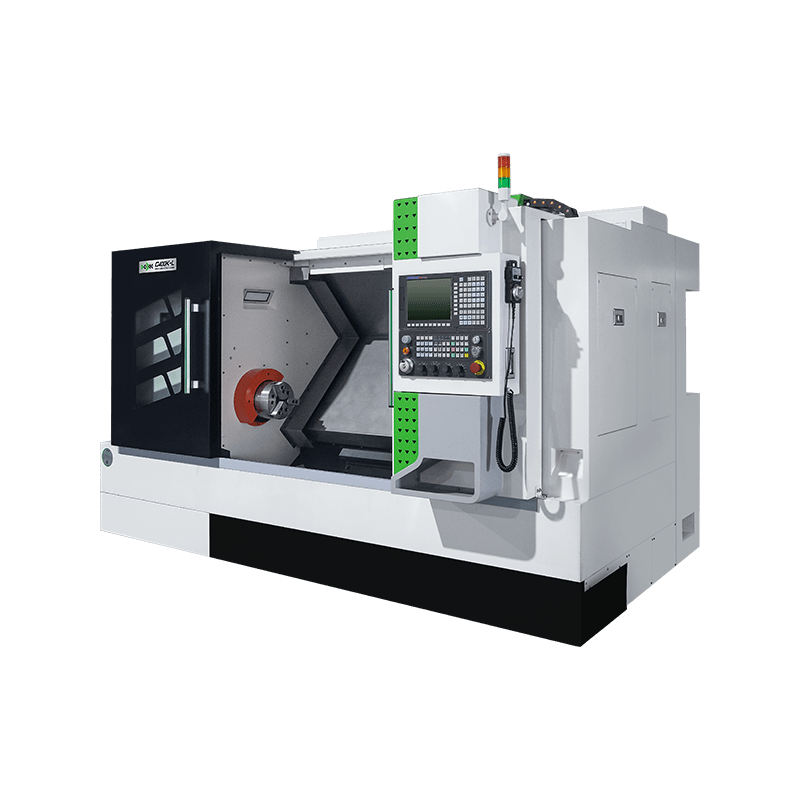

C400K-L CNC Токарный станок с наклонной станиной для обработки длинных валов
Удлинённая версия C400K с увеличенной длиной обработки. Полная защита направляющих, усиленная система охлаждения шпинделя.
Макс. диаметр обработки: 360mm
Макс. длина обработки: 1000mm
Размер патрона: 10" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
C400K-L CNC Токарный станок с наклонной станиной для обработки длинных валов — Описание
Токарный станок с наклонной станиной C400K-L — полнофункциональный станок с полной защитой направляющих и усиленной системой охлаждения шпинделя, снижающей его тепловую деформацию.
Станина — цельная конструкция с наклоном 45° и круговой полостью в разрезе: жёсткость выше на 1/3 при одинаковом сечении. Серводвигатели осей X и Z подключены к прецизионным шариковым винтам через упругие муфты. Шариковые винты зафиксированы с обеих сторон для высокой осевой жёсткости и тепловой стабильности.
Основные компоненты станка
| Шпиндель. Подшипники шпиндельного узла выполнены на двухрядных коротких цилиндрических роликовых подшипниках. Такая конструкция обеспечивает высокую точность и жёсткость, долговременную стабильность при силовом резании. Скорость шпинделя: 3000/2500 об/мин; Мощность: 11 кВт; Конус: Φ62/Φ86 мм. Шпиндельная бабка: улучшена система теплоотвода, температура корпуса снижена на 15%. | |
| 45° Цельная наклонная конструкция станины. Обеспечивает высокую стабильность и жёсткость при работе станка, а также стабильность качества изделий в серийном производстве. Многократный отжиг существенно повышает стабильность и жёсткость. Конструкция с круговой полостью увеличивает жёсткость на 1/3 при той же нагрузке и том же сечении станины. | |
| Каретка. Цельная конструкция основания двигателя и ползуна обеспечивает отличную прочность, снижает погрешность сборки и гарантирует точность станка. Ход X/Z: 200/500 мм; 200/1100 мм. Быстрое перемещение X/Z: 20/25 м/мин. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-8 | 2. Система ЧПУ SIEMENS 828D Basic |
| 3. Серво-шпиндель | 3. Система ЧПУ SYNTEC 22TB |
| 4. Гидравлический сквозной патрон 10" | 4. Система ЧПУ GSK 988TA Absolute |
| 5. Гидравлический серво-революьвер 12 позиций | 5. Инструментальный измеритель Renishaw |
| 6. Гидравлическая задняя бабка | 6. Автоматический подаватель прутка |
| 7. Роликовые линейные направляющие | 7. Маслоотделитель |
| 8. Конвейер стружки | |
| 9. Гидравлический люнет (Φ10–100 мм) | |
| 10. Серво-программируемая задняя бабка (ход: 900 мм) |
C400K-L Slant Bed Lathe Specification
| Конфигурация | C400K-L | |||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 580 | 580 |
| Макс. диаметр над суппортом | φ/mm | 320 | 320 | |
| Макс. длина обработки | mm | 1000 | 1000 | |
| Макс. диаметр обработки | φ/mm | 360 | 330 | |
| Макс. диаметр прутка | φ/mm | 74 | 74 | |
| Серво-шпиндель | Тип фланца шпинделя | GB59001 | A2-8 | A2-8 |
| Конус шпинделя | φ/mm | 86 | 86 | |
| Диапазон оборотов шпинделя | r/min | 50-2500 | 50-2500 | |
| Привод шпинделя | Servo | Servo | ||
| Крутящий момент шпинделя | N·m | 185 | 185 | |
| Мощность главного привода | kW | 15 | 15 | |
| Тип патрона | Hydraulic Through Chuck | Hydraulic Through Chuck | ||
| Размер патрона | inch | 10" | 10" | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 | 25 |
| Быстрое перемещение по оси Z | m/min | 25 | 25 | |
| Момент серводвигателя оси X | N·m | 7.5 | 7.5 | |
| Момент серводвигателя оси Z | N·m | 7.5 | 7.5 | |
| X-axis Travel | mm | 210 | 200 | |
| Z-axis Travel | mm | 1100 | 1050 | |
| Guideway Type | Roller Linear Guideway | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 12 Tool Post Turret | 12 Post Driven Tool Turret(BMT55) | |
| Размер резца/расточной оправки | mm | 25×25/φ32 | 25×25/φ32/ER25 | |
| Задняя бабка | Тип задней бабки | Hydraulic | Hydraulic | |
| Диаметр пиноли | φ/mm | 88 | 88 | |
| Ход пиноли задней бабки | mm | 80 | 80 | |
| Конус пиноли задней бабки | MT5 | MT5 | ||
| Электропитание | Номинальная мощность | KVA | 18 | 18 |
| Номинальный ток | A | 35 | 35 | |
| Габариты и масса | Масса станка | kg | 4500 | 4550 |
| Габариты станка | L*W*H(mm) | 4300×1930×1800 | 4300×1930×1800 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
