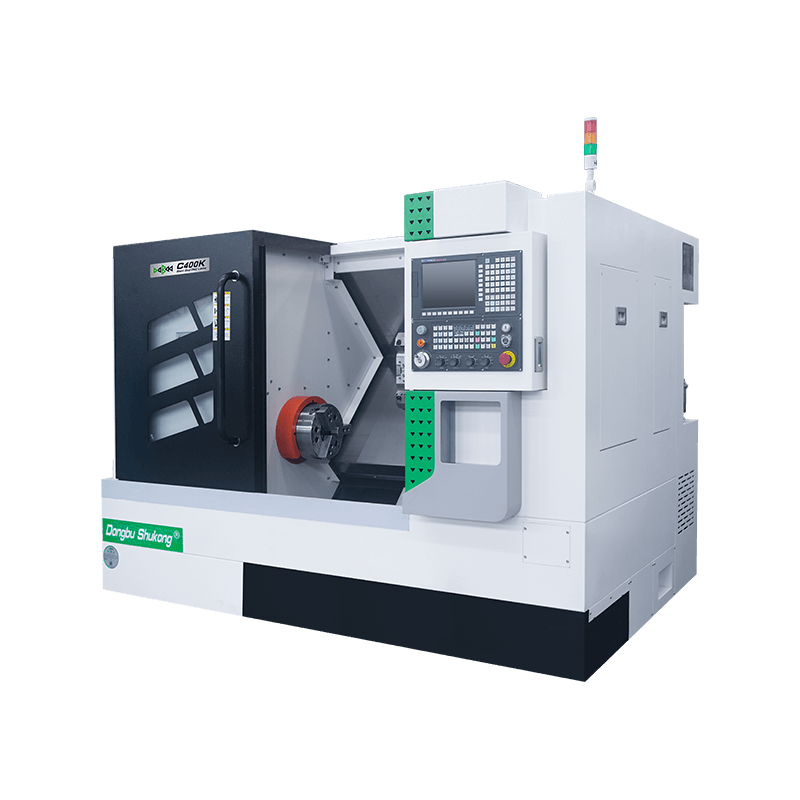

C400K CNC Токарный станок с наклонной станиной высокой точности
Токарный станок с ЧПУ с наклонной станиной 45°. Гидравлический серво-революьвер 8/12 позиций, роликовые линейные направляющие, шпиндель на роликовых подшипниках.
Макс. диаметр обработки: 320mm
Макс. длина обработки: 450mm
Размер патрона: 8" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
C400K CNC Токарный станок с наклонной станиной высокой точности — Описание
Станина изготовлена из высококачественного смоляного песка — высокая жёсткость, виброустойчивость и беспрепятственное удаление стружки. Подшипники шпиндельного узла — двухрядные короткие цилиндрические роликовые в сочетании с двухнаправленными упорными угловыми контактными подшипниками. Система теплоотвода снижает тепловую деформацию шпинделя, обеспечивая стабильность его оси при длительной эксплуатации.
Полнофункциональный токарный станок серии C400K оснащён гидравлическим серво-революьвером на 8–12 позиций: быстрое и точное индексирование, высокая жёсткость при точении. В державке предусмотрен центральный выход охлаждающей жидкости.

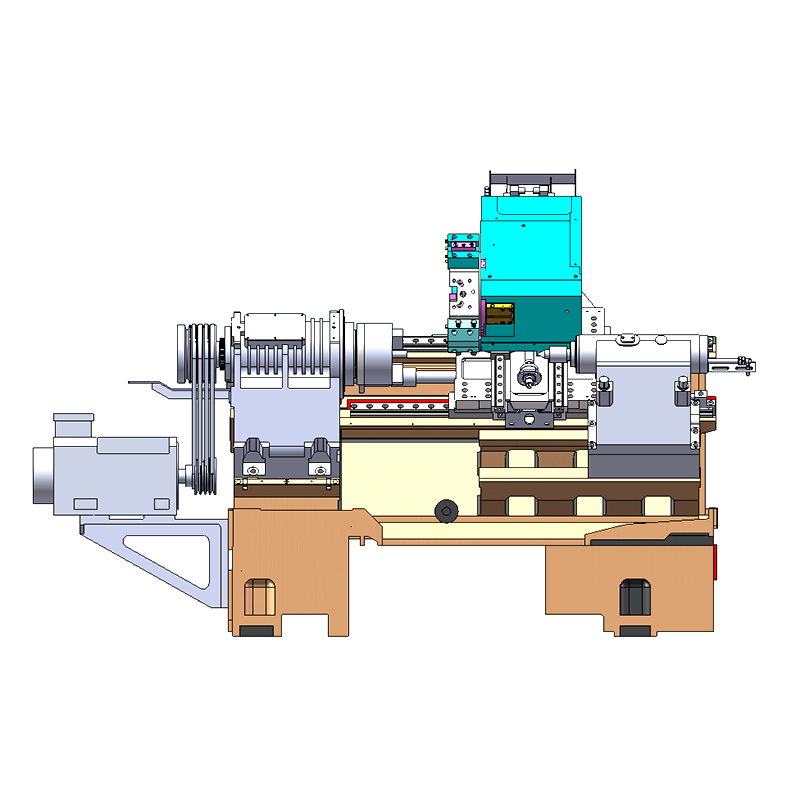

Описание основных конструктивных особенностей станка
1 Станина
Станина выполнена в виде цельной конструкции из чугуна с круглой полостью и углом наклона 45°, что обеспечивает возможность тяжёлой обработки резанием. Станина отлита из высококачественного смоляного песка, что гарантирует отличную жёсткость, виброустойчивость и удобное удаление стружки.
2 Шпиндельная бабка
Подшипники шпиндельной бабки представляют собой комбинацию двухрядных цилиндрических роликовых подшипников и двунаправленных упорных радиально-упорных подшипников, обеспечивающих высокую жёсткость. Конструкция предусматривает меры по снижению тепловой деформации шпинделя, что обеспечивает относительную стабильность оси шпинделя в процессе длительной работы.
3 Система подачи
Серводвигатели осей X и Z соединены непосредственно с прецизионными шариковыми винтовыми парами через упругие муфты, обеспечивая высокую точность. Оба конца винтов зафиксированы, что повышает жёсткость опор, минимизирует деформацию винта при частом высокоскоростном позиционировании и тяжёлом резании. Подшипники используют прецизионные пары с угловым контактом 60° для ходовых винтов, обеспечивая высокую скорость и точность.
Основные компоненты станка
| Шпиндель. Подшипники шпиндельного узла выполнены на двухрядных коротких цилиндрических роликовых подшипниках. Такая конструкция обеспечивает высокую точность и жёсткость, долговременную стабильность при силовом резании. Скорость шпинделя: 3000/2500 об/мин; Мощность: 11 кВт; Конус: Φ62/Φ86 мм. Шпиндельная бабка: улучшена система теплоотвода, температура корпуса снижена на 15%. | |
| 45° Цельная наклонная конструкция станины. Обеспечивает высокую стабильность и жёсткость при работе станка, а также стабильность качества изделий в серийном производстве. Многократный отжиг существенно повышает стабильность и жёсткость. Конструкция с круговой полостью увеличивает жёсткость на 1/3 при той же нагрузке и том же сечении станины. | |
| Каретка. Цельная конструкция основания двигателя и ползуна обеспечивает отличную прочность, снижает погрешность сборки и гарантирует точность станка. Ход X/Z: 200/500 мм; 200/1100 мм. Быстрое перемещение X/Z: 20/25 м/мин. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-6 | 2. Система ЧПУ SIEMENS 828D Basic |
| 3. Серво-шпиндель | 3. Система ЧПУ SYNTEC 22TB |
| 4. Гидравлический сквозной патрон 8" | 4. Система ЧПУ GSK 988TA Absolute |
| 5. Гидравлический серво-революьвер 8/12 позиций | 5. Встроенный шпиндель, макс. 4000 об/мин |
| 6. Гидравлическая задняя бабка | 6. Фланец шпинделя A2-8 |
| 7. Роликовые линейные направляющие | 7. Приводная головка 12 позиций (BMT45) |
| 8. Гидравлический сквозной патрон 8" | |
| 9. Инструментальный измеритель Renishaw | |
| 10. Автоматический подаватель прутка | |
| 11. Маслоотделитель | |
| 12. Конвейер стружки | |
| 13. Серво-программируемая задняя бабка (ход: 280 мм) |
C400K Slant Bed Lathe Specification
| Конфигурация | C400K | |||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 400 | |
| Макс. диаметр над суппортом | φ/mm | 250 | ||
| Макс. длина обработки | mm | 450 | Optional 420 | |
| Макс. диаметр обработки | φ/mm | 320 | ||
| Макс. диаметр прутка | φ/mm | 50 | Optional 74 | |
| Серво-шпиндель | Тип фланца шпинделя | GB59001 | A2-6 | Optional A2-8 |
| Конус шпинделя | φ/mm | 62 | Optional 86 | |
| Диапазон оборотов шпинделя | r/min | 50-3000 | Optional 50-2500 | |
| Привод шпинделя | Servo | |||
| Крутящий момент шпинделя | N·m | 150 | ||
| Мощность главного привода | kW | 11 | ||
| Тип патрона | Hydraulic Through Chuck | |||
| Размер патрона | inch | 8" | Optional 10 | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 20 | |
| Быстрое перемещение по оси Z | m/min | 25 | ||
| Момент серводвигателя оси X | N·m | 7.5 | ||
| Момент серводвигателя оси Z | N·m | 7.5 | ||
| X-axis Travel | mm | 200 | ||
| Z-axis Travel | mm | 500 | Optional 425 | |
| Guideway Type | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 8/12 Tool Post Turret | ||
| Размер резца/расточной оправки | mm | 25×25/φ32 | ||
| Задняя бабка | Тип задней бабки | Hydraulic | ||
| Диаметр пиноли | φ/mm | 88 | ||
| Ход задней бабки | mm | 80 | ||
| Конус пиноли задней бабки | MT5 | |||
| Электропитание | Номинальная мощность | KVA | 18 | |
| Номинальный ток | A | 35 | ||
| Габариты и масса | Масса станка | kg | 3500 | Optional 3550 |
| Габариты станка | L*W*H(mm) | 2620×1880×1870 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
C400KA2-6 Slant Bed Lathe Specification
| Конфигурация | C400KA2-6(with Driven Tool Turret) | |||
|---|---|---|---|---|
| Макс. диаметр над станиной | φ/mm | 400 | ||
| Макс. диаметр над суппортом | φ/mm | 250 | ||
| Макс. длина обработки | mm | 340 | Optional 315 | |
| Макс. диаметр обработки | φ/mm | 320 | ||
| Макс. диаметр прутка | φ/mm | 50 | ||
| Серво-шпиндель | Тип фланца шпинделя | GB59001 | A2-6 | |
| Конус шпинделя | φ/mm | 62 | ||
| Диапазон оборотов шпинделя | r/min | 50-3000 | ||
| Привод шпинделя | Servo | |||
| Крутящий момент шпинделя | N·m | 150 | ||
| Мощность главного привода | kW | 11 | ||
| Тип патрона | Hydraulic Through Chuck | |||
| Размер патрона | inch | 8" | Optional 10' | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 20 | |
| Быстрое перемещение по оси Z | m/min | 25 | ||
| Момент серводвигателя оси X | N·m | 7.5 | ||
| Момент серводвигателя оси Z | N·m | 7.5 | ||
| X-axis Travel | mm | 150 | ||
| Z-axis Travel | mm | 400 | Optional 375 | |
| Guideway Type | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | 12 Post Driven Tool Turret (BMT45) | ||
| Размер резца/расточной оправки | mm | 20×20/φ32/ER25 | ||
| Задняя бабка | Тип задней бабки | Hydraulic | ||
| Диаметр пиноли | φ/mm | 88 | ||
| Ход пиноли задней бабки | mm | 80 | ||
| Конус пиноли задней бабки | MT5 | |||
| Электропитание | Номинальная мощность | KVA | 18 | |
| Номинальный ток | A | 35 | ||
| Габариты и масса | Масса станка | kg | 3550 | Optional 360C |
| Габариты станка | L*W*H(mm) | 2620×1880×1870 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
C400KA2-8 Slant Bed Lathe Specification
| Конфигурация | C400KA2-8(with Driven Tool Turret) | ||
|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 400 |
| Макс. диаметр над суппортом | φ/mm | 250 | |
| Макс. длина обработки | mm | 315 | |
| Макс. диаметр обработки | φ/mm | 320 | |
| Макс. диаметр прутка | φ/mm | 74 | |
| Серво-шпиндель | Тип фланца шпинделя | GB59001 | A2-8 |
| Конус шпинделя | φ/mm | 86 | |
| Диапазон оборотов шпинделя | r/min | 50-2500 | |
| Привод шпинделя | Servo | ||
| Крутящий момент шпинделя | N·m | 150 | |
| Мощность главного привода | kW | 11 | |
| Тип патрона | Hydraulic Through Chuck | ||
| Размер патрона | inch | 10" | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 20 |
| Быстрое перемещение по оси Z | m/min | 25 | |
| Момент серводвигателя оси X | N·m | 7.5 | |
| Момент серводвигателя оси Z | N·m | 7.5 | |
| X-axis Travel | mm | 150 | |
| Z-axis Travel | mm | 375 | |
| Guideway Type | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | 12 Post Driven Tool Turret (BMT45) | |
| Размер резца/расточной оправки | mm | 20×20/φ32/ER25 | |
| Задняя бабка | Тип задней бабки | Hydraulic | |
| Диаметр пиноли | φ/mm | 88 | |
| Ход пиноли задней бабки | mm | 80 | |
| Конус пиноли задней бабки | MT5 | ||
| Электропитание | Номинальная мощность | KVA | 18 |
| Номинальный ток | A | 35 | |
| Габариты и масса | Масса станка | kg | 3630 |
| Габариты станка | L*W*H(mm) | 2620×1880×1870 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
