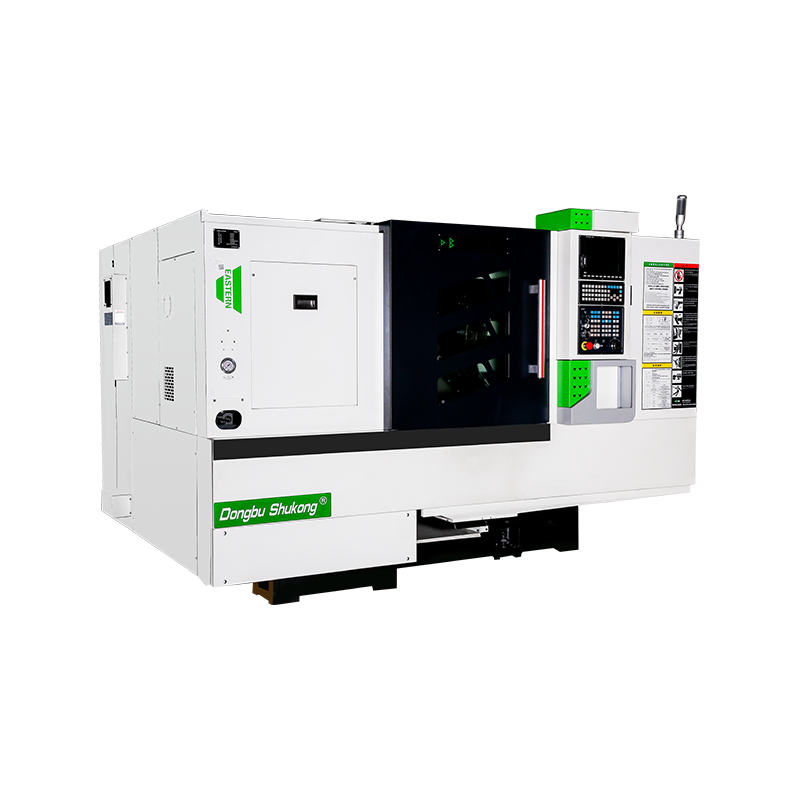

200MSY CNC Токарный станок с наклонной станиной, контршпинделем и осью Y

Полнофункциональный CNC станок с осью Y и опцией контршпинделя. Ось Y реализована через движение наклонных и горизонтальных салазок.

Макс. диаметр обработки: 360mm

Макс. длина обработки: 560mm

Размер патрона: 8" inch

СВЯЗАТЬСЯ С НАМИ>

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

200MSY CNC Токарный станок с наклонной станиной, контршпинделем и осью Y — Описание

Ось Y станков 200MSY и 200MSY с контршпинделем реализована через движение средних (наклонных) и больших (горизонтальных) салазок. Ход оси Y составляет ±52,5 мм, осевая жёсткость не уступает стандартным токарным станкам. Станина наклонена под углом 45°+30° — отличный отвод стружки, высокая жёсткость при резании, удобное обслуживание.

Основные компоненты станка

Встроенный шпиндель. Шпиндель приводится высокомоментным, высокоэффективным постоянным магнитным синхронным двигателем с прямым приводом. Высокая точность, высокая динамика, низкое тепловыделение.

Встроенная приводная инструментальная головка. Высокая точность позиционирования, компактная конструкция, высокая жёсткость. Встроенный шпиндель приводного инструмента с прямым соединением с двигателем обеспечивает высокую скорость фрезерования и сверления. Возможна полная токарно-фрезерная обработка за один установ.

Конфигурация

Стандартная комплектация	Дополнительные опции
1. Система ЧПУ SIEMENS 828D Basic	1. Система ЧПУ FANUC 0i-TF Plus
2. A2-6	2. Система ЧПУ SYNTEC 22TB
3. Встроенный шпиндель	3. Система ЧПУ GSK 988TA Absolute

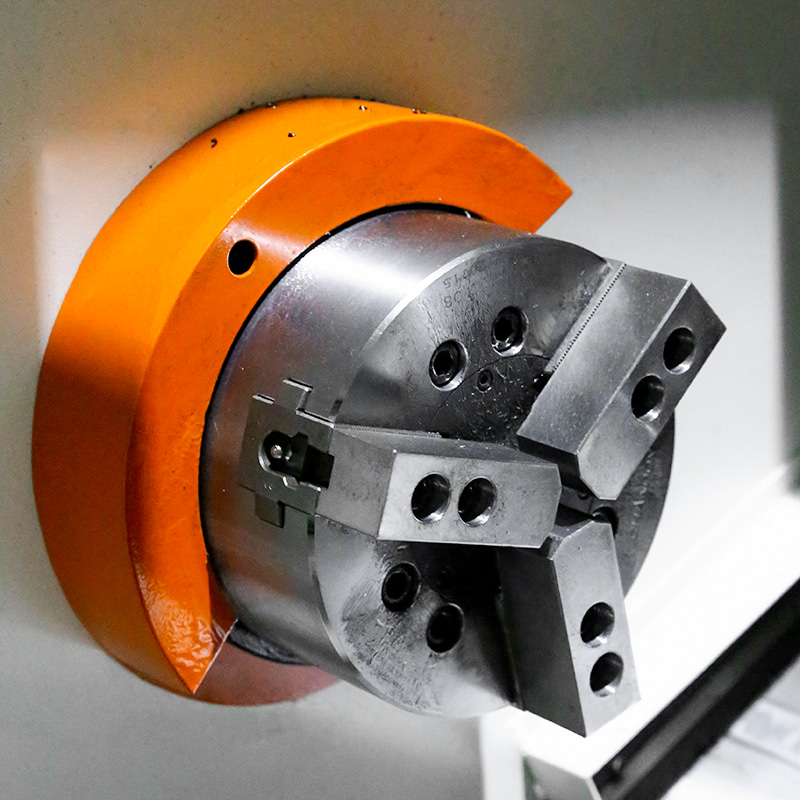

4. Гидравлический сквозной патрон 8"	4. Инструментальный измеритель Renishaw
5. Приводная головка 12 позиций (BMT55)	5. Автоматический подаватель прутка
6. Серво-программируемая задняя бабка	6. Маслоотделитель
7. Роликовые линейные направляющие	7. Конвейер стружки

200MSY CNC Slant Bed Lathe Specification

	Конфигурация		200MSY	200MSY With Sub-Spindle
Обрабатывающие возможности	Макс. диаметр над станиной	φ/mm	560	560
	Макс. диаметр над суппортом	φ/mm	300	300
	Макс. длина обработки	mm	560/800	560
	Макс. диаметр прутка	φ/mm	52	52
	Макс. диаметр обработки	φ/mm	350	350
	Встроенный шпиндель	Spindle Head Type	GB59001	A2-6	A2-6,with Sub-Spindle A2-5
	Конус шпинделя	φ/mm	62	62, with Sub-Spindle 55
	Диапазон оборотов шпинделя	rpm	50-4000	50-4000, with Sub-Spindle 50-5000
	Привод шпинделя		Built-in Spindle	Built-in Spindle
	Крутящий момент шпинделя	N·m	180	Rated155/Max286,with Sub-Spindle Rated37/Max113
	Мощность шпинделя	kW	22	22, with Sub-Spindle 10.8
	Тип патрона		Hydraulic Through Chuck	Hydraulic Through Chuck
	Размер патрона	inch	8"	8",with Sub-SpindleChuck 6"
Подача и перемещение	Быстрое перемещение по оси X	m/min	30	30
	Быстрое перемещение по оси Y	m/min	10	10
	Быстрое перемещение по оси Z	m/min	30	30
	Быстрое перемещение по оси Z1	m/min	25	——
	Момент серводвигателя оси X	N·m	16.7	16.7
	Момент серводвигателя оси Y	N·m	16.7	16.7
	Момент серводвигателя оси Z	N·m	16.7	16.7
	Момент серводвигателя контршпинделя	N·m	——	8.34
	Момент серводвигателя оси Z1	N·m	8.9	——
	X-axis Travel	mm	180	180
	Ход по оси Y	mm	+60 -40	+60 -40
	Z-axis Travel	mm	570/810	560
	Ход контршпинделя	mm		500
	Ход по оси Z1	mm	620/860	——
	Guideway Type		Roller Linear Guideway
Инструментальная головка	Тип инструментальной головки		12 Post Driven Tool Turret(BMT55)
	Размер инструмента	mm	25×25/φ40/ER32
Задняя бабка	Тип задней бабки		Servo Programmable	——
	Конус пиноли задней бабки		MT5
	Ход задней бабки	mm	620/860
Электропитание	Номинальная мощность	KVA	43
	Номинальный ток	A	95
Габариты и масса	Масса станка	kg	4500/4820	4800
	Габариты станка	LWH(mm)	2790X1900X1940/ 3030X1900X1940	2790×1900×1940

Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.

200MSY CNC Slant Bed Lathe Specification

	Конфигурация		200MSY(A2-8)	200MSY(A2-8)With Sub-Spindle
Обрабатывающие возможности	Макс. диаметр над станиной	φ/mm	560	560
	Макс. диаметр над суппортом	φ/mm	300	300
	Макс. длина обработки	mm	500	500
	Макс. диаметр прутка	φ/mm	85	85
	Макс. диаметр обработки	φ/mm	350	——
	Встроенный шпиндель	Spindle Head Type	GB59001	A2-8	A2-8,with Sub-Spindle A2-5
	Конус шпинделя	φ/mm	86	86, with Sub-Spindle 55
	Диапазон оборотов шпинделя	rpm	50-3000	50-3000, with Sub-Spindle 50-3500
	Привод шпинделя		Built-in Spindle	Built-in Spindle
	Крутящий момент шпинделя	N·m	Rate220 Max606	Rated 200/Max606,with Sub-Spindle Rated37/Max113
	Мощность шпинделя	kW	26.5	26.5, with Sub-Spindle 10.8
	Тип патрона		Hydraulic Through Chuck	Hydraulic Through Chuck
	Размер патрона	inch	10"	10",with Sub-SpindleChuck 6"
Подача и перемещение	Быстрое перемещение по оси X	m/min	30	30
	Быстрое перемещение по оси Y	m/min	10	10
	Быстрое перемещение по оси Z	m/min	30	30
	Быстрое перемещение по оси Z1	m/min	20	——
	Момент серводвигателя оси X	N·m	16.7	16.7
	Момент серводвигателя оси Y	N·m	16.7	16.7
	Момент серводвигателя оси Z	N·m	16.7	16.7
	Момент серводвигателя контршпинделя	N·m	——	8.34
	Момент серводвигателя оси Z1	N·m	8.9	——
	X-axis Travel	mm	180	180
	Ход по оси Y	mm	+60 -40	+60 -40
	Z-axis Travel	mm	500	500
	Ход контршпинделя	mm		650
	Ход по оси Z1	mm	620
	Guideway Type		Roller Linear Guideway	Roller Linear Guideway
Инструментальная головка	Тип инструментальной головки		12 Post Driven Tool Turret(BMT55)	12 Post Driven Tool Turret(BMT55)
	Размер инструмента	mm	25×25/φ40/ER32	25×25/φ40/ER32
Задняя бабка	Тип задней бабки		Servo Programmable
	Конус пиноли задней бабки		MT5	——
	Ход задней бабки	mm	620	——
Электропитание	Номинальная мощность	KVA	43	43
	Номинальный ток	A	95	95
Габариты и масса	Масса станка	kg	4800	5100
	Габариты станка	LWH(mm)	2790X1900X1940	2790×1900×1940

Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
