G-450 CNC Токарный станок с наклонной станиной для тяжёлой обработки
Полнофункциональный токарный станок с наклонной станиной и самостоятельно разработанным инструментальным блоком 8/12 позиций.
Макс. диаметр обработки: 380mm
Макс. длина обработки: 280mm
Размер патрона: 8" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
G-450 CNC Токарный станок с наклонной станиной для тяжёлой обработки — Описание
Полнофункциональные токарные станки серии G-450 оснащены самостоятельно разработанным 8/12-позиционным высокоскоростным высокоточным инструментальным блоком.
Станок спроектирован с высокой жёсткостью для точной и надёжной обработки деталей. Цельная наклонная станина обеспечивает стабильность точности при длительной эксплуатации.
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-6 | 2. Система ЧПУ SIEMENS 828D Basic |
| 3. Серво-шпиндель | 3. Система ЧПУ SYNTEC 22TB |

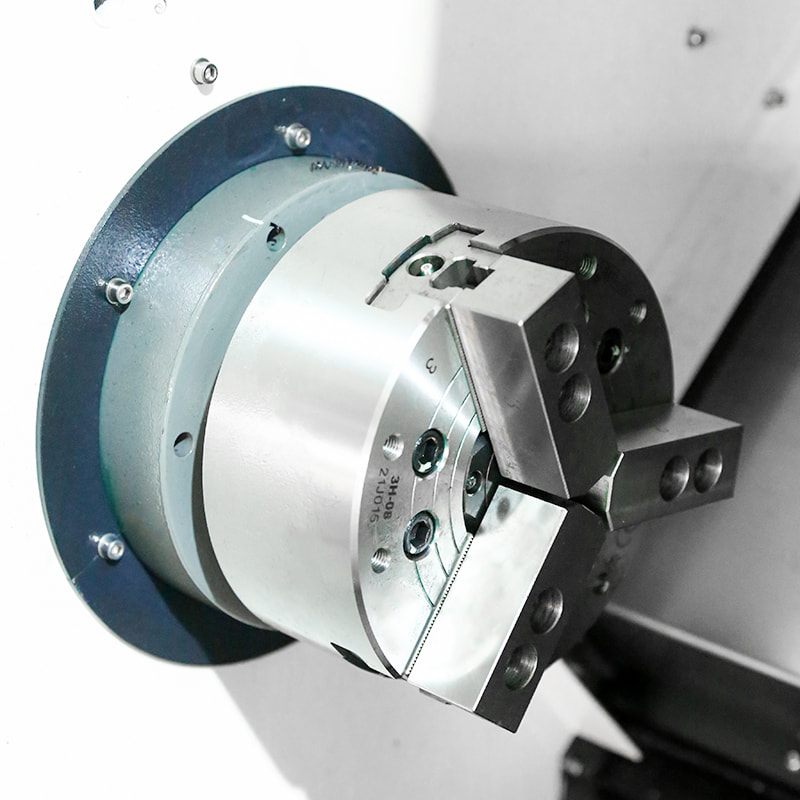

| 4. Гидравлический сквозной патрон 8" | 4. Система ЧПУ GSK 988TA Absolute |

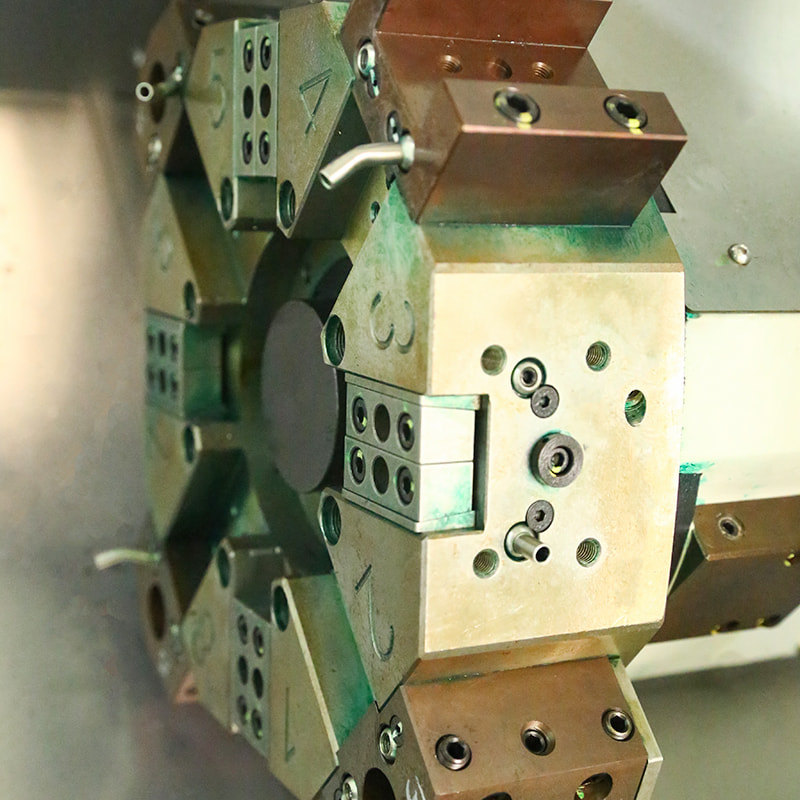

| 5. Гидравлический серво-революьвер 8 позиций | 5. Встроенный шпиндель (60–4000 об/мин) |
| 6. Без задней бабки | 6. Инструментальный измеритель Renishaw |
| 7. Роликовые линейные направляющие | 7. Автоматический подаватель прутка |
| 8. Маслоотделитель | |
| 9. Конвейер стружки |
CNC Slant Turret Lathe G450 Specification
| Конфигурация | G-450 | ||
|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 450 |
| Макс. диаметр над суппортом | φ/mm | 260 | |
| Макс. длина обработки | mm | 280 | |
| Макс. диаметр обработки | φ/mm | 380 | |
| Макс. диаметр прутка | φ/mm | 50 | |
| Серво-шпиндель | Тип фланца шпинделя | GB59001 | A2-6 |
| Конус шпинделя | φ/mm | 62 | |
| Диапазон оборотов шпинделя | r/min | 60-3500 | |
| Привод шпинделя | Servo | ||
| Крутящий момент шпинделя | N·m | 70 | |
| Мощность главного привода | kW | 7.5 | |
| Тип патрона | Hydraulic Through Chuck | ||
| Размер патрона | inch | 8" | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 |
| Быстрое перемещение по оси Z | m/min | 30 | |
| Момент серводвигателя оси X | N·m | 10 | |
| Момент серводвигателя оси Z | N·m | 10 | |
| X-axis Travel | mm | 200 | |
| Z-axis Travel | mm | 260 | |
| Guideway Type | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 8 Tool Post Turret | |
| Размер резца/расточной оправки | mm | 25×25/φ32 | |
| Задняя бабка | Тип задней бабки | No Tailstock | |
| Электропитание | Номинальная мощность | KVA | 28 |
| Номинальный ток | A | 60 | |
| Габариты и масса | Масса станка | kg | 3000 |
| Габариты станка | L*W*H(mm) | 2500×1700×1900 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
