- C680K/C680K-B/C680K-M CNC Токарный станок с наклонной станиной для тяжёлой обработки
1 / 3

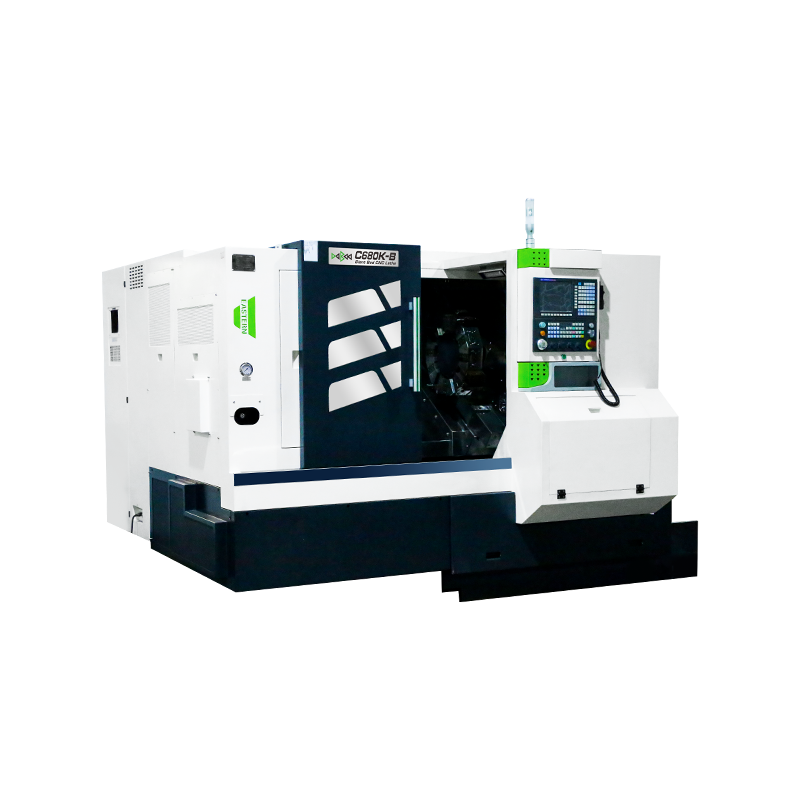

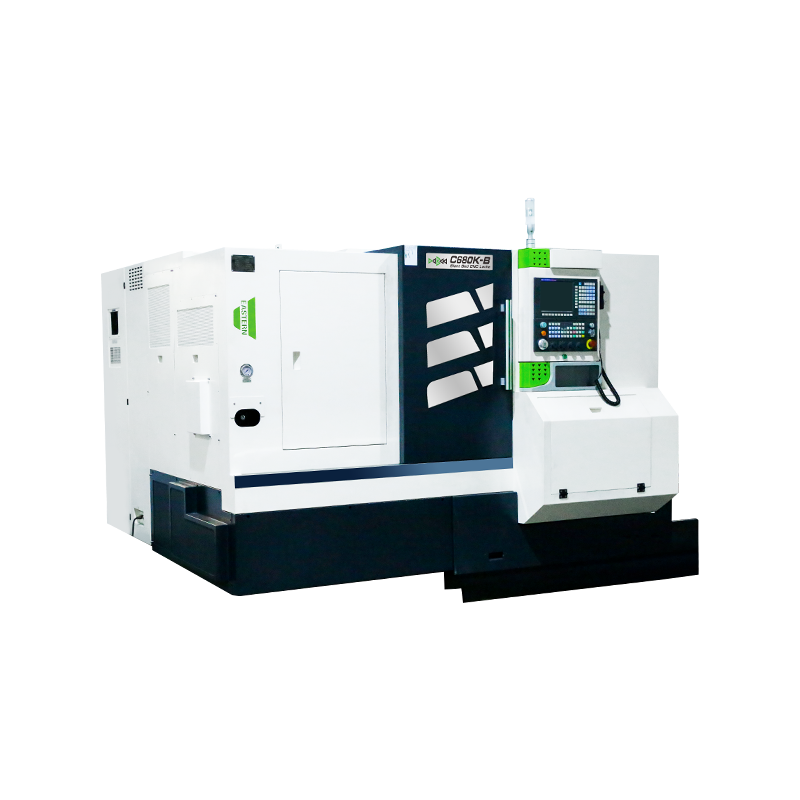

C680K/C680K-B/C680K-M CNC Токарный станок с наклонной станиной для тяжёлой обработки
Крупный токарный станок с наклонной станиной для деталей диаметром до 680 мм. Высокомоментный шпиндель, тяжёлые направляющие.
Макс. диаметр обработки: 500mm
Макс. длина обработки: 500mm
Размер патрона: 10" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
C680K/C680K-B/C680K-M CNC Токарный станок с наклонной станиной для тяжёлой обработки — Описание
Станина изготовлена из высококачественного смоляного песка: высокая жёсткость, виброустойчивость, лёгкое удаление стружки. Подшипники шпиндельного узла — двухрядные цилиндрические роликовые в сочетании с двухнаправленными упорными угловыми контактными — высокая жёсткость. Система теплоотвода снижает тепловую деформацию шпинделя.
Станки серии C680K оснащены гидравлическим серво-революьвером на 8/12 позиций для точного и быстрого позиционирования. Версия C680KM включает ось C и приводной инструмент.
Основные компоненты станка
| Шпиндель. Шпиндельный узел сочетает двухрядные короткие цилиндрические роликовые подшипники с двухнаправленными упорными шариковыми подшипниками. Высокая жёсткость и точность. Система теплоотвода минимизирует тепловую деформацию шпинделя. | |
| Встроенная серво-головка. Интегрированное основание двигателя и ползун в паре с встроенной головкой — высокая жёсткость конструкции, минимальное время смены инструмента, высокая точность позиционирования. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-8 | 2. Система ЧПУ SIEMENS 828D Basic |
| 3. Серво-шпиндель | 3. Система ЧПУ SYNTEC 22TB |
| 4. Гидравлический сквозной патрон 10" | 4. Система ЧПУ GSK 988TA Absolute |
| 5. Гидравлический серво-революьвер 12 позиций | 5. Встроенный шпиндель |
| 6. Роликовые линейные направляющие | 6. Шпиндель с зубчатой передачей |
| 7. Без задней бабки | 7. Приводная головка 12 позиций (BMT65) |
| 8. Инструментальный измеритель Renishaw | |
| 9. Автоматический подаватель прутка | |
| 10. Маслоотделитель | |
| 11. Конвейер стружки |
C680K-B Slant Bed Lathe Specification
| Конфигурация | C680K-B | |||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 680 | |
| Макс. диаметр над суппортом | φ/mm | 320 | ||
| Макс. длина обработки | mm | 500 | ||
| Макс. диаметр обработки | φ/mm | 500 | ||
| Макс. диаметр прутка | φ/mm | 74 | 90 | |
| Серво-шпиндель | Тип фланца шпинделя | GB59001 | A2-8 | |
| Конус шпинделя | φ/mm | 86 | 102 | |
| Диапазон оборотов шпинделя | r/min | 50-2000 | ||
| Привод шпинделя | Servo | |||
| Номинальный момент шпинделя | N·m | 220 | ||
| Мощность главного привода | kW | 15 | ||
| Тип патрона | Hydraulic Through Chuck | |||
| Размер патрона | inch | 10" | ||
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 | |
| Быстрое перемещение по оси Z | m/min | 25 | ||
| Момент серводвигателя оси X | N·m | 18 | ||
| Момент серводвигателя оси Z | N·m | 18 | ||
| X-axis Travel | mm | 290 | ||
| Z-axis Travel | mm | 600 | ||
| Guideway Type | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 12 Tool Post Turret | ||
| Размер инструмента | mm | 25×25/φ40 | ||
| Электропитание | Номинальная мощность | KVA | 23 | |
| Номинальный ток | A | 45 | ||
| Габариты и масса | Масса станка | kg | 3500 | |
| Габариты станка | L*W*H(mm) | 2490×1800×1900 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
C680K Slant Bed Lathe Specification
| Конфигурация | C680K-B | C680K | ||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 680 | 680 |
| Макс. диаметр над суппортом | φ/mm | 320 | 320 | |
| Макс. длина обработки | mm | 500 | 500 | |
| Макс. диаметр обработки | φ/mm | 500 | 500 | |
| Макс. диаметр прутка | φ/mm | 74 | 74 | |
| Шпиндель | Тип фланца шпинделя | GB59001 | A2-8 | A2-8 |
| Конус шпинделя | φ/mm | 86 | 86 | |
| Диапазон оборотов шпинделя | r/min | 30-4000 | 10-300;300-700;700-1000 | |
| Привод шпинделя | Built-in Spindle | Gear | ||
| Номинальный момент шпинделя | N·m | 220 | 2200 | |
| Мощность главного привода | kW | 26.5 | 15 | |
| Тип патрона | Hydraulic Through Chuck | Hydraulic Through Chuck | ||
| Размер патрона | inch | 10" | 10" | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 | 25 |
| Быстрое перемещение по оси Z | m/min | 25 | 25 | |
| Момент серводвигателя оси X | N·m | 18 | 18 | |
| Момент серводвигателя оси Z | N·m | 18 | 18 | |
| X-axis Travel | mm | 290 | 290 | |
| Z-axis Travel | mm | 600 | 600 | |
| Guideway Type | Roller Linear Guideway | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 12 Tool Post Turret | Hydraulic Servo 12 Tool Post Turret | |
| Размер инструмента | mm | 25×25/φ40 | 25×25/φ40 | |
| Электропитание | Номинальная мощность | KVA | 23 | 23 |
| Номинальный ток | A | 45 | 45 | |
| Габариты и масса | Масса станка | kg | 3500 | 3500 |
| Габариты станка | L*W*H(mm) | 2490×1800×1900 | 2490×1800×1900 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
C680K-M Slant Bed Lathe Specification
| Конфигурация | C680K-M | C680K-M | |||
|---|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 680 | 680 | |
| Макс. диаметр над суппортом | φ/mm | 320 | 320 | ||
| Макс. длина обработки | mm | 420 | 420 | ||
| Макс. диаметр обработки | φ/mm | 500 | 500 | ||
| Макс. диаметр прутка | φ/mm | 74 | 90 | 74 | |
| Шпиндель | Тип фланца шпинделя | GB59001 | A2-8 | A2-8 | |
| Конус шпинделя | φ/mm | 86 | 102 | 86 | |
| Диапазон оборотов шпинделя | r/min | 50-2000 | 30-4000 | ||
| Привод шпинделя | Servo | Built-in Spindle | |||
| Номинальный момент шпинделя | N·m | 220 | 220 | ||
| Мощность главного привода | kW | 15 | 26.5 | ||
| Тип патрона | Hydraulic Through Chuck | Hydraulic Through Chuck | |||
| Размер патрона | inch | 10" | 10" | ||
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 | 25 | |
| Быстрое перемещение по оси Z | m/min | 25 | 25 | ||
| Момент серводвигателя оси X | N·m | 18 | 18 | ||
| Момент серводвигателя оси Z | N·m | 18 | 18 | ||
| X-axis Travel | mm | 290 | 290 | ||
| Z-axis Travel | mm | 550 | 550 | ||
| Guideway Type | Roller Linear Guideway | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | 12 Post Driven Tool Turret(BMT65) | 12 Post Driven Tool Turret(BMT65) | ||
| Размер инструмента | mm | 25×25/φ40/ER40 | 25×25/φ40/ER40 | ||
| Электропитание | Номинальная мощность | KVA | 23 | 23 | |
| Номинальный ток | A | 45 | 45 | ||
| Габариты и масса | Масса станка | kg | 3500 | 3500 | |
| Габариты станка | L*W*H(mm) | 2490×1800×1900 | 2490×1800×1900 |
