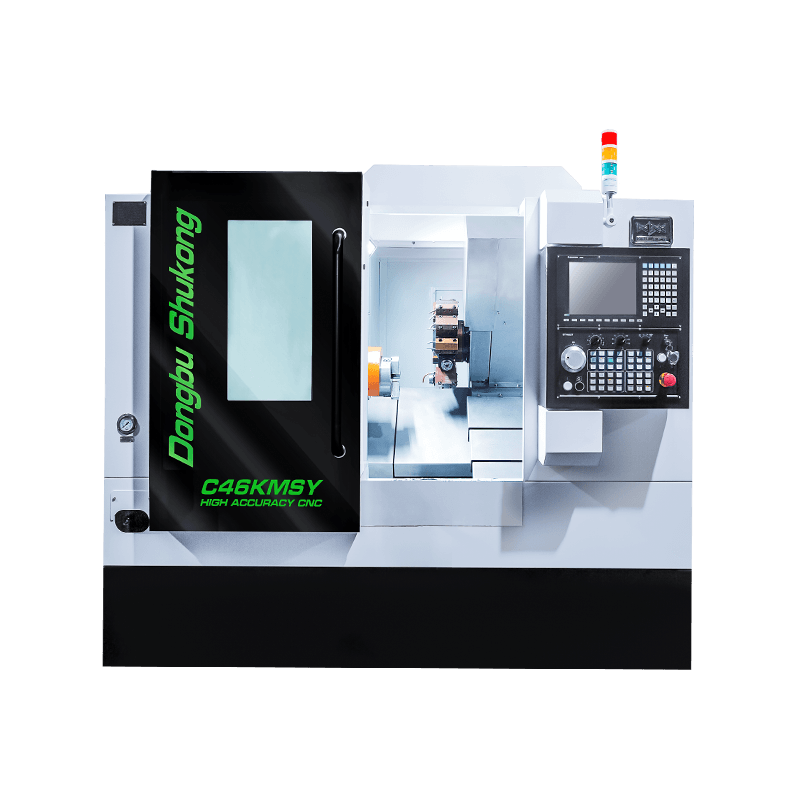

C46K MSY/C46K CNC Токарный станок с наклонной станиной и линейным расположением инструмента (Gang Tooling)
Серия C46K с наклонной станиной для прецизионного точения. Версия MSY — с осью Y и приводным инструментом.
Макс. диаметр обработки: 160mm
Макс. длина обработки: 180mm
Размер патрона: 6" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
C46K MSY/C46K CNC Токарный станок с наклонной станиной и линейным расположением инструмента (Gang Tooling) — Описание
Станина серии C46K изготовлена из высококачественного смоляного песка: высокая жёсткость, виброустойчивость, хорошее стружкоотведение. Подшипники шпиндельного узла — двухрядные цилиндрические роликовые и двухнаправленные упорные угловые контактные: высокая жёсткость.
Тепловая деформация шпинделя минимизирована конструктивными решениями. Серия C46K MSY оснащена осью Y и приводным инструментом для комплексной обработки за один установ.
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 828D Advanced | 1. Система ЧПУ SYNTEC 22TB |
| 2. A2-5(C46KMSY), A2-6(C46K) | 2. Система ЧПУ GSK 988TA Absolute |
| 3. Встроенный шпиндель | 3. Инструментальный измеритель Renishaw |

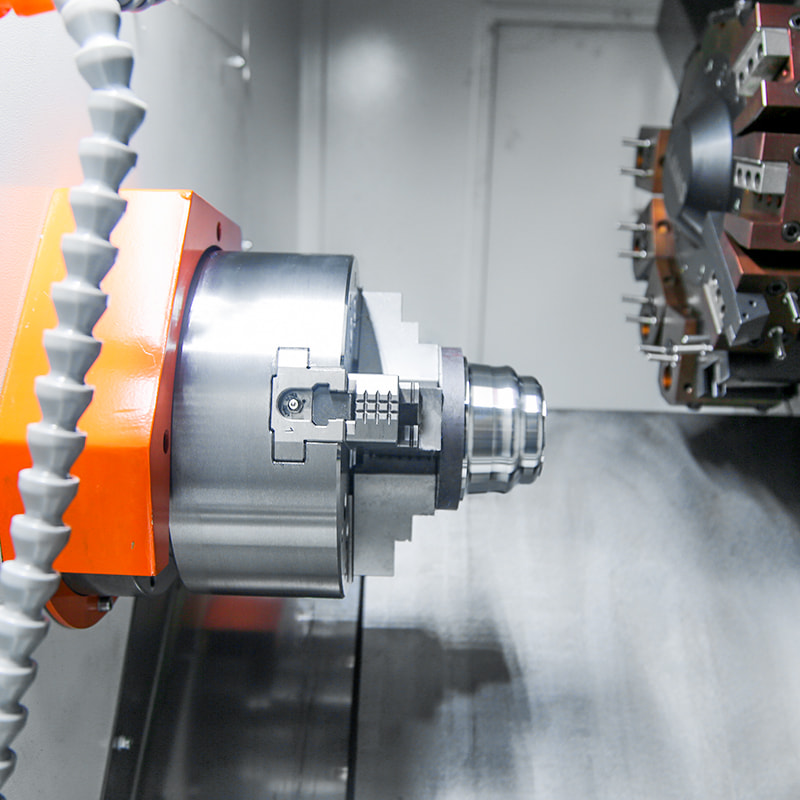

| 4. Гидравлический сквозной патрон 6" | 4. Автоматический подаватель прутка |

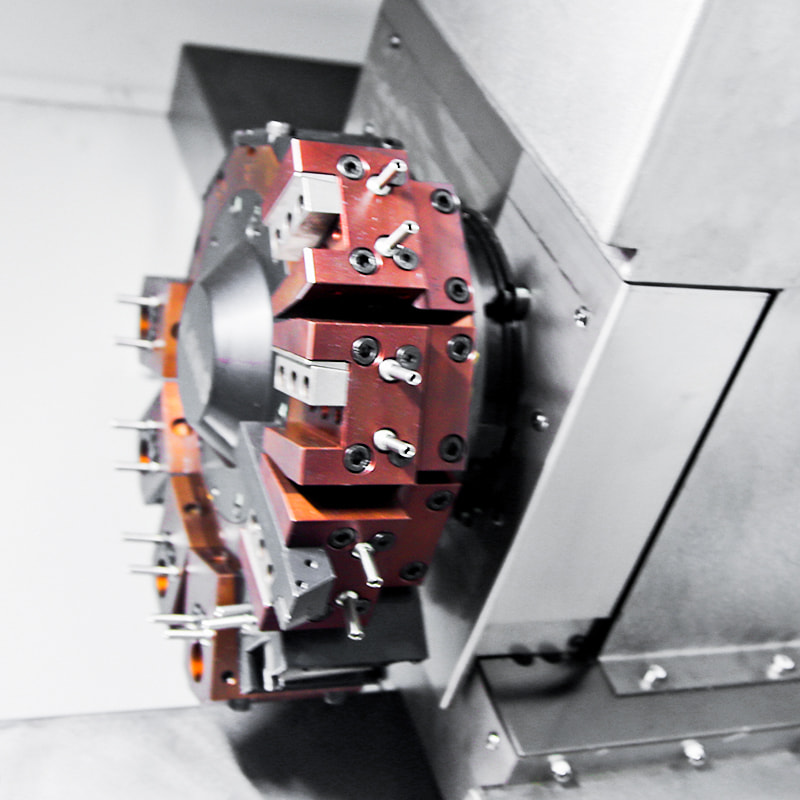

| 5. Подъёмная приводная головка 12 позиций с осью Y (BMT40) | 5. Маслоотделитель |
| 6. Без задней бабки | 6. Конвейер стружки |
| 7. Роликовые линейные направляющие | 7. Устройство планетарного фрезерования |
Slant Turn Machine C46K Series Specification
| Конфигурация | C46K MSY | C46K | ||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 460 | 400 |
| Макс. диаметр над суппортом | φ/mm | 140 | 140 | |
| Макс. длина обработки | mm | 180 | 380 | |
| Макс. диаметр обработки | φ/mm | 160 | 430 | |
| Макс. диаметр прутка | φ/mm | 45 | 50 | |
| Шпиндель | Тип фланца шпинделя | GB59001 | A2-5 | A2-6 |
| Конус шпинделя | φ/mm | 56 | 62 | |
| Диапазон оборотов шпинделя | r/min | 60-5000 | 50-3000 | |
| Привод шпинделя | Built-in Spindle | Servo | ||
| Номинальный момент шпинделя | N·m | 110 | 72 | |
| Мощность главного привода | kW | 12.3 | 5.5 | |
| Тип патрона | Hydraulic Through Chuck | Hydraulic Through Chuck | ||
| Размер патрона | inch | 6" | 8" | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 | 25 |
| Быстрое перемещение по оси Z | m/min | 25 | 25 | |
| Момент серводвигателя оси X | N·m | 7.5 | 7.5 | |
| Момент серводвигателя оси Z | N·m | 7.5 | 7.5 | |
| X-axis Travel | mm | 90 | 460 | |
| Z-axis Travel | mm | 180 | 400 | |
| Ход по оси Y | mm | ±40 | / | |
| Guideway Type | Roller Linear Guideway | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Y-Axis Lifted 12 Post Driven Tool Turret(BMT40) | Gang Type | |
| Размер линейного суппорта | mm | 250×730 | 250×730 | |
| Размер инструмента | 20×20/φ25 /ER20 | 20×20/φ25 | ||
| Задняя бабка | Тип задней бабки | No Tailstock | No Tailstock | |
| Электропитание | Номинальная мощность | KVA | 18.5 | 13 |
| Номинальный ток | A | 40 | 38 | |
| Габариты и масса | Масса станка | kg | 2490 | 2390 |
| Габариты станка | L*W*H(mm) | 2520×1780×2000 | 2520×1780×1820 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
