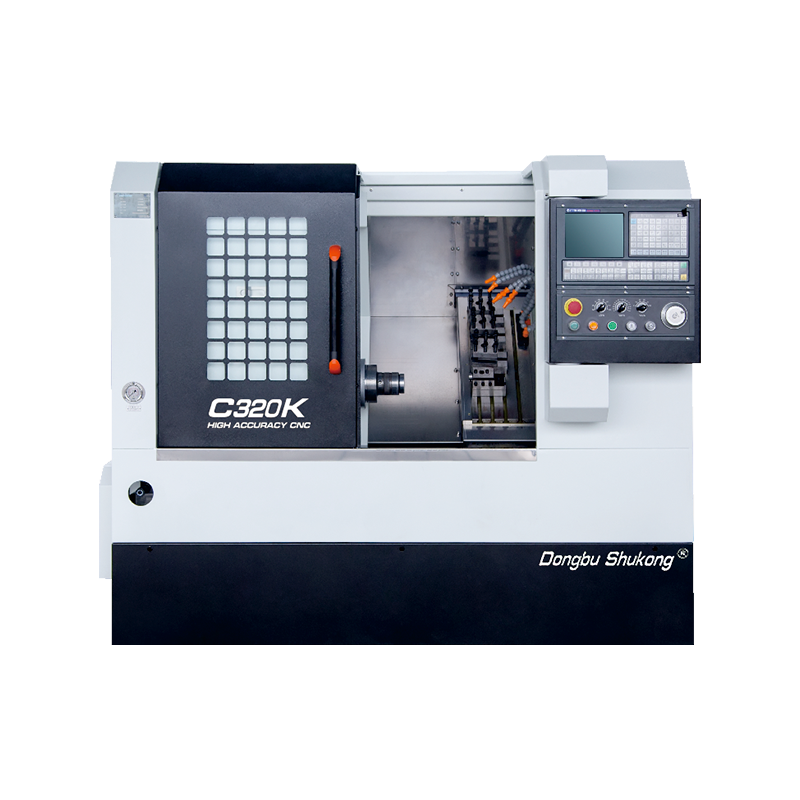

C320K CNC Токарный станок с наклонной станиной и линейным расположением инструмента (Gang Tooling)
Токарный станок с наклонной станиной для высокоточной серийной обработки. Самая быстрая смена инструмента в классе, надёжность и простота обслуживания.
Макс. диаметр обработки: 100mm
Макс. длина обработки: 220mm
Размер патрона: 6" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
C320K CNC Токарный станок с наклонной станиной и линейным расположением инструмента (Gang Tooling) — Описание
Станок отличается самой быстрой сменой инструмента в классе, высокой точностью и безотказной работой. По требованию заказчика устанавливается 12-позиционный или 8-позиционный инструментальный блок.
Наклонная станина 45° из высококачественного чугуна обеспечивает отличную жёсткость при резании. Роликовые линейные направляющие гарантируют точность позиционирования на протяжении всего срока службы.
Описание основных конструктивных особенностей станка
1 Станина
Станина выполнена в виде цельной конструкции из чугуна с круглой полостью и углом наклона 45°, что обеспечивает возможность тяжёлой обработки резанием. Станина отлита из высококачественного смоляного песка, что гарантирует отличную жёсткость, виброустойчивость и удобное удаление стружки.
2 Шпиндельная бабка

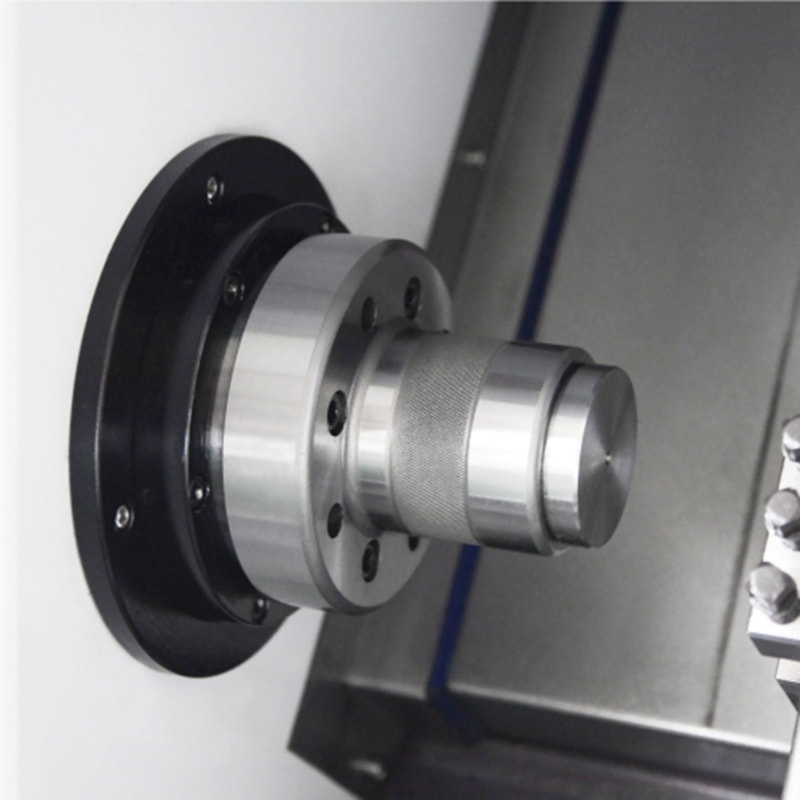

Подшипники шпиндельной бабки представляют собой комбинацию двухрядных цилиндрических роликовых подшипников и двунаправленных упорных радиально-упорных подшипников, обеспечивающих высокую жёсткость. Конструкция предусматривает меры по снижению тепловой деформации шпинделя, что обеспечивает относительную стабильность оси шпинделя в процессе длительной работы.
3 Система подачи
Серводвигатели осей X и Z соединены непосредственно с прецизионными шариковыми винтовыми парами через упругие муфты, обеспечивая высокую точность. Оба конца винтов зафиксированы, что повышает жёсткость опор, минимизирует деформацию винта при частом высокоскоростном позиционировании и тяжёлом резании. Подшипники используют прецизионные пары с угловым контактом 60° для ходовых винтов, обеспечивая высокую скорость и точность.
Основные компоненты станка
| Встроенный шпиндель (опция). Шпиндель приводится высокомоментным, высокоэффективным постоянным магнитным синхронным двигателем с прямым приводом. Высокая точность, высокая динамика, низкое тепловыделение. | |
| Ползун. Горизонтальный ползун длиной 730 мм позволяет устанавливать несколько рядов резцов типа «gang» — быстрая смена инструмента, несколько операций подряд без индексации. Точная подача без люфта. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-5 | 2. Система ЧПУ SYNTEC 22TB |
| 3. Серво-шпиндель | 3. Система ЧПУ GSK 988TA Absolute |
| 4. Гидравлический сквозной патрон 6" | 4. Встроенный шпиндель |
| 5. Линейный суппорт | 5. Инструментальный измеритель Renishaw |
| 6. Без задней бабки | 6. Автоматический подаватель прутка |
| 7. Роликовые линейные направляющие | 7. Маслоотделитель |
| 8. Конвейер стружки | |
| 9. Устройство планетарного фрезерования |
C320K Slant CNC Lathe Specification
| Конфигурация | C320K | ||
|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 320 |
| Макс. диаметр над суппортом | φ/mm | 140 | |
| Макс. длина обработки | mm | 220 | |
| Макс. диаметр обработки | φ/mm | 100 | |
| Макс. диаметр прутка | φ/mm | 40 | |
| Серво-шпиндель | Тип фланца шпинделя | GB59001 | A2-5 |
| Конус шпинделя | φ/mm | 52 | |
| Диапазон оборотов шпинделя | r/min | 50-3000 | |
| Привод шпинделя | Servo | ||
| Крутящий момент шпинделя | N·m | 84 | |
| Мощность главного привода | kW | 3.7 | |
| Тип патрона | Hydraulic Through Chuck | ||
| Размер патрона | inch | 6 | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 |
| Быстрое перемещение по оси Z | m/min | 25 | |
| Момент серводвигателя оси X | N·m | 6 | |
| Момент серводвигателя оси Z | N·m | 6 | |
| X-axis Travel | mm | 160 | |
| Z-axis Travel | mm | 330 | |
| Guideway Type | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Gang Type | |
| Размер резца/расточной оправки | mm | 20×20/φ25 | |
| Электропитание | Номинальная мощность | KVA | 12 |
| Номинальный ток | A | 26 | |
| Габариты и масса | Масса станка | kg | 2000 |
| Габариты станка | L*W*H(mm) | 1950×1520×1800 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
