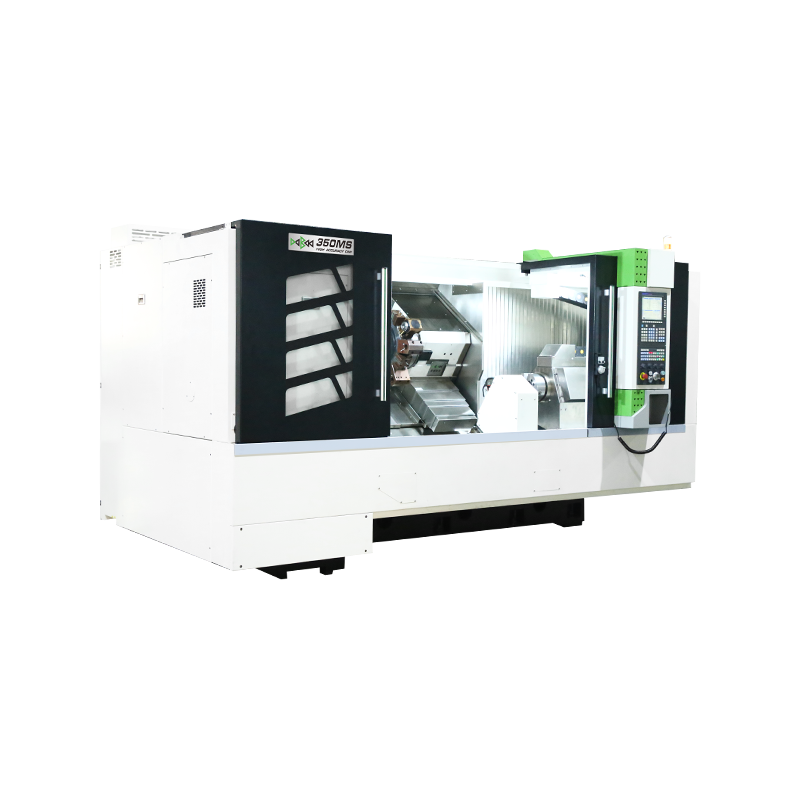

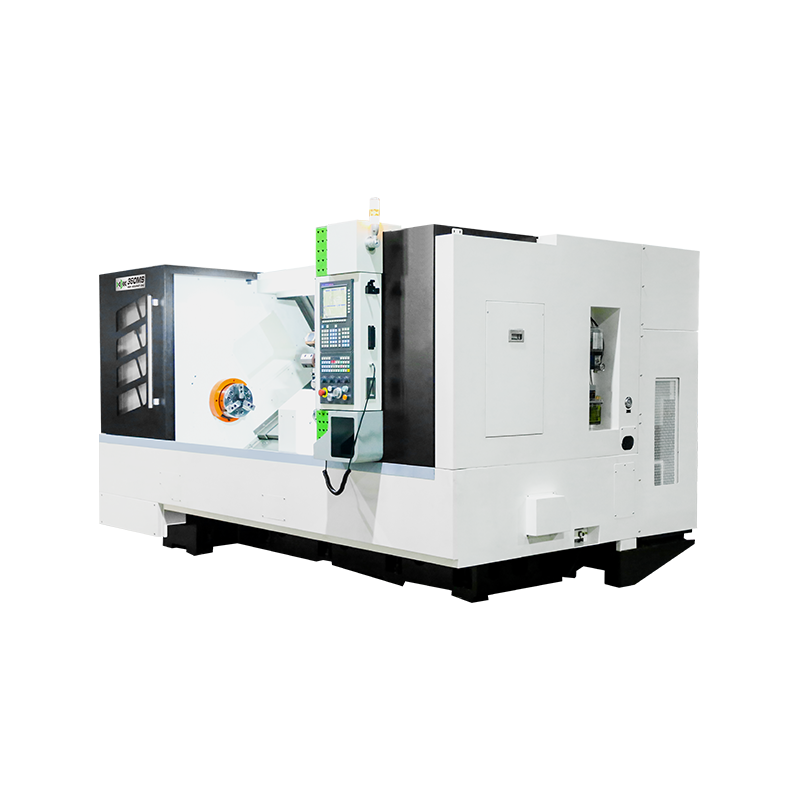

350M/350M-L/350MS CNC Токарно-фрезерный станок с наклонной станиной и контршпинделем для длинных валов
Серия 350M со ступенчатыми комбинированными направляющими 35° и высокомоментным электрошпинделем A2-8. Приводной инструмент BMT55 в стандарте.
Макс. диаметр обработки: 400mm
Макс. длина обработки: 1500mm
Размер патрона: 10" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
350M/350M-L/350MS CNC Токарно-фрезерный станок с наклонной станиной и контршпинделем для длинных валов — Описание
Серия 350M интегрирует ступенчатые направляющие 35° (высокие и низкие рельсы), высокомоментный электрошпиндель A2-8 и автоматический инструментальный блок на 12 позиций с приводным инструментом (BMT55).
Комбинированные направляющие 35° обеспечивают оптимальный баланс между жёсткостью при резании и точностью подачи. Серия доступна в удлинённом исполнении (350ML) и с контршпинделем (350MS).
Основные компоненты станка
| Встроенный шпиндель. Шпиндель приводится высокомоментным, высокоэффективным постоянным магнитным синхронным двигателем с прямым приводом. Высокая точность, высокая динамика, низкое тепловыделение. | |
| Контршпиндель. Позволяет обрабатывать деталь с двух сторон за один установ без переустановки. Значительно повышает производительность, исключает погрешности от переустановки. | |
| Встроенная приводная инструментальная головка. Высокая точность позиционирования, компактная конструкция, высокая жёсткость. Встроенный шпиндель приводного инструмента с прямым соединением с двигателем обеспечивает высокую скорость фрезерования и сверления. Возможна полная токарно-фрезерная обработка за один установ. | |
| Серво-задняя бабка. Серводвигатель обеспечивает быстрый отклик на управляющий сигнал — точное регулирование положения и усилия зажима. Давление зажима программируется в зависимости от требований к детали. | |
| Встроенная серво-головка. Каретка и головка выполнены в едином корпусе и напрямую соединены с линейной направляющей — высокая жёсткость, минимальное время смены инструмента, высокая точность позиционирования. | |
| Программируемый люнет. Интерполяция люнета осуществляется компактным независимым винтовым приводом. Быстрое и точное следование за профилем детали без дополнительных расчётов. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 828D Basic | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-8 | 2. Система ЧПУ GSK 988TA Absolute |
| 3. Гидравлический сквозной патрон 10" | 3. Инструментальный измеритель Renishaw |
| 4. Гидравлический серво-революьвер 12 позиций | 4. Автоматический подаватель прутка |
| 5. Серво-программируемая задняя бабка | 5. Маслоотделитель |
| 6. Гидравлический люнет | 6. Конвейер стружки |
| 7. Роликовые линейные направляющие | 7. Приводная головка 12 позиций (BMT65) |
350M Slant Lathe Specification
| Конфигурация | 350M | |||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 720 | |
| Макс. диаметр над суппортом | φ/mm | 400 | ||
| Макс. длина обработки | mm | 1650(If with hydraulic steady,1500mm | ||
| Макс. диаметр прутка | φ/mm | 74 | ||
| Макс. диаметр обработки | φ/mm | 400 | ||
| Встроенный шпиндель | Spindle Head Type | GB59001 | A2-8 | |
| Конус шпинделя | φ/mm | 86 | ||
| Диапазон оборотов шпинделя | rpm | 30-3000 | ||
| Привод шпинделя | Built-in Spindle | |||
| Крутящий момент шпинделя | N·m | Rated 220 | ||
| Мощность шпинделя | kW | 26.5 | ||
| Тип патрона | Hydraulic Through Chuck | |||
| Размер патрона | inch | 10" | ||
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 20 | |
| Быстрое перемещение по оси Z | m/min | 15 | ||
| Быстрое перемещение по оси Z1 | m/min | 15 | ||
| Момент серводвигателя оси X | N·m | 18 | ||
| Момент серводвигателя оси Z | N·m | 22 | ||
| X-axis Travel | mm | 380 | ||
| Z-axis Travel | mm | 1650 | ||
| Ход по оси Z1 | mm | 1600 | ||
| Guideway Type | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 12 Tool Post Turret | ||
| Размер инструмента | mm | 25×25/φ40 | ||
| Момент серводвигателя головки | N·m | 9.5 | ||
| Задняя бабка | Тип задней бабки | Servo Programmable | ||
| Конус пиноли задней бабки | MT5 | |||
| Ход задней бабки | mm | 1600 | ||
| Электропитание | Номинальная мощность | KVA | 48 | |
| Номинальный ток | A | 100 | ||
| Габариты и масса | Масса станка | kg | 8600 | |
| Габариты станка | L*W*H(mm) | 4000×2100×2300 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
350MS CNC Slant Lathe Specification
| Конфигурация | 350MS | 350MS With Sub-Spindle | |||
|---|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 720 | 720 | |
| Макс. диаметр над суппортом | φ/mm | 400 | 400 | ||
| Макс. длина обработки | mm | 1540 (If with hydraulic steady,1390mm) | 1540 | ||
| Макс. диаметр обработки | φ/mm | 400 | 400 | ||
| Макс. диаметр прутка | φ/mm | 74 | 74 | ||
| Встроенный шпиндель | Spindle Head Type | GB59001 | A2-8 | A2-8,with Sub-Spindle A2-6 | |
| Конус шпинделя | φ/mm | 86 | 86, with Sub-Spindle 62 | ||
| Диапазон оборотов шпинделя | rpm | 30-3000 | 50-3000, with Sub-Spindle 50-4000 | ||
| Привод шпинделя | Built-in Spindle | Built-in Spindle | |||
| Крутящий момент шпинделя | N·m | Rated 220 | Rated 220, Max 606 with Sub-Spindle Rated 105, Max 183 | ||
| Мощность шпинделя | kW | 26.5 | 26.5, with Sub-Spindle 22 | ||
| Тип патрона | Hydraulic Through Chuck | HydraulicThrough Chuck | |||
| Размер патрона | inch | 10" | 10", with Sub-Spindle Chuck 8" | ||
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 18 | 20 | |
| Быстрое перемещение по оси Z | m/min | 22 | 15 | ||
| Быстрое перемещение по оси Z1 | m/min | 15 | 15 | ||
| Момент серводвигателя оси X | N·m | 18 | 18 | ||
| Момент серводвигателя оси Z | N·m | 22 | 22 | ||
| Момент серводвигателя оси Z1 | N·m | 15 | |||
| X-axis Travel | mm | 320 | 320 | ||
| Z-axis Travel | mm | 1540 | 1540 | ||
| Ход по оси Z1 | mm | 1680 | |||
| Ход контршпинделя | mm | 1500 | |||
| Guideway Type | Roller Linear Guideway | ||||
| Инструментальная головка | Тип инструментальной головки | 12 Post Driven Tool Turret(BMT65) | |||
| Размер инструмента | mm | 25×25/φ32/ER40 | |||
| Момент серводвигателя головки | N·m | 9.5 | 9.5 | ||
| Момент серводвигателя приводного инструмента | N·m | 16.7 | 16.7 | ||
| Задняя бабка | Тип задней бабки | Servo Programmable | |||
| Конус пиноли задней бабки | MT5 | —— | |||
| Ход задней бабки | mm | 1600 | —— | ||
| Электропитание | Номинальная мощность | KVA | 48 | ||
| Номинальный ток | A | 100 | |||
| Габариты и масса | Масса станка | kg | 8620 | 8720 | |
| Габариты станка | L*W*H(mm) | 4000×2100×2300 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
350MS-L Slant Lathe Machine Specification
| Конфигурация | 350M-L | 350MS-L | |||
|---|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 720 | 720 | |
| Макс. диаметр над суппортом | φ/mm | 400 | 400 | ||
| Макс. длина обработки | mm | 2000 | 1890 | ||
| Макс. диаметр обработки | φ/mm | 400 | 400 | ||
| Макс. диаметр прутка | φ/mm | 100 | 100 | ||
| Встроенный шпиндель | Spindle Head Type | GB59001 | A2-11 | A2-11 | |
| Конус шпинделя | φ/mm | 131 | 131 | ||
| Диапазон оборотов шпинделя | rpm | 30-2000 | 30-2000 | ||
| Привод шпинделя | Built-in Spindle | Built-in Spindle | |||
| Крутящий момент шпинделя | N·m | Rated 320 | Rated 320 | ||
| Мощность шпинделя | kW | 36.9 | 36.9 | ||
| Тип патрона | Hydraulic Through Chuck | Hydraulic Through Chuck | |||
| Размер патрона | inch | 15" | 15" | ||
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 20 | 20 | |
| Быстрое перемещение по оси Z | m/min | 15 | 15 | ||
| Быстрое перемещение по оси Z1 | m/min | 15 | 15 | ||
| Момент серводвигателя оси X | N·m | 18 | 18 | ||
| Момент серводвигателя оси Z | N·m | 22 | 22 | ||
| X-axis Travel | mm | 380 | 380 | ||
| Z-axis Travel | mm | 2000 | 1890 | ||
| Ход по оси Z1 | mm | 2030 | 2030 | ||
| Guideway Type | Roller Linear Guideway | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 12 Tool Post Turret | 12 Post Driven Tool Turret(BMT65) | ||
| Размер инструмента | mm | 25×25/φ40 | 25×25/φ32/ER40 | ||
| Момент серводвигателя головки | N·m | 9.5 | 9.5 | ||
| Момент серводвигателя приводного инструмента | N·m | 16.7 | |||
| Задняя бабка | Тип задней бабки | Servo Programmable | Servo Programmable | ||
| Конус пиноли задней бабки | MT5 | MT5 | |||
| Ход задней бабки | mm | 2030 | 2030 | ||
| Электропитание | Номинальная мощность | KVA | 48 | 48 | |
| Номинальный ток | A | 100 | 100 | ||
| Габариты и масса | Масса станка | kg | 9200 | 9220 | |
| Габариты станка | L*W*H(mm) | 5200×2100×2300 | 5200×2100×2300 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
