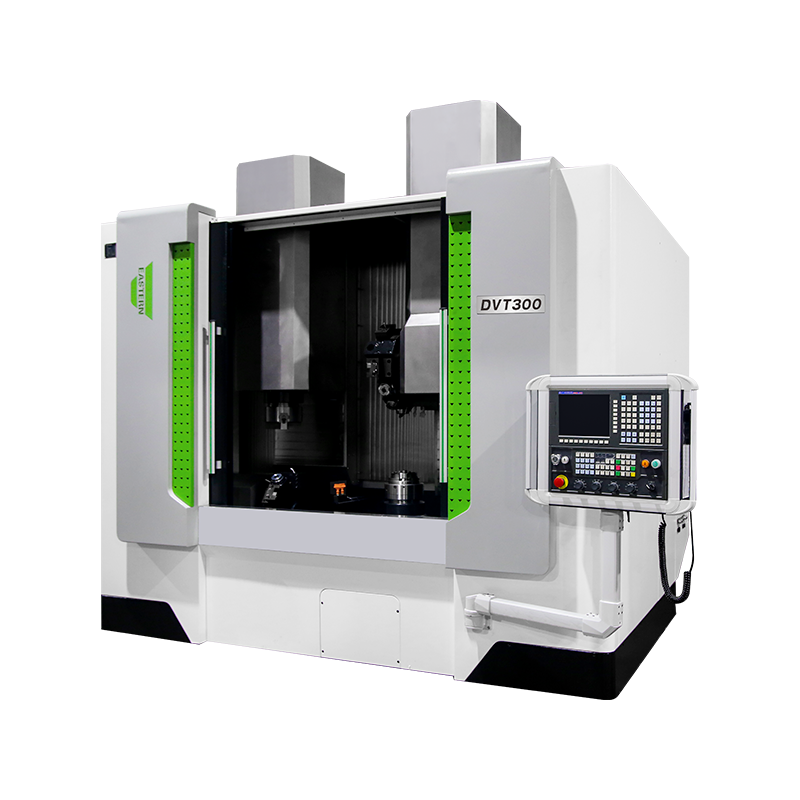

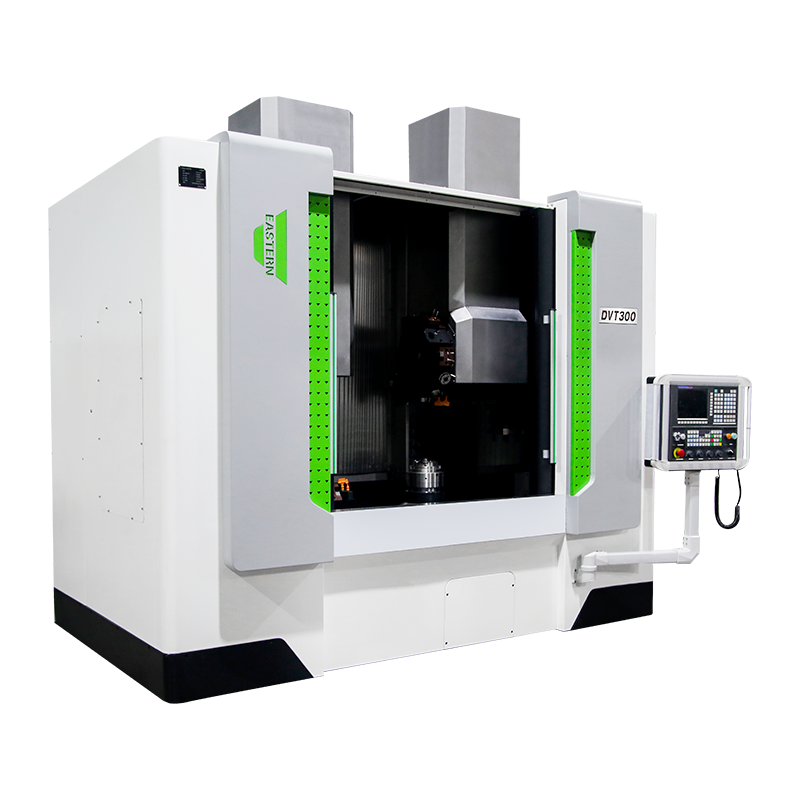

DVT300 CNC Вертикальный токарный станок с двумя шпинделями и двумя суппортами
Вертикальный токарный станок DVT300 с прямым и перевёрнутым шпинделем. Автоматическая передача заготовки для серийного производства.
Макс. диаметр обработки: 300mm
Размер патрона: 8" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
DVT300 CNC Вертикальный токарный станок с двумя шпинделями и двумя суппортами — Описание
Шпиндель прямого и перевёрнутого исполнения DVT300 позволяет одному шпинделю заменить функции двух. Станок предназначен для автоматизированной обработки деталей с автоматической передачей заготовки без участия оператора.
Идеален для высокопроизводительного серийного производства деталей типа дисков, колец и фланцев.
Основные компоненты станка
| Станина. 1. Высокая виброустойчивость — литой чугун с инокуляцией. 2. Широкие каналы отвода стружки с большим углом раскрытия — эффективный отвод тепла резания. 3. Жёсткая конструкция и долговременная точность благодаря анализу методом конечных элементов (МКЭ) и оптимальному расположению рёбер. | |
| Азотная система балансировки. 1. Высокое давление азота в аккумуляторе балансирует вес салазок — высокоскоростная и высокоточная обработка, снижение нагрузки на серводвигатель, долговременное сохранение точности. 2. Система не требует источника питания — энергоэффективна и экологична. | |
| Встроенный шпиндель. 1. Одновременно отвечает требованиям высокой жёсткости, скорости и точности. 2. Зазор от тела станины 0,02 мм при большой площади контакта — высокая жёсткость и виброустойчивость. 3. Надёжное уплотнение от посторонних частиц — стабильная работа в тяжёлых условиях. Скорость шпинделя: 3000 об/мин. Мощность: 11 кВт. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 828D Basic | 1. Система ЧПУ GSK 988TA Absolute |
| 2. A2-8 | 2. Гидравлический серво-революьвер 12 позиций |
| 3. Серво-шпиндель | 3. Маслоотделитель |
| 4. Гидравлический глухой патрон 8" | 4. Конвейер стружки |
| 5. Приводная головка 12 позиций (BMT65) | |
| 6. Без задней бабки | |
| 7. Роликовые линейные направляющие |
DVT300 CNC Vertical Lathe Machine Specification
| Конфигурация | DVT300 | |||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 450 | |
| Макс. высота обработки | mm | 400 | ||
| Макс. диаметр обработки | φ/mm | 300 | ||
| Серво-шпиндель | Тип шпинделя | GB59001 | A2-6 | |
| Диапазон оборотов шпинделя | r/min | 50-4000 | ||
| Привод шпинделя | Servo | |||
| Мощность главного привода | kW | 17 | ||
| Тип патрона | Hydraulic None Through Chuck | |||
| Размер патрона | inch | 8" | ||
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 | |
| Быстрое перемещение по оси Z | m/min | 25 | ||
| Момент серводвигателя оси X | N·m | 15 | ||
| Момент серводвигателя оси Z | N·m | 10 | ||
| Ход по оси X1 | mm | 1200 | ||
| Ход по оси X2 | mm | 750 | ||
| Ход по осям Z1/Z2 | mm | 450/450 | ||
| Guideway Type | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | 12 Post Driven Tool Turret(BMT65) | ||
| Размер резца/расточной оправки | mm | 25×25/φ40/ER32 | ||
| Электропитание | Номинальная мощность | KVA | 36 | |
| Номинальный ток | A | 73 | ||
| Габариты и масса | Масса станка | kg | 10000 | |
| Габариты станка | L×W×H(mm) | 2900×2500×2600 | ||
| Опционально | Turret Type | Hydraulic Servo 12 Tool Post Turret | ||
| Размер резца/расточной оправки | mm | 25×25/φ40 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
