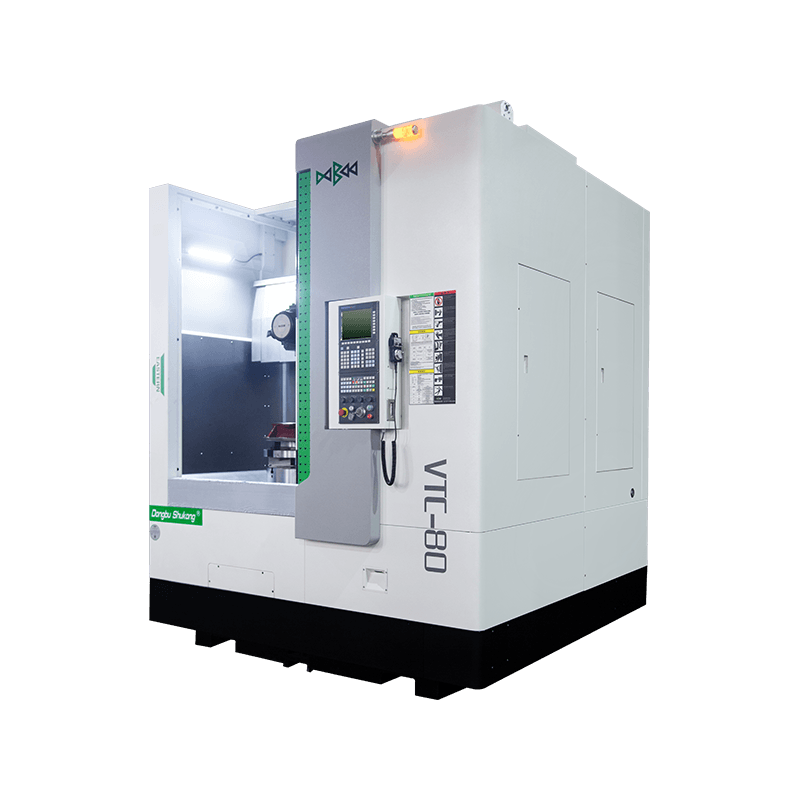

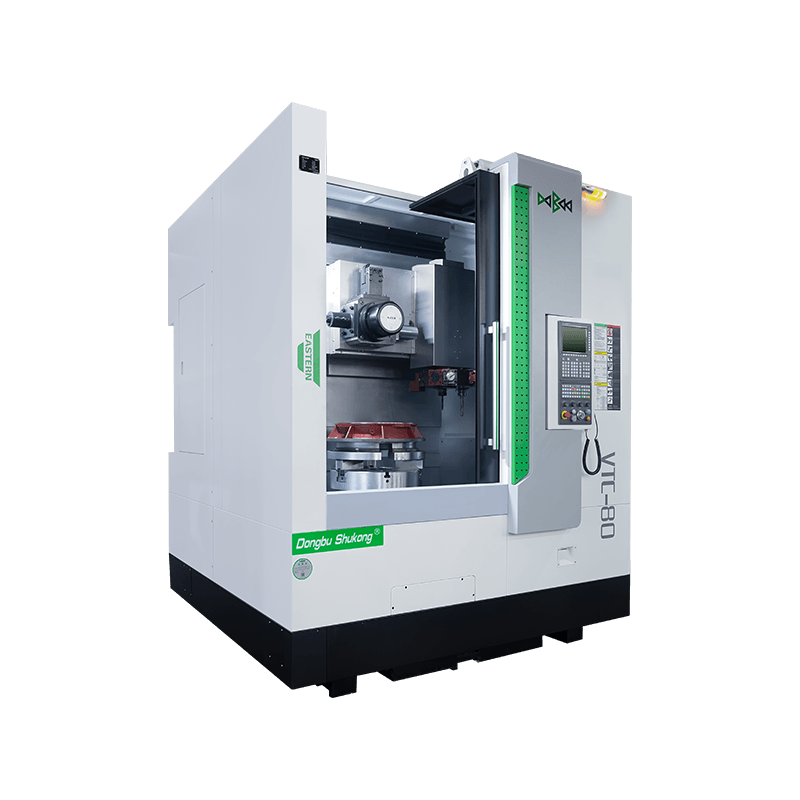

VTC80 CNC Вертикальный токарный станок
Вертикальный токарный станок VTC80 для обработки крупногабаритных деталей диаметром до 800 мм. Высокая мощность шпинделя.
Макс. диаметр обработки: 800mm
Размер патрона: 21" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
VTC80 CNC Вертикальный токарный станок — Описание
VTC80 разработан на основе передовых отечественных и мировых технологий. Вертикальная компоновка идеальна для обработки тяжёлых дисковых, фланцевых и кольцевых деталей.
Высокоригидный стол и шпиндельная группа обеспечивают стабильность при высоких нагрузках. Направляющие с объёмной закалкой гарантируют долговечность и точность обработки.
Основные компоненты станка
| Станина. 1. Высокая виброустойчивость — литой чугун с инокуляцией. 2. Широкие каналы отвода стружки с большим углом раскрытия — эффективный отвод тепла резания. 3. Жёсткая конструкция и долговременная точность благодаря анализу методом конечных элементов (МКЭ) и оптимальному расположению рёбер. | |
| Азотная система балансировки. 1. Высокое давление азота в аккумуляторе балансирует вес салазок — высокоскоростная и высокоточная обработка, снижение нагрузки на серводвигатель, долговременное сохранение точности. 2. Система не требует источника питания — энергоэффективна и экологична. | |
| Встроенный шпиндель. 1. Одновременно отвечает требованиям высокой жёсткости, скорости и точности. 2. Зазор от тела станины 0,02 мм при большой площади контакта — высокая жёсткость и виброустойчивость. 3. Надёжное уплотнение от посторонних частиц — стабильная работа в тяжёлых условиях. Скорость шпинделя: 2000 об/мин. Мощность: 22 кВт. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 828D Basic | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-15 | 2. Система ЧПУ GSK 988TA Absolute |
| 3. Серво-шпиндель | 3. Приводная головка 12 позиций (BMT65) |
| 4. Гидравлический глухой патрон 21" | 4. Гидравлический серво-революьвер 8/12 позиций |
| 5. Вертикальная головка 5 позиций | 5. Маслоотделитель |
| 6. Без задней бабки | 6. Конвейер стружки |
| 7. Роликовые линейные направляющие |
VTC80 Vertical Lathe Machine Specification (Standard/Optional)
| Конфигурация | VTC80(Standard) | |||
|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 900 | |
| Макс. высота обработки | mm | 650 | ||
| Макс. диаметр обработки | φ/mm | 800 | ||
| Серво-шпиндель | Spindle Type | GB59001 | A2-15 | |
| Диапазон оборотов шпинделя | r/min | 50-1200 | ||
| Привод шпинделя | Servo | |||
| Крутящий момент шпинделя | N·m | 800 | ||
| Мощность главного привода | kW | 22 | ||
| Тип патрона | Hydraulic None Through Chuck | |||
| Размер патрона | inch | 21" | ||
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 | |
| Быстрое перемещение по оси Z | m/min | 25 | ||
| Момент серводвигателя оси X | N·m | 18 | ||
| Момент серводвигателя оси Z | N·m | 22 | ||
| X-axis Travel | mm | 445 | ||
| Z-axis Travel | mm | 650 | ||
| Guideway Type | Roller Linear Guideway | |||
| Инструментальная головка | Тип инструментальной головки | Vertical 5 Tool Post Turret | ||
| Размер резца | mm | 32×32 | ||
| Размер расточной оправки | φ/mm | 50 | ||
| Электропитание | Номинальная мощность | KVA | 36 | |
| Номинальный ток | A | 73 | ||
| Габариты и масса | Масса станка | kg | 9400 | |
| Габариты станка | L×W×H(mm) | 1900×2200×3100 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
