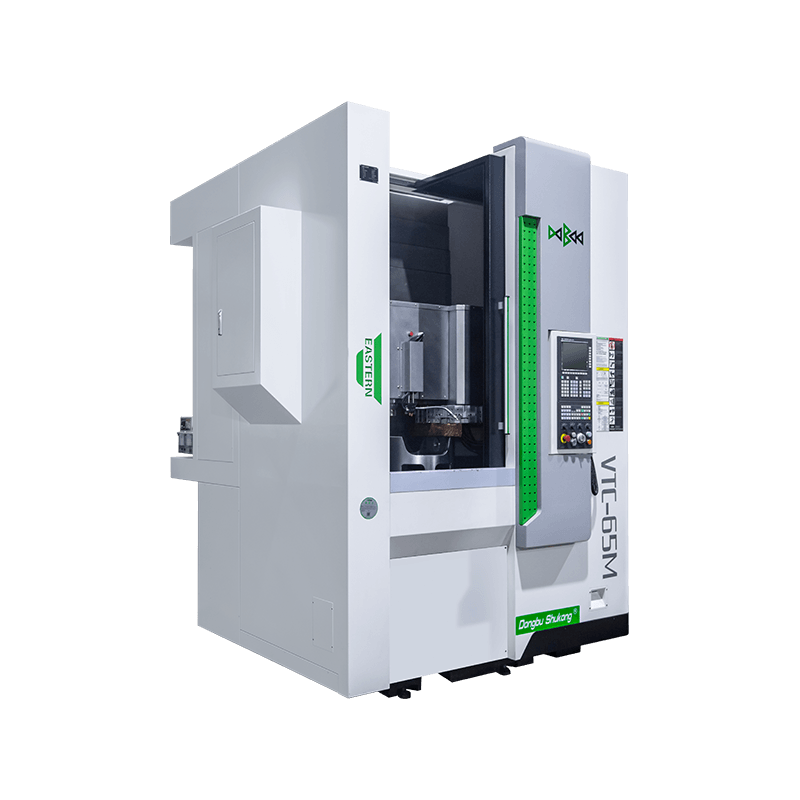

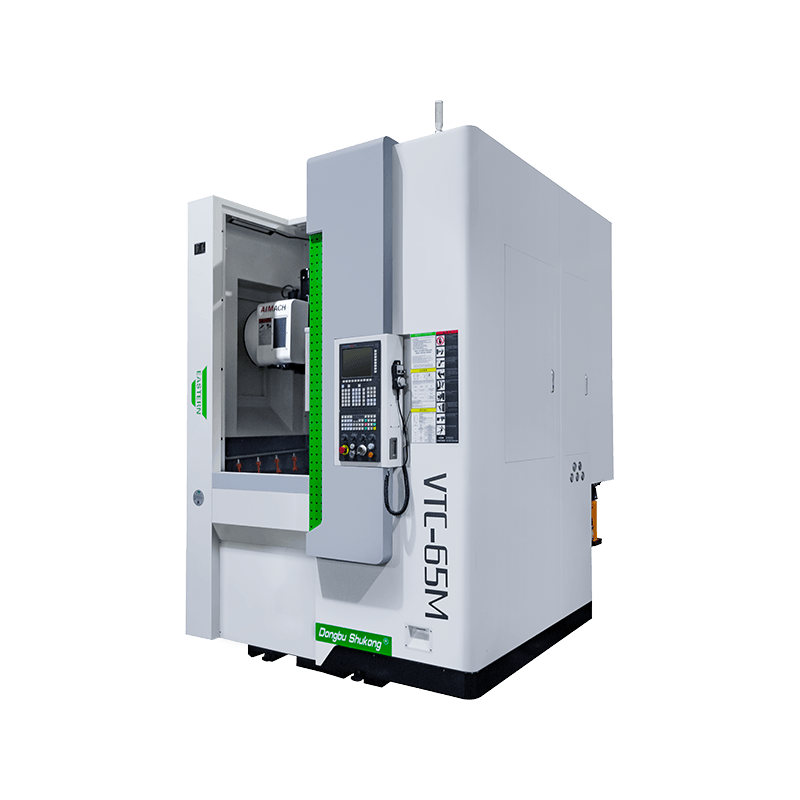

VTC65M CNC Вертикальный обрабатывающий центр с магазином инструмента
Вертикальный обрабатывающий центр VTC65M с приводным инструментом и опцией оси C. Комплексная токарно-фрезерная обработка.
Макс. диаметр обработки: 650mm
Размер патрона: 15" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
VTC65M CNC Вертикальный обрабатывающий центр с магазином инструмента — Описание
1. Корпус и колонны из высокопрочного чугуна оптимизированы методом конечных элементов — максимальная жёсткость.
2. Стол с высококачественными подшипниками обеспечивает высокий крутящий момент и точность.
3. Комбинированные коробчатые и линейные направляющие — жёсткость при резании и точность позиционирования.
4. Версия с осью C и приводным инструментом для комплексной токарно-фрезерной обработки за один установ.
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 828D Basic | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-11 | 2. Система ЧПУ GSK 988TA Absolute |
| 3. Серво-шпиндель | 3. Приводная головка 12 позиций (BMT65) |
| 4. Гидравлический глухой патрон 15" | 4. Гидравлический серво-революьвер 8/12 позиций |
| 5. Гидравлический серво-революьвер 12 позиций | 5. Маслоотделитель |
| 6. Без задней бабки | 6. Конвейер стружки |
| 7. Роликовые линейные направляющие |
Vertical Turning Machine VTC65M Specification
| Конфигурация | VTC65M | ||
|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 720 |
| Макс. высота обработки | mm | 650 | |
| Макс. диаметр обработки | φ/mm | 650 | |
| Серво-шпиндель | Тип шпинделя | GB59001 | A2-11 |
| Диапазон оборотов шпинделя | r/min | 50-1800 | |
| Привод шпинделя | Servo Spindle with an Extra BT40 Spindle | ||
| Крутящий момент шпинделя | N·m | 800 | |
| Мощность главного привода | kW | 18.5 | |
| Мощность при сверлении/фрезеровании | kW | 20 | |
| Размер патрона | r/min | 6045 | |
| Drilling&Milling Max.Spindle Speed | r/min | 10000 | |
| Тип/размер патрона | Hydraulic None Through Chuck15 inch | ||
| Тип делительного патрона | mm | 500 | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 |
| Быстрое перемещение по оси Z | m/min | 25 | |
| Момент серводвигателя оси X | N·m | 18 | |
| Момент серводвигателя оси Z | N·m | 22 | |
| X-axis Travel | mm | 450 | |
| Z-axis Travel | mm | 700 | |
| Guideway Type | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 12 Tool Post Turret | |
| Размер резца | mm | 32×32 | |
| Размер расточной оправки | φ/mm | 50 | |
| Тип инструментального магазина | BT40 Boring Holder,16 Tool Post Disc Magazine | ||
| Электропитание | Номинальная мощность | KVA | 30 |
| Номинальный ток | A | 65 | |
| Габариты и масса | Масса станка | kg | 8500 |
| Габариты станка | L×W×H(mm) | 1800×2000×3100 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
