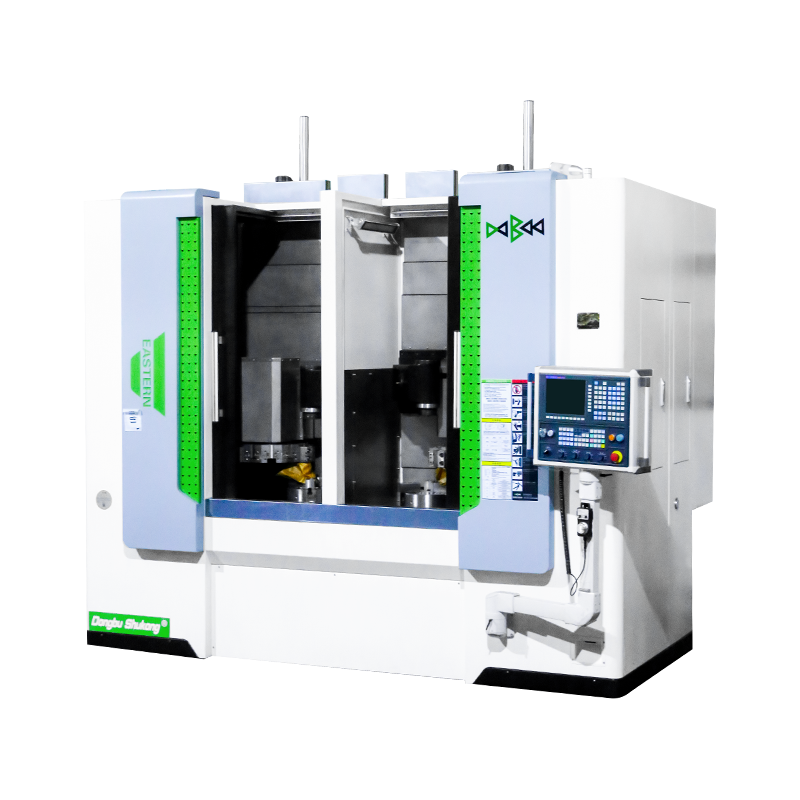

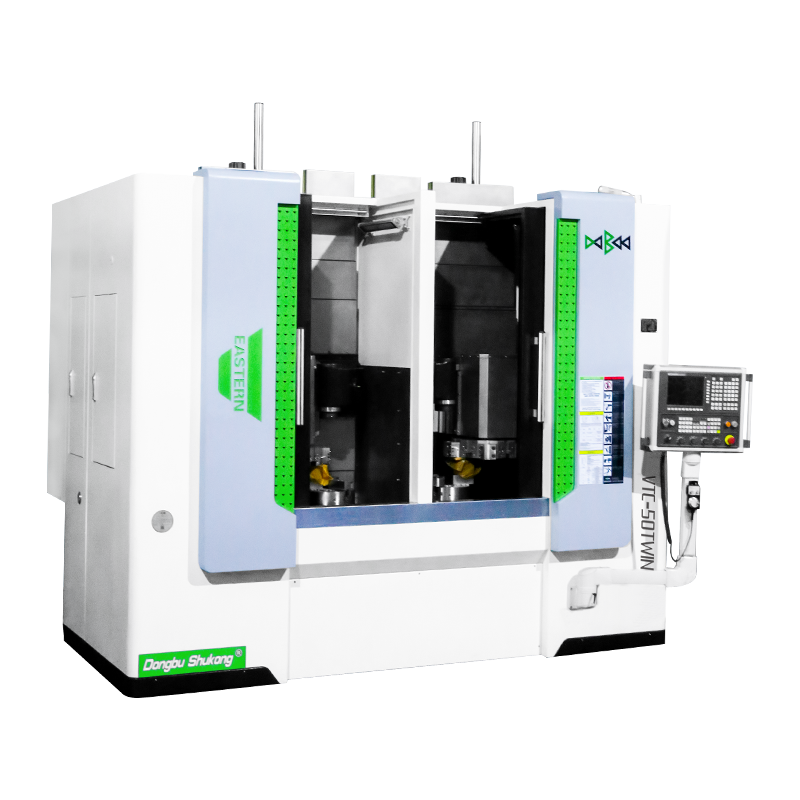

VTC50 CNC Высокоскоростной вертикальный токарный станок
Вертикальный токарный станок VTC50 с ЧПУ для обработки деталей средних размеров. Усиленные цилиндрические роликовые направляющие.
Макс. диаметр обработки: 500mm
Размер патрона: 12" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
VTC50 CNC Высокоскоростной вертикальный токарный станок — Описание
Станок оснащён удлинёнными цилиндрическими роликовыми направляющими с высокой несущей способностью при резании. Стол с высокоточным червячным редуктором обеспечивает стабильное вращение при тяжёлой нагрузке.
Вертикальная компоновка идеальна для обработки тяжёлых дисковых, фланцевых и кольцевых деталей. Высокоригидный шпиндель позволяет выполнять токарные, сверлильные и фрезерные операции.
Основные компоненты станка
| Станина. 1. Высокая виброустойчивость — литой чугун с инокуляцией. 2. Широкие каналы отвода стружки с большим углом раскрытия — эффективный отвод тепла резания. 3. Жёсткая конструкция и долговременная точность благодаря анализу методом конечных элементов (МКЭ) и оптимальному расположению рёбер. | |
| Азотная система балансировки. 1. Высокое давление азота в аккумуляторе балансирует вес салазок — высокоскоростная и высокоточная обработка, снижение нагрузки на серводвигатель, долговременное сохранение точности. 2. Система не требует источника питания — энергоэффективна и экологична. | |
| Встроенный шпиндель. 1. Одновременно отвечает требованиям высокой жёсткости, скорости и точности. 2. Зазор от тела станины 0,02 мм при большой площади контакта — высокая жёсткость и виброустойчивость. 3. Надёжное уплотнение от посторонних частиц — стабильная работа в тяжёлых условиях. Скорость шпинделя: 3000 об/мин. Мощность: 15 кВт. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-8 | 2. Система ЧПУ GSK 988TA Absolute |
| 3. Серво-шпиндель | 3. Приводная головка 12 позиций |
| 4. Гидравлический глухой патрон 12" | 4. Маслоотделитель |
| 5. Гидравлический серво-революьвер 12 позиций | 5. Конвейер стружки |
| 6. Без задней бабки | |
| 7. Роликовые линейные направляющие |
VTC50 Vertical Turret Lathe Machine Specification
| Конфигурация | VTC50 | ||
|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 550 |
| Макс. высота обработки | mm | 390 | |
| Макс. диаметр обработки | φ/mm | 500 | |
| Серво-шпиндель | Тип шпинделя | GB59001 | A2-8 |
| Диапазон оборотов шпинделя | r/min | 50-3000 | |
| Привод шпинделя | Servo | ||
| Крутящий момент шпинделя | N·m | 300 | |
| Мощность главного привода | kW | 15 | |
| Тип патрона | Hydraulic None Through Chuck | ||
| Размер патрона | inch | 12" | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 25 |
| Быстрое перемещение по оси Z | m/min | 25 | |
| Момент серводвигателя оси X | N·m | 10 | |
| Момент серводвигателя оси Z | N·m | 15 | |
| X-axis Travel | mm | 255 | |
| Z-axis Travel | mm | 390 | |
| Guideway Type | Roller Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Hydraulic Servo 12 Tool Post Turret | |
| Размер резца/расточной оправки | mm | 25×25/φ40 | |
| Электропитание | Номинальная мощность | KVA | 25 |
| Номинальный ток | A | 52 | |
| Габариты и масса | Масса станка | kg | 5050 |
| Габариты станка | L×W×H(mm) | 1600×1950×2450 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
