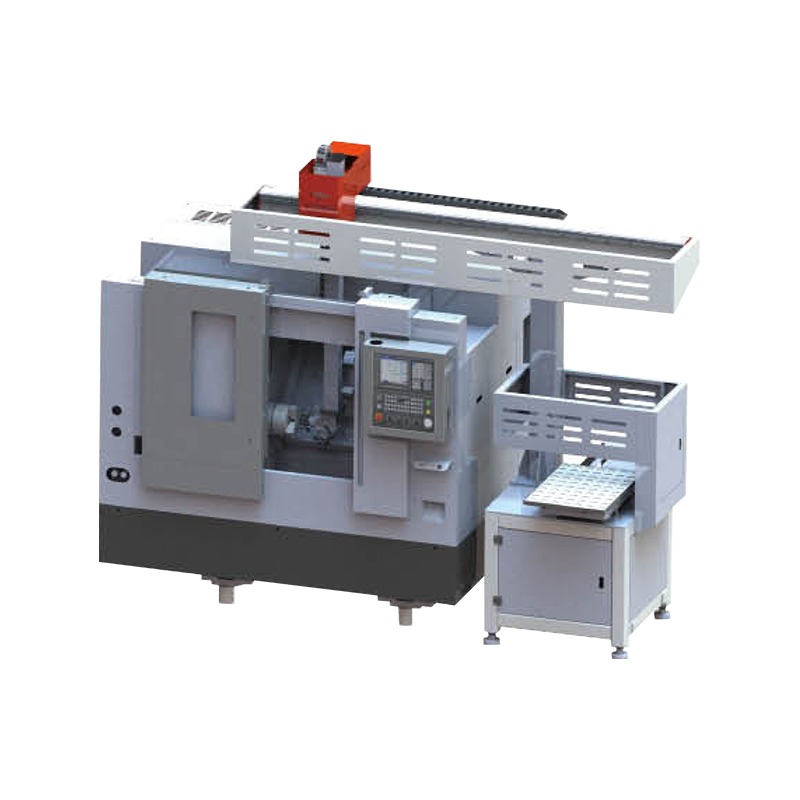

80140 CNC Автоматическая производственная линия лёгкой серии L
Лёгкая автоматическая производственная линия серии L. Компактное решение для серийного производства.
Ход портала по оси X: 2100mm
Ход по оси Z (вертикальный): 1100mm
Время загрузки/выгрузки: 8-10s
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
80140 CNC Автоматическая производственная линия лёгкой серии L — Описание
Автоматическая производственная линия серии L типоразмера 80×140 мм — компактное и эффективное решение для серийной обработки деталей. Высокая скорость цикла и надёжность портальной системы загрузки.
List of lightweight L-series manipulator configurations
| Конфигурация | 80140 Light L | |||
|---|---|---|---|---|
| Functional component modules | X-axis (beam) truss stroke: 2100mm | 80X140 linear module | ||
| Z-axis (vertical beam) truss stroke: 1100mm | 40X80 linear module | |||
| X-axis (beam) movement speed: 0-120m/min Z-axis (vertical beam) movement speed: 0-120m/min | The range of the manipulator's moving speed | |||
| X-axis (beam) / Z-axis (vertical beam) mobile servo motor drive | Xinjie/Delta (bus absolute) | |||
| Rack/Pinion (3 years warranty) | High-precision helical rack | |||
| Truss linear slides | Taiwan/Shangyin/AirTAC | |||
| One-piece cylinder jaw parts (light series) | Taiwan/AirTAC Japan/SMC | |||
| Manipulator reducer | Ningbo/CUHK | |||
| Silo Type (Light Series) | Zhejiang/AsiaInfo | |||
| Manipulator cylinder in place magnetic detection switch | Taiwan/Chilico | |||
| Manipulator-assisted proximity switch | Zhejiang/Devre | |||
| Manipulator control relays | France/Schneider | |||
| Solenoid valve & pneumatic control element | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
