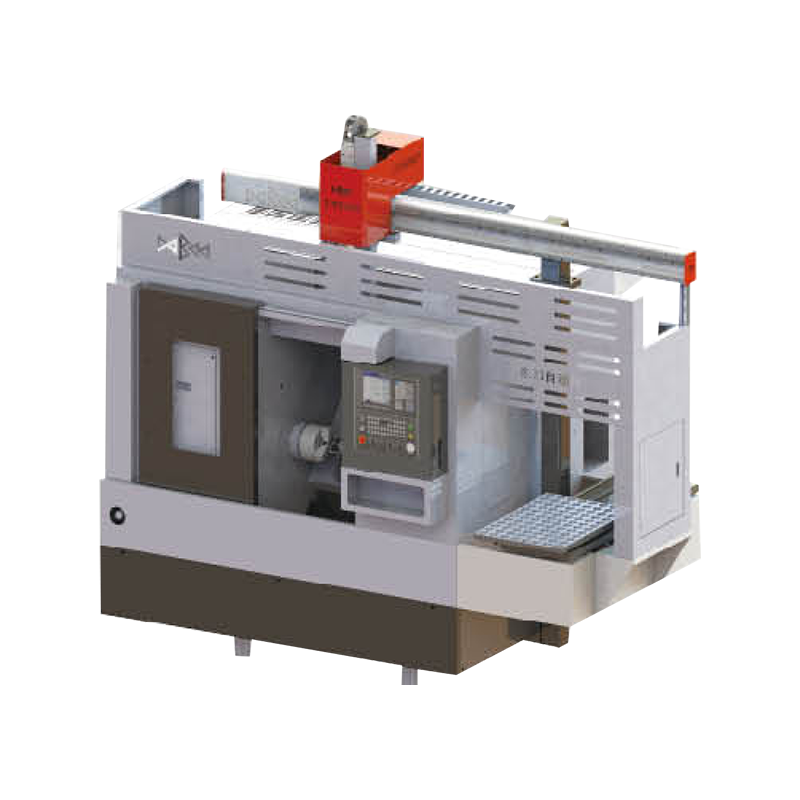

80140 CNC Автоматическая производственная линия лёгкой серии A
Лёгкая автоматическая производственная линия серии A. Портальная загрузка/выгрузка для серийной обработки деталей.
Макс. вес детали: 1KG
Ход портала по оси X: 1700mm
Ход по оси Z (вертикальный): 1100mm
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
80140 CNC Автоматическая производственная линия лёгкой серии A — Описание
Автоматическая производственная линия серии A типоразмера 80×140 мм — это компактное решение с портальным загрузчиком для серийной обработки деталей малого и среднего размера. Система обеспечивает минимальное время цикла и высокую производительность при минимальном участии оператора.
Конфигурация захватов лёгкой серии A
| Конфигурация | 80140 Light A | ||
|---|---|---|---|
| Модули функциональных компонентов | Ход фермы по оси X (балка): 1700mm | 80X140 linear module | |
| Ход фермы по оси Z (верт. балка): 1100mm | 40X80 linear module | ||
| X (балка):0-120м/мин, Z (верт. балка):0-120м/мин | The range of the manipulator's moving speed | ||
| Серводвигатель осей X (балка) / Z (верт. балка) | Xinjie/Delta (bus absolute) | ||
| Рейка/шестерня (гарантия 3 года) | High-precision helical rack | ||
| Линейные направляющие фермы | Taiwan/Shangyin/AirTAC | ||
| Цельный цилиндрический захват (лёгкая серия) | Taiwan/AirTAC Japan/SMC | ||
| Редуктор манипулятора | Ningbo/CUHK | ||
| Тип бункера (лёгкая серия) | Zhejiang/AsiaInfo | ||
| Магнитный датчик положения цилиндра манипулятора | Taiwan/Chilico | ||
| Вспомогательный бесконтактный датчик манипулятора | Zhejiang/Devre | ||
| Реле управления манипулятора | France/Schneider | ||
| Электромагнитный клапан и пневмоэлементы | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
