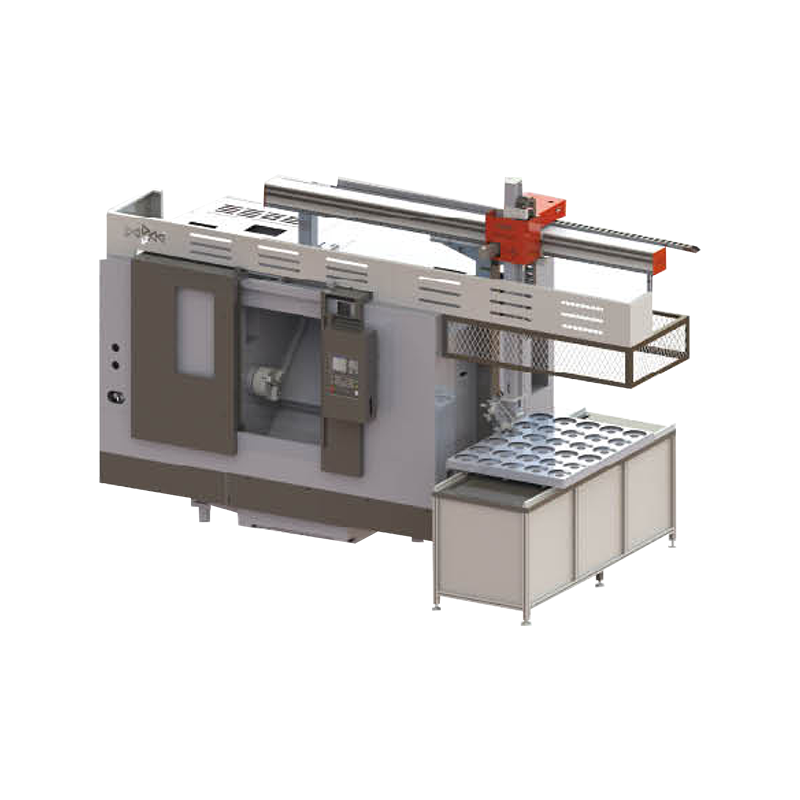

100150 CNC Автоматическая производственная линия средней серии Y
Производственная линия среднего класса серии Y. Повышенная гибкость конфигурации.
Макс. вес детали: 2KG
Ход портала по оси X: 2100mm
Ход по оси Z (вертикальный): 1100mm
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
100150 CNC Автоматическая производственная линия средней серии Y — Описание
Автоматическая производственная линия серии Y типоразмера 100×150 мм обеспечивает высокую производительность при серийной обработке деталей среднего размера. Модульная конструкция позволяет гибко настраивать линию под конкретные задачи.
Medium Y-Series Gripper Configuration List
| Конфигурация | 100150 Medium Y | |||
|---|---|---|---|---|
| Description of the Function | Brands & Features | |||
| Functional component modules | X-axis (beam) truss travel: 2100mm/2600mm | 100X150 Linear Module/160X160 Linear Module | ||
| Z-axis (vertical beam) truss travel: 1100mm/1200mm | 60X80 Linear Module/80X80 Linear Module | |||
| X-axis (beam) movement speed: 0-120m/min Z-axis (vertical beam) movement speed: 0-120m/min | The range of the manipulator's moving speed | |||
| X-axis (beam) and Z-axis (vertical beam) are driven by mobile servo motors | Xinjie/Delta (bus absolute) | |||
| Rack/Pinion (3 years warranty) | High-precision helical rack | |||
| Truss linear slides | Taiwan/Shangyin/AirTAC | |||
| One-piece cylinder jaw parts (light series) | Taiwan/AirTAC Japan/SMC | |||
| Manipulator reducer | Ningbo/CUHK | |||
| Silo Type (Light Series) | Zhejiang/AsiaInfo | |||
| Manipulator cylinder in place magnetic detection switch | Taiwan/Chilico | |||
| Manipulator-assisted proximity switch | Zhejiang/Devre | |||
| Manipulator control relays | France/Schneider | |||
| Solenoid valve & pneumatic control element | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
