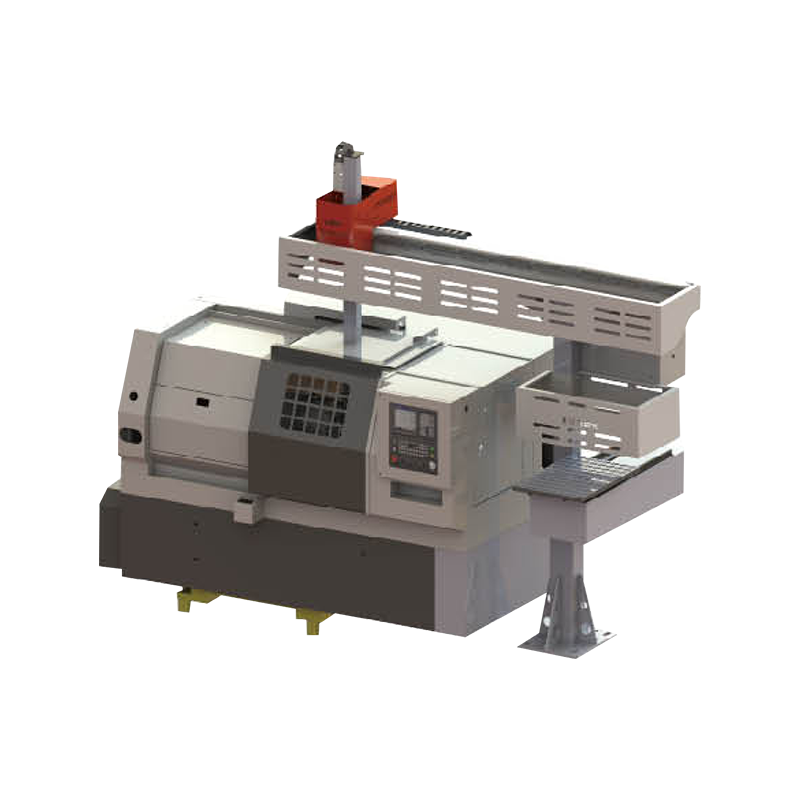

100150 CNC Автоматическая производственная линия средней серии C
Производственная линия среднего класса серии C. Оптимальный баланс производительности и гибкости.
Ход портала по оси X: 2100mm
Ход по оси Z (вертикальный): 1100mm
Скорость перемещения: 0-120m/min
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
100150 CNC Автоматическая производственная линия средней серии C — Описание
Автоматическая производственная линия серии C типоразмера 100×150 мм предназначена для серийной обработки деталей среднего размера. Портальная система загрузки/выгрузки обеспечивает высокую производительность с минимальным простоем.
Medium-sized C series manipulator related parameters
| Конфигурация | 100150 Medium C | |||
|---|---|---|---|---|
| Functional component modules | X-axis (beam) truss stroke: 2100mm | 100X150 linear module | ||
| Z-axis (vertical beam) truss stroke: 1100mm | 40X80 linear module | |||
| X-axis (beam) moving speed: 0-120m/min Z-axis (vertical beam) moving speed: 0-120m/min | The range of the manipulator's moving speed | |||
| X-axis (beam) / Z-axis (vertical beam) mobile servo motor drive | Xinjie/Langyu core (bus absolute value) | |||
| Rack/Pinion (3 years warranty) | High-precision helical rack | |||
| Truss linear slides | Taiwan/AirTAC Germany/SLM | |||
| One-piece cylinder jaw parts (medium series) | Taiwan/AirTAC Japan/SMC | |||
| Manipulator reducer | Ningbo/Zhongda, Japan/Xinbao | |||
| Silo Type (Medium Series) | Zhejiang/AsiaInfo | |||
| Manipulator cylinder in place magnetic detection switch | Taiwan/Chilico | |||
| Manipulator-assisted proximity switch | Zhejiang/Devre | |||
| Manipulator control relays | France/Schneider | |||
| Solenoid valve & pneumatic control element | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
