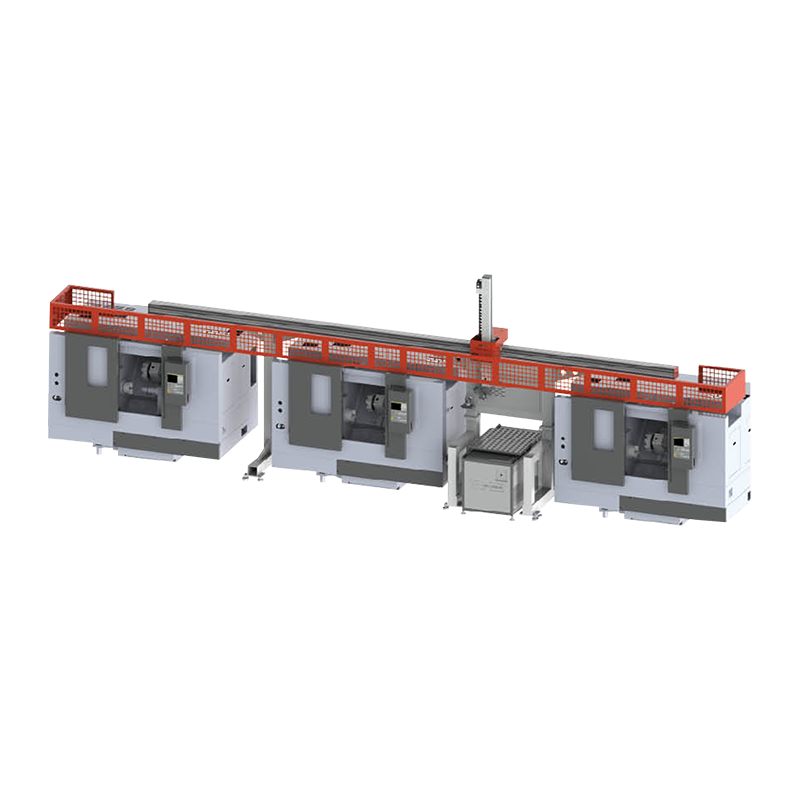

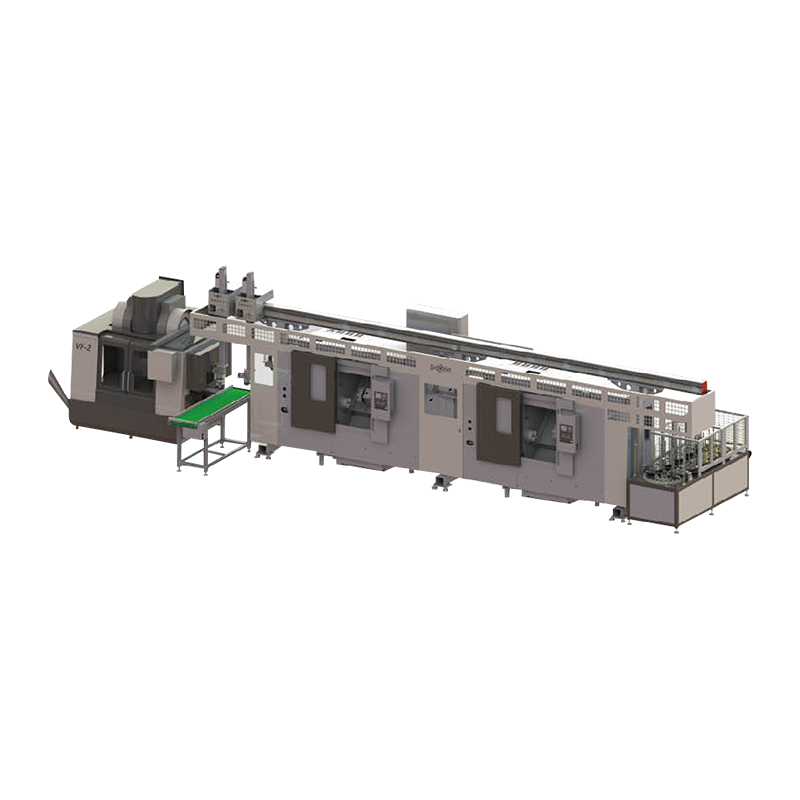

150200 CNC Автоматическая производственная линия средней серии V

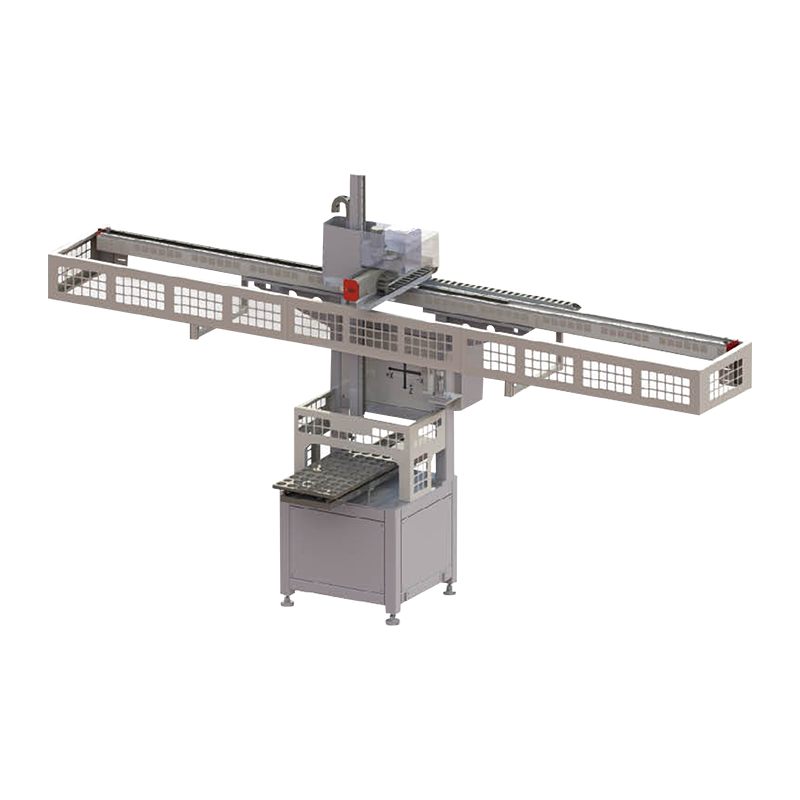

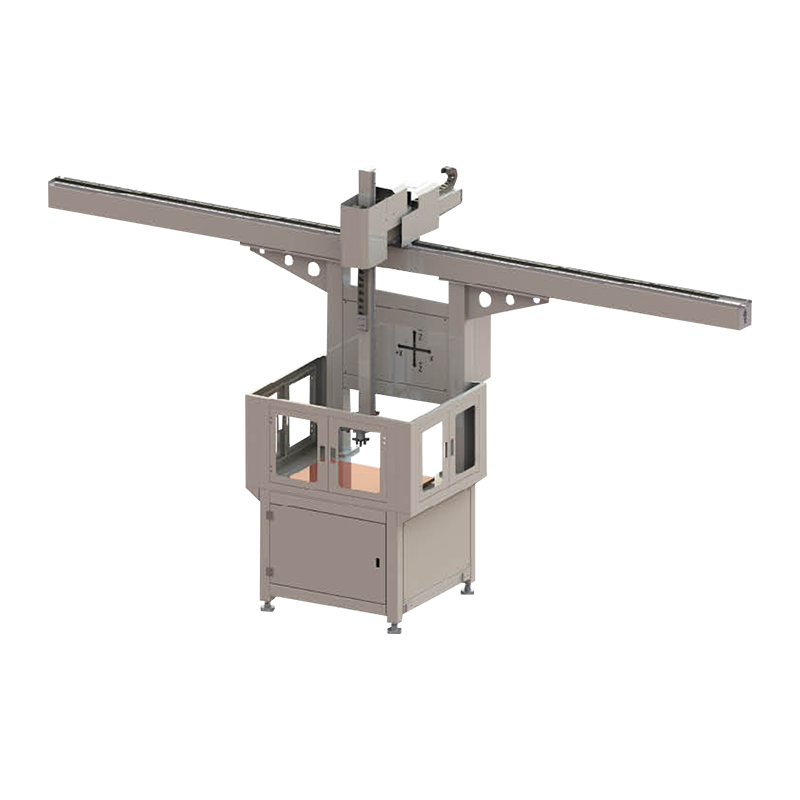

Производственная линия среднего класса серии V. Вертикальная компоновка манипулятора.
Макс. вес детали: 5kg
Ход портала по оси X: 9600mm
Ход по оси Z (вертикальный): 1200mm
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
150200 CNC Автоматическая производственная линия средней серии V — Описание
Автоматическая производственная линия серии V типоразмера 150×200 мм с вертикальной компоновкой манипулятора обеспечивает компактность при высокой производительности. Оптимальна для производств с ограниченной производственной площадью.
Medium-sized V-series gripper configuration list
| Конфигурация | 150200 Medium V | |||
|---|---|---|---|---|
| Functional component modules | X-axis (beam) truss stroke: 9600mm | 150X200 linear module | ||
| Z-axis (vertical beam) truss stroke: 1200mm | 80X80 linear module | |||
| X-axis (beam) moving speed: 0-120m/min Z-axis (vertical beam) moving speed: 0-120m/min | The range of the manipulator's moving speed | |||
| X-axis (beam) / Z-axis (vertical beam) mobile servo motor drive | Delta/Baoyuan (bus absolute) | |||
| Rack/Pinion (3 years warranty) | High-precision helical rack | |||
| Truss linear slides | Taiwan/Shangyin/AirTAC | |||
| One-piece cylinder jaw parts (medium series) | Taiwan/AirTAC Japan/SMC | |||
| Manipulator reducer | Ningbo/CUHK | |||
| Feed bin system (medium series) | Zhejiang/AsiaInfo | |||
| Manipulator cylinder in place magnetic detection switch | Taiwan/Chilico | |||
| Manipulator-assisted proximity switch | Zhejiang/Devre | |||
| Manipulator control relays | France/Schneider | |||
| Solenoid valve & pneumatic control auxiliary components | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
