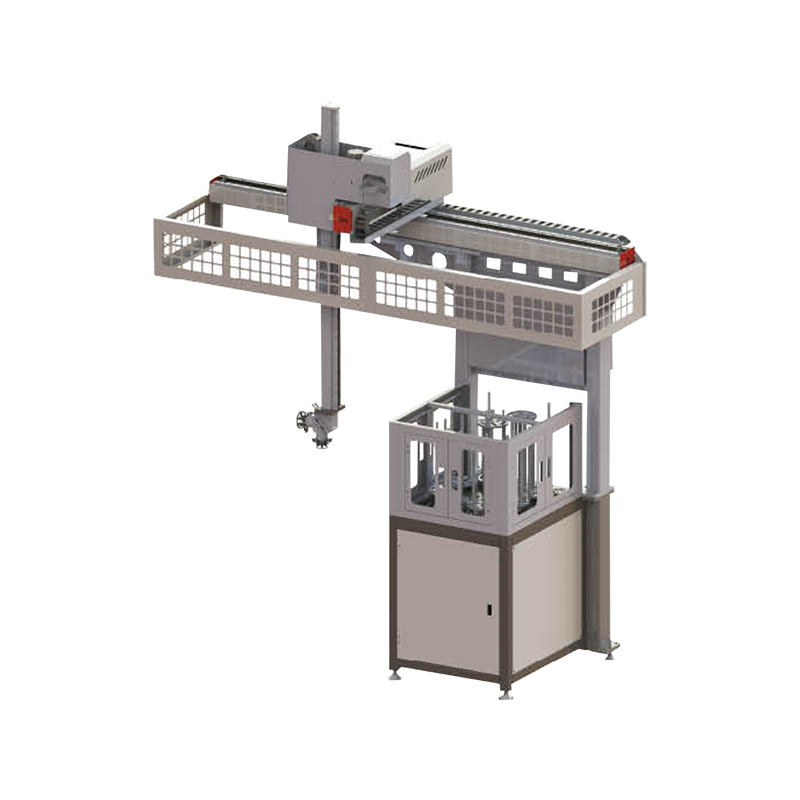

150200 CNC Автоматическая производственная линия тяжёлой серии Q
Тяжёлая автоматическая производственная линия серии Q. Высокоскоростная обработка тяжёлых деталей.
Ход портала по оси X: 7600mm
Ход по оси Z (вертикальный): 1200mm
Скорость перемещения: 0-120m/min
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
150200 CNC Автоматическая производственная линия тяжёлой серии Q — Описание
Автоматическая производственная линия серии Q типоразмера 150×200 мм оптимизирована для высокоскоростной тяжёлой обработки. Увеличенная скорость портала и оптимизированный алгоритм перемещения снижают время цикла.
Heavy-duty Q Series gripper configuration list
| Конфигурация | 150200 Heavy Duty | |||
|---|---|---|---|---|
| Functional component modules | X-axis (beam) truss stroke: 7600mm | 150X200 linear module | ||
| Z-axis (vertical beam) truss stroke: 1200mm | 120X120 linear module | |||
| X-axis (beam) moving speed: 0-120m/min Z-axis (vertical beam) moving speed: 0-120m/min | The range of the manipulator's moving speed | |||
| X-axis (beam) and Z-axis (vertical beam) are driven by mobile servo motors | Delta/Baoyuan (bus absolute) | |||
| Rack/Pinion (3 years warranty) | High-precision helical rack | |||
| Truss linear slides | Taiwan/Shangyin/AirTAC | |||
| One-piece cylinder jaw parts (heavy duty series) | Taiwan/AirTAC Japan/SMC | |||
| Manipulator reducer | Ningbo/CUHK | |||
| Feed bin system (heavy duty series) | Zhejiang/AsiaInfo | |||
| Manipulator cylinder in place magnetic detection switch | Taiwan/Chilico | |||
| Manipulator-assisted proximity switch | Zhejiang/Devre | |||
| Manipulator control relays | France/Schneider | |||
| Solenoid valve & pneumatic control auxiliary components | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
