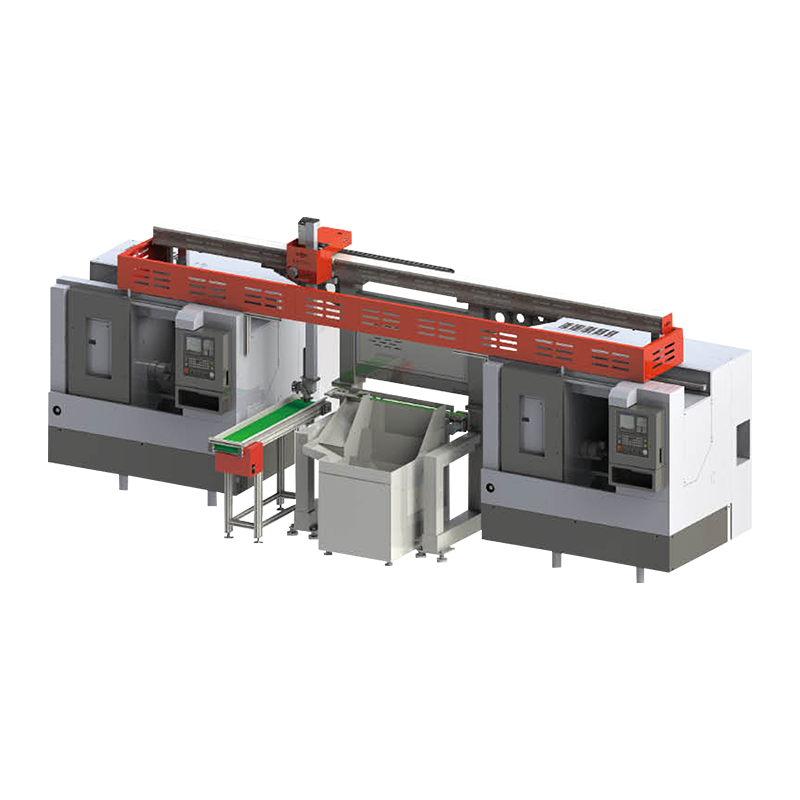

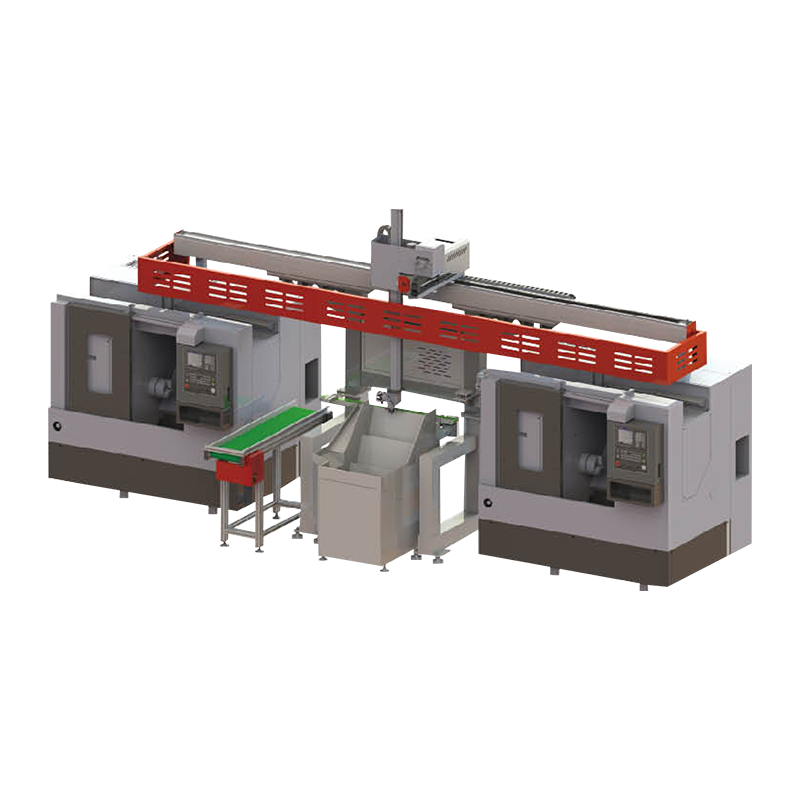

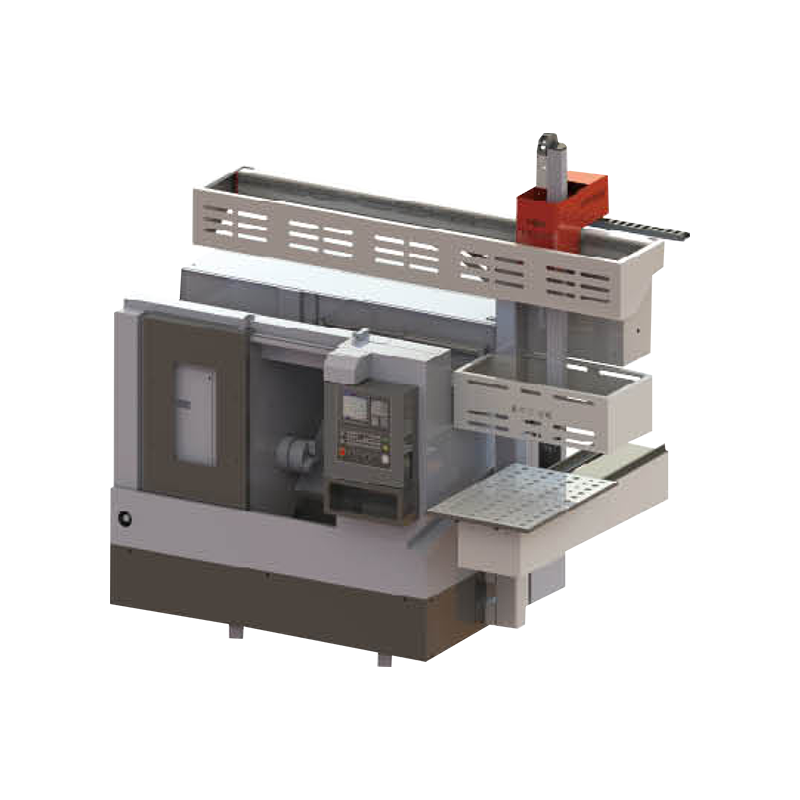

150200 CNC Автоматическая производственная линия сверхтяжёлой серии M
Сверхтяжёлая автоматическая производственная линия серии M. Максимальная грузоподъёмность и мощность.
Макс. вес детали: 20kg
Скорость перемещения: 0-120m/min
Время загрузки/выгрузки: 14-16s
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
150200 CNC Автоматическая производственная линия сверхтяжёлой серии M — Описание
Автоматическая производственная линия серии M типоразмера 150×200 мм — сверхтяжёлое исполнение для обработки крупных и тяжёлых заготовок. Усиленный портальный манипулятор с максимальной грузоподъёмностью обеспечивает надёжную работу в режиме непрерывного производства.
Конфигурация захватов сверхтяжёлой серии M
| Конфигурация | 150200 Extra Heavy | ||
|---|---|---|---|
| Модули функциональных компонентов | Ход фермы по оси X (балка): 8600mm | 150X200 linear module | |
| Ход фермы по оси Z (верт. балка): 1200mm | 120X120 linear module | ||
| X (балка):0-120м/мин, Z (верт. балка):0-120м/мин | The range of the manipulator's moving speed | ||
| Серводвигатель осей X (балка) / Z (верт. балка) | Delta/Baoyuan (bus absolute) | ||
| Рейка/шестерня (гарантия 3 года) | High-precision helical rack | ||
| Линейные направляющие фермы | Taiwan/Shangyin/AirTAC | ||
| Цельный цилиндрический захват (сверхтяжёлая серия) | Taiwan/AirTAC Japan/SMC | ||
| Редуктор манипулятора | Ningbo/CUHK | ||
| Feed silo system (extra heavy series) | Zhejiang/AsiaInfo | ||
| Магнитный датчик положения цилиндра манипулятора | Taiwan/Chilico | ||
| Вспомогательный бесконтактный датчик манипулятора | Zhejiang/Devre | ||
| Реле управления манипулятора | France/Schneider | ||
| Электромагнитный клапан и вспомогательные пневмоэлементы | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
