150200 CNC Автоматическая производственная линия тяжёлой серии Z (кастомизированная)
Кастомизированная тяжёлая производственная линия серии Z. Конфигурация разрабатывается под задачи заказчика.
Ход портала по оси X: 5500mm
Ход по оси Z (вертикальный): 1200mm
Скорость перемещения: 0-120m/min
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
150200 CNC Автоматическая производственная линия тяжёлой серии Z (кастомизированная) — Описание

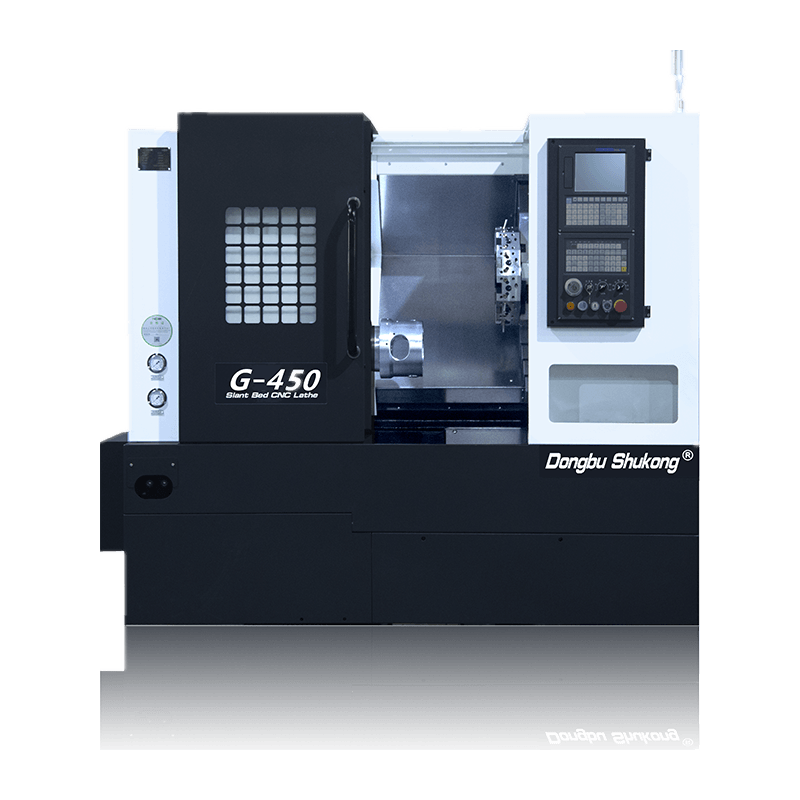

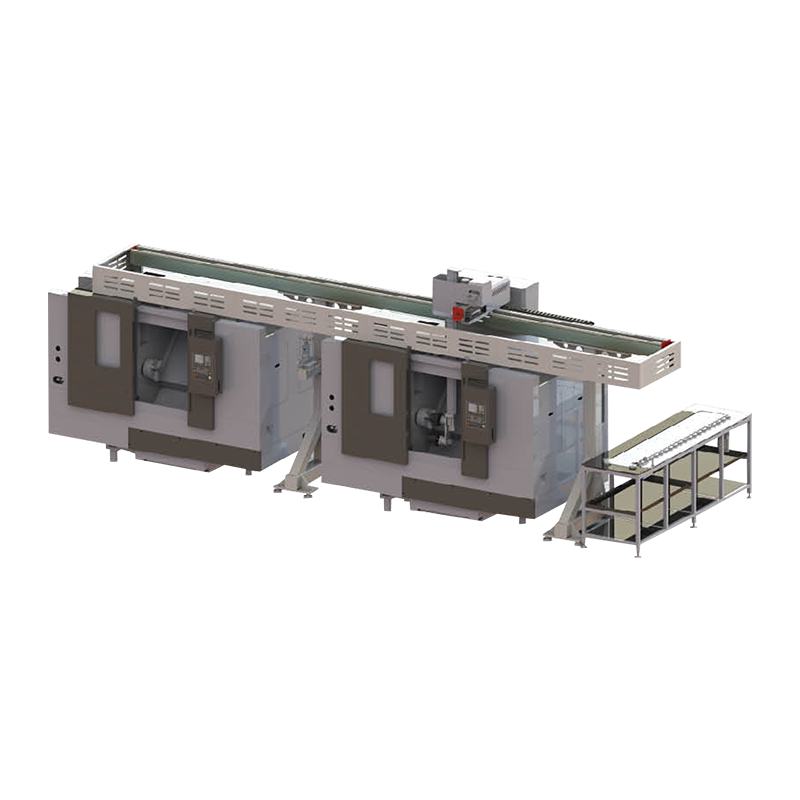

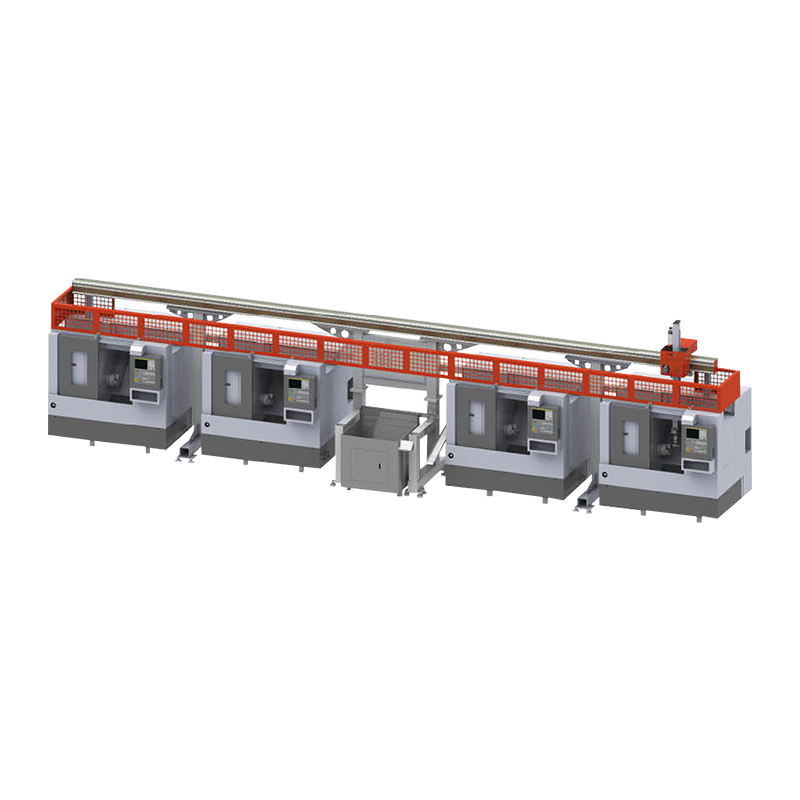

Линия серии Z типоразмера 150×200 мм — кастомизированное тяжёлое решение. Пример конфигурации: станки 100MSY+G450 с трёхплечим внешним портальным манипулятором (схема 1+2, 2+3). Состав и конфигурация линии разрабатываются индивидуально под требования заказчика.
Dual-arm N-series gripper configuration list
| Конфигурация | 150200 Customized Heavy | |||
|---|---|---|---|---|
| Functional component modules | X-axis (beam) truss stroke: 5500mm&7500mm | 150X200 linear module | ||
| Z-axis (vertical beam) truss stroke: 1200mm | 80X80 linear module | |||
| X-axis (beam) moving speed: 0-120m/min Z-axis (vertical beam) moving speed: 0-120m/min | The range of the manipulator's moving speed | |||
| X-axis (beam) / Z-axis (vertical beam) mobile servo motor drive | Xinjie/Baoyuan (bus absolute) | |||
| Rack/Pinion (3 years warranty) | High-precision helical rack | |||
| Truss linear slides | Taiwan/Shangyin/AirTAC | |||
| One-piece cylinder jaw parts (heavy duty series) | Taiwan/AirTAC Japan/SMC | |||
| Manipulator reducer | Ningbo/CUHK | |||
| Silo Model (Heavy Duty Series) | Zhejiang/AsiaInfo | |||
| Manipulator cylinder in place magnetic detection switch | Taiwan/Chilico | |||
| Manipulator-assisted proximity switch | Zhejiang/Devre | |||
| Manipulator control relays | France/Schneider | |||
| Solenoid valve & pneumatic control element | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
