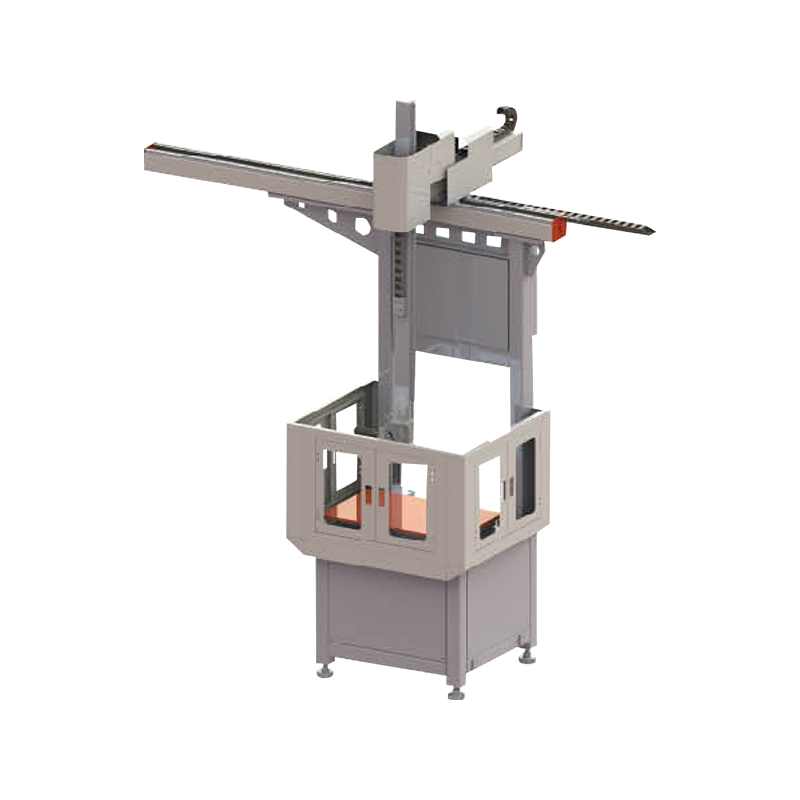

100150 CNC Автоматическая производственная линия лёгкой серии LS
Лёгкая автоматическая производственная линия серии LS. Оптимизирована для высокоскоростной серийной обработки.
Ход портала по оси X: 2100mm
Ход по оси Z (вертикальный): 1100mm
Время загрузки/выгрузки: 8-10s
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
100150 CNC Автоматическая производственная линия лёгкой серии LS — Описание
Автоматическая производственная линия серии LS типоразмера 100×150 мм оптимизирована для высокоскоростной серийной обработки деталей среднего размера. Компактная конструкция портала минимизирует время цикла.
Parameters related to the light LS series manipulator
| Конфигурация | 100150 Light LS | |||
|---|---|---|---|---|
| Functional component modules | X-axis (beam) truss stroke: 2100mm | 100X150 linear module | ||
| Y-axis (3rd axis) truss travel: 200mm | 80X140 linear module | |||
| Z-axis (vertical beam) truss stroke: 1100mm | 40X80 linear module | |||
| X-axis (beam) speed of movement : 0 - 120m/min Y-axis (third axis) speed of movement: 0 - 90m/min Z-axis (vertical beam) speed of movement : 0 - 120m/min | The range of the manipulator's moving speed | |||
| X-axis (beam) / Z-axis (vertical beam) mobile servo motor drive | Xinjie/Langyu core (bus absolute value) | |||
| Rack/Pinion (3 years warranty) | High-precision helical rack | |||
| Truss linear slides | Taiwan/AirTAC Germany/SLM | |||
| One-piece cylinder jaw parts (light series) | Taiwan/AirTAC Japan/SMC | |||
| Manipulator reducer | Ningbo/CUHK | |||
| Silo Type (Light Series) | Zhejiang/AsiaInfo | |||
| Manipulator cylinder in place magnetic detection switch | Taiwan/Chilico | |||
| Manipulator-assisted proximity switch | Zhejiang/Devre | |||
| Manipulator control relays | France/Schneider | |||
| Solenoid valve & pneumatic control auxiliary components | Taiwan/AirTAC |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
