CK6150/CK6150-B/CK6150-L CNC Горизонтальный токарный станок
Улучшенная версия классического CK6150. Высокая точность, надёжность. Доступны: версия B (Fanuc) и L (удлинённые).
Макс. диаметр обработки: 500mm
Макс. длина обработки: 1000mm
Размер патрона: 10" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
CK6150/CK6150-B/CK6150-L CNC Горизонтальный токарный станок — Описание
1. Оптимизированная версия классического CK6150: высокая точность, скорость, надёжность.
2. Цельная станина из высококачественного чугуна с двукратным отжигом для стабильности размеров.
3. Серводвигатели X и Z соединены с ШВП через упругие муфты — высокая точность позиционирования.
4. Шпиндель на прецизионных подшипниках — высокая жёсткость и долговечность.

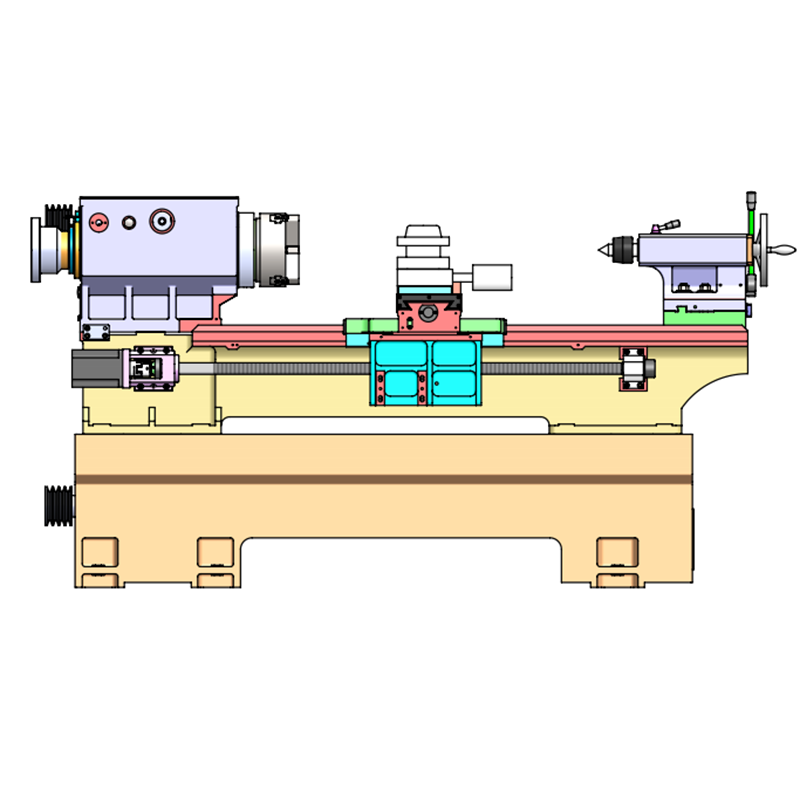

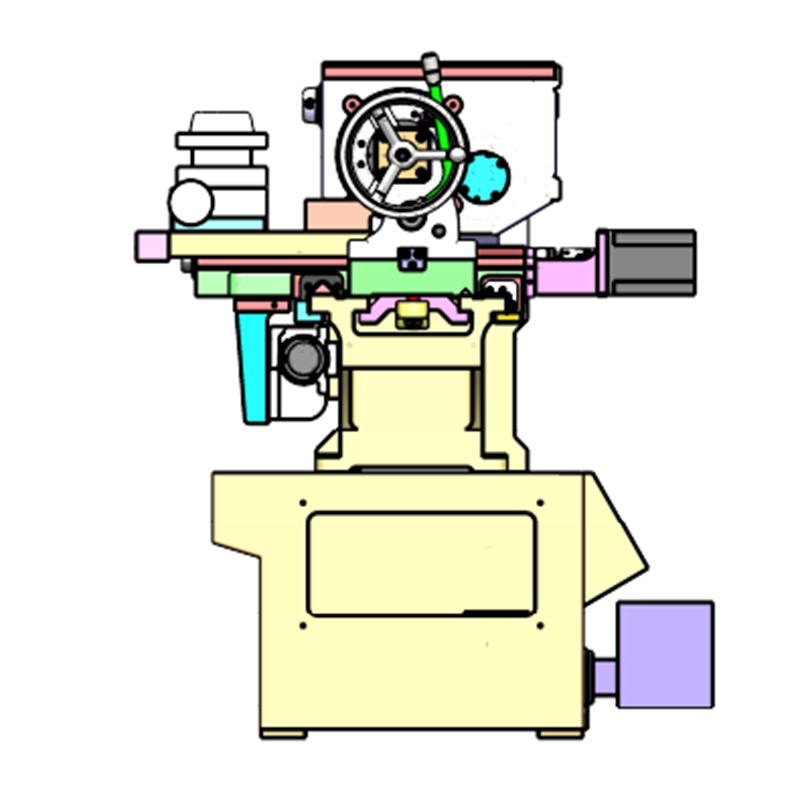

Основные компоненты станка
| Шпиндель. Шпиндельная бабка сочетает двухрядные короткие цилиндрические роликовые подшипники с двухнаправленными упорными шариковыми подшипниками. Главный серводвигатель в паре с трёхступенчатой коробкой обеспечивает бесступенчатое регулирование в каждом диапазоне — высокий момент, высокая жёсткость, стабильность точности при длительном силовом резании. Мощность шпинделя: 7,5 кВт. Конус: Φ82 мм. | |
| Расширенная станина. Треугольные рёбра станины расширены и утолщены. Площадь контакта каретки увеличена. Жёсткость и виброустойчивость значительно улучшены. Ход X/Z: 200/750 мм. Быстрое перемещение X/Z: 10/12 м/мин. | |
| Каретка. Фронтальная часть большой каретки расширена и удлинена — жёсткость и стабильность при резании увеличены на 30%, ресурс станка значительно продлён. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-6 | 2. Система ЧПУ GSK 988TA Absolute |
| 3. Серво-шпиндель | 3. Гидравлический сквозной патрон 8" |
| 4. Механический патрон 10" | 4. Гидравлический глухой патрон 10" |
| 5. Ручная задняя бабка | 5. Гидравлическая задняя бабка |
| 6. Электрическая инструментальная головка 4 позиции | 6. Электрическая головка PRAGATI BTP63 8 позиций |
| 7. Закалённые направляющие | 7. Автоматический подаватель прутка |
| 8. Маслоотделитель |
Flat Bed Lathe Machine CK6150 Series Specification
| Конфигурация | CK6150 | CK6150-B | CK6150-L | ||
|---|---|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 500 | 500 | 500 |
| Макс. диаметр над суппортом | φ/mm | 300 | 300 | 290 | |
| Макс. длина обработки | mm | 500 | 500 | 500 | |
| Макс. диаметр обработки | φ/mm | 1000 | 1000 | 1500/2000 | |
| Шпиндель | Тип фланца шпинделя | GB59001 | A2-8 | A2-8 | A2-8 |
| Конус шпинделя | φ/mm | 86 | 86 | 90 | |
| Диапазон оборотов шпинделя | r/min | 50-300,300-789, 655-1260 | 60-2000 | 45-260,140-800,280-1600 | |
| Привод шпинделя | Gear | Seryo | Gear | ||
| Номинальный момент шпинделя | N·m | 600 | 600 | 1500rpm→47.75Nm; 100rpm→716Nm | |
| Мощность главного привода | kW | 7.5 | 7.5 | 7.5 | |
| Тип патрона | Manual Chuck | Manual Chuck | Manual Chuck | ||
| Размер патрона | inch | 10 | 10 | 10 | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 8 | 8 | 6 |
| Быстрое перемещение по оси Z | m/min | 10 | 10 | 10 | |
| Момент серводвигателя оси X | N·m | 5 | 5 | 5 | |
| Момент серводвигателя оси Z | N·m | 7.5 | 7.5 | 7.5 | |
| X-axis Travel | mm | 310 | 310 | 290 | |
| Z-axis Travel | mm | 1050 | 1050 | 1550/2050 | |
| Guideway Type | Hard Guideway | Hard Guideway | Hard Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Electric4 Post Turret | Electric 4 Post Turret | Electric 4 Post Turret | |
| Размер инструмента | mm | 25×25 | 25×25 | 25×25 | |
| Задняя бабка | Тип задней бабки | Manual | Manual | Manual | |
| Диаметр пиноли | φ/mm | 75 | 75 | 75 | |
| Ход пиноли задней бабки | mm | 120 | 120 | 150 | |
| Конус пиноли задней бабки | MT5 | MT5 | MT5 | ||
| Электропитание | Номинальная мощность | KVA | 11 | 11 | 15 |
| Номинальный ток | A | 20 | 20 | 26 | |
| Габариты и масса | Масса станка | kg | 2385 | 2385 | 2700/3000 |
| Габариты станка | L×W×H(mm) | 2600×1220×1650 | 2600×1220×1650 | 3250×1465×1705 3750×1465×1705 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
