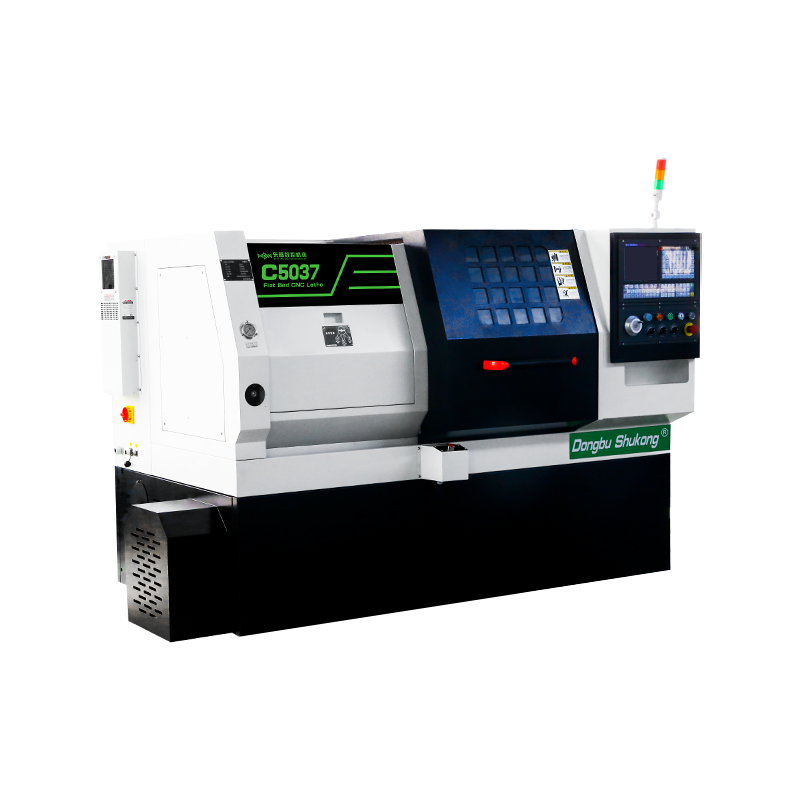

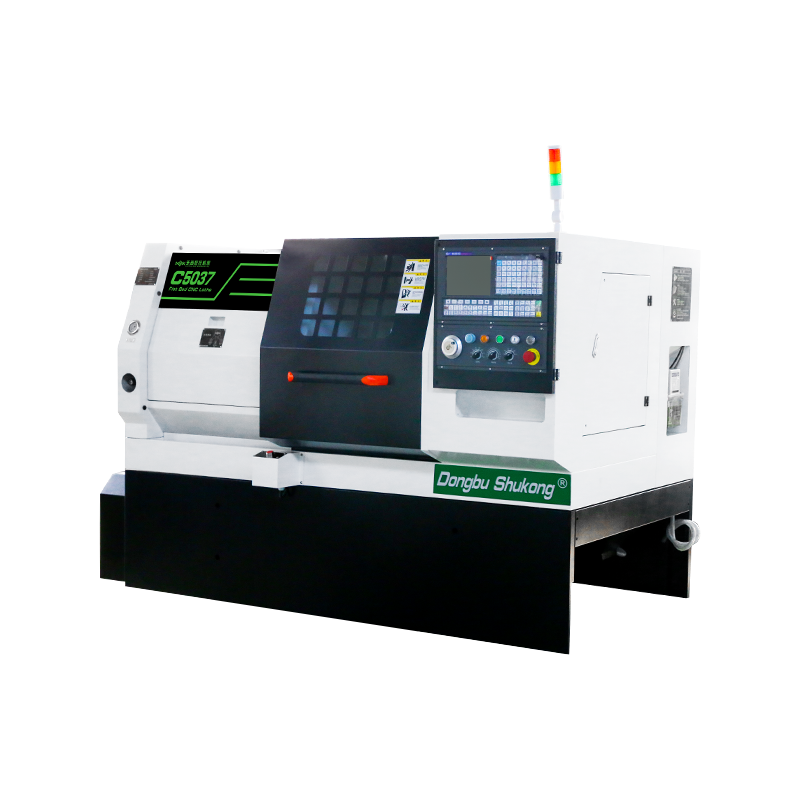

C5037 CNC Горизонтальный токарный станок для тяжёлых работ
Тяжёлый горизонтальный токарный станок C5037 с прямоугольными направляющими. Обработка крупных и тяжёлых валов.
Макс. диаметр обработки: 400mm
Макс. длина обработки: 370mm
Размер патрона: 8" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
C5037 CNC Горизонтальный токарный станок для тяжёлых работ — Описание
Каретка C5037 выполнена на прямоугольных жёстких направляющих, обеспечивающих высокую несущую способность при тяжёлом точении. Шпиндельная группа с несколькими ступенями передачи обеспечивает широкий диапазон скоростей и высокий крутящий момент.
Станок рассчитан на обработку крупных, тяжёлых заготовок: валы, цапфы, втулки большого диаметра.
Основные компоненты станка
| Шпиндель. Шпиндельная бабка сочетает двухрядные короткие цилиндрические роликовые подшипники с двухнаправленными упорными шариковыми подшипниками. Главный серводвигатель в паре с трёхступенчатой коробкой обеспечивает бесступенчатое регулирование в каждом диапазоне — высокий момент, высокая жёсткость, стабильность точности при длительном силовом резании. Мощность шпинделя: 11 кВт. Конус: Φ100 мм. | |
| Прямоугольные направляющие. Горизонтальная компоновка с прямоугольными жёсткими направляющими — высокая скорость обработки и точность позиционирования. Прямоугольные закалённые направляющие по осям X и Z обеспечивают высокую жёсткость и долговечность точности при силовом резании. Ход X/Z: 280/650 мм. Быстрое перемещение X/Z: 15/15 м/мин. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ FANUC 0i-TF Plus |
| 2. A2-6 | 2. Система ЧПУ GSK 988TA Absolute |
| 3. Шпиндель с переключением передач | 3. Гидравлический глухой патрон 10" |
| 4. Гидравлический сквозной патрон 8" | 4. Автоматический подаватель прутка |
| 5. Электрическая инструментальная головка 4 позиции | 5. Маслоотделитель |
| 6. Прямоугольные направляющие | |
| 7. Без задней бабки |
C5037 Series CNC Horizontal Lathe Machine Specification
| Конфигурация | C5037 | ||
|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 500 |
| Макс. диаметр над суппортом | φ/mm | 340 | |
| Макс. длина обработки | mm | 370 | |
| Макс. диаметр обработки | φ/mm | 400 | |
| Шпиндель | Тип фланца шпинделя | GB59001 | A2-6 |
| Конус шпинделя | φ/mm | 61 | |
| Диапазон оборотов шпинделя | r/min | 50-500,500-900,900-1400 | |
| Привод шпинделя | Gear | ||
| Крутящий момент шпинделя | N·m | 250 | |
| Мощность главного привода | kW | 7.5 | |
| Тип патрона | Hydraulic Through Chuck | ||
| Размер патрона | inch | 8" | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 12 |
| Быстрое перемещение по оси Z | m/min | 16 | |
| Момент серводвигателя оси X | N·m | 5 | |
| Момент серводвигателя оси Z | N·m | 7.5 | |
| X-axis Travel | mm | 310 | |
| Z-axis Travel | mm | 430 | |
| Guideway Type | Rectangular Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Electric 4 Post Turret | |
| Время поворота головки | min | 2.0/90;2.5/180;3.0/270 | |
| Повторяемость позиционирования головки | mm | 0.008 | |
| Размер инструмента | mm | 25×25 | |
| Задняя бабка | Тип задней бабки | No Tailstock | |
| Электропитание | Номинальная мощность | KVA | 13 |
| Номинальный ток | A | 25 | |
| Габариты и масса | Масса станка | kg | 2500 |
| Габариты станка | L×W×H(mm) | 2230×1420×1530 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
