- CJK6130L CNC Горизонтальный токарный станок
1 / 3

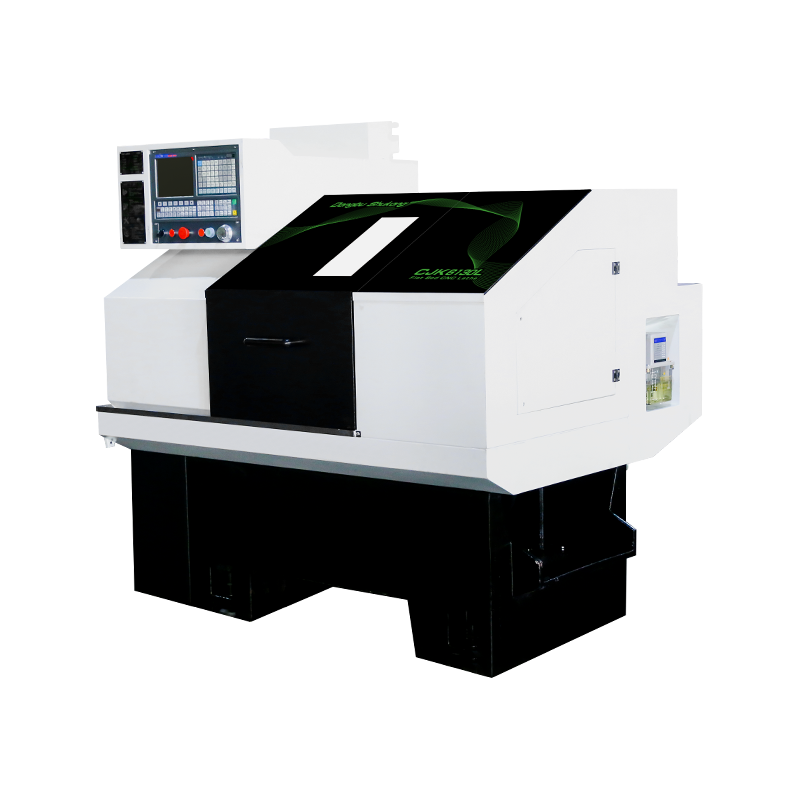

CJK6130L CNC Горизонтальный токарный станок
Малогабаритный токарный станок с ЧПУ CJK6130L для высокоточной обработки мелких деталей. Компактность и точность.
Макс. диаметр обработки: 150mm
Макс. длина обработки: 200mm
Размер патрона: 6" inch
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
CJK6130L CNC Горизонтальный токарный станок — Описание
1. CJK6130L — малогабаритный токарный станок для высокоэффективной обработки небольших деталей.
2. Компактная конструкция с высокой точностью позиционирования.
3. Серводвигатели X и Z соединены с ШВП — высокая точность без люфта.
4. Идеален для мелкосерийного и серийного производства точных деталей.
Основные компоненты станка
| Шпиндель. Применяются высококачественные угловые контактные подшипники (3 спереди + 2 сзади) и главный серводвигатель — высокая скорость, высокая точность, низкий шум, высокая жёсткость, высокий момент, долговременная стабильность точности при силовом резании. Мощность шпинделя: 3,7 кВт. Конус: Φ52 мм. | |
| Направляющие. Ось X — закалённые прямоугольные направляющие; ось Z — роликовые линейные направляющие. Серводвигатели X и Z соединены с ШВП напрямую — высокая точность без люфта. Ход X/Z: 150/400 мм. | |
| Ручная задняя бабка. Диаметр пиноли: Φ54 мм. Ход пиноли: 150 мм. |
Конфигурация
| Стандартная комплектация | Дополнительные опции |
|---|---|
| 1. Система ЧПУ SIEMENS 808D Advanced | 1. Система ЧПУ GSK 988TA Absolute |
| 2. A2-5 | 2. Гидравлический глухой патрон 6" |
| 3. Серво-шпиндель | 3. Механический патрон 6" |
| 4. Ось X: закалённые направляющие, ось Z: линейные направляющие | 4. Гидравлический цанговый патрон |
| 5. Гидравлический сквозной патрон 6" | 5. Гидравлическая/пневматическая/без задней бабки |
| 6. Ручная задняя бабка | 6. Электрическая инструментальная головка 4 позиции |
| 7. Линейный суппорт | 7. Автоматический подаватель прутка |
| 8. Закалённые направляющие | 8. Маслоотделитель |
CJK6130L CNC Horizontal Lathe Specification
| Конфигурация | CJK6130L | ||
|---|---|---|---|
| Обрабатывающие возможности | Макс. диаметр над станиной | φ/mm | 275 |
| Макс. диаметр над суппортом | φ/mm | 150 | |
| Макс. длина обработки | mm | 200 | |
| Макс. диаметр обработки | φ/mm | 150 | |
| Макс. диаметр прутка | φ/mm | 36 | |
| Шпиндель | Тип фланца шпинделя | GB59001 | A2-5 |
| Конус шпинделя | φ/mm | 48 | |
| Диапазон оборотов шпинделя | r/min | 50-3000 | |
| Привод шпинделя | Inverter | ||
| Крутящий момент шпинделя | N·m | 45 | |
| Мощность главного привода | kW | 3.7 | |

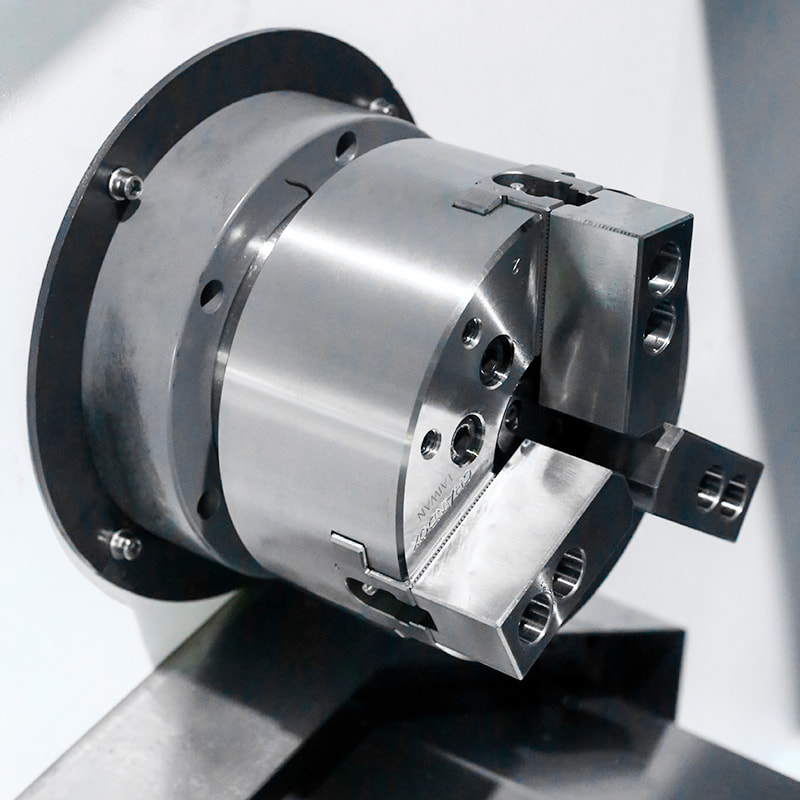

| Тип патрона | Hydraulic Through Chuck | ||
| Размер патрона | inch | 6 | |
| Подача и перемещение | Быстрое перемещение по оси X | m/min | 12 |
| Быстрое перемещение по оси Z | m/min | 20 | |
| Момент серводвигателя оси X | N·m | 4 | |
| Момент серводвигателя оси Z | N·m | 6 | |
| X-axis Travel | mm | 280 | |
| Z-axis Travel | mm | 320 | |
| Guideway Type | X-Axis: Hard Guideway, Z-Axis: Linear Guideway | ||
| Инструментальная головка | Тип инструментальной головки | Gang Type | |
| Размер инструмента | mm | 20×20 | |
| Задняя бабка | Тип задней бабки | Manual | |
| Диаметр пиноли | φ/mm | 54 | |
| Ход пиноли задней бабки | mm | 120 | |
| Конус пиноли задней бабки | MT4 | ||
| Электропитание | Номинальная мощность | KVA | 8 |
| Номинальный ток | A | 25 | |
| Габариты и масса | Масса станка | kg | 1450 |
| Габариты станка | L×W×H(mm) | 1840×1230×1680 |
Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
