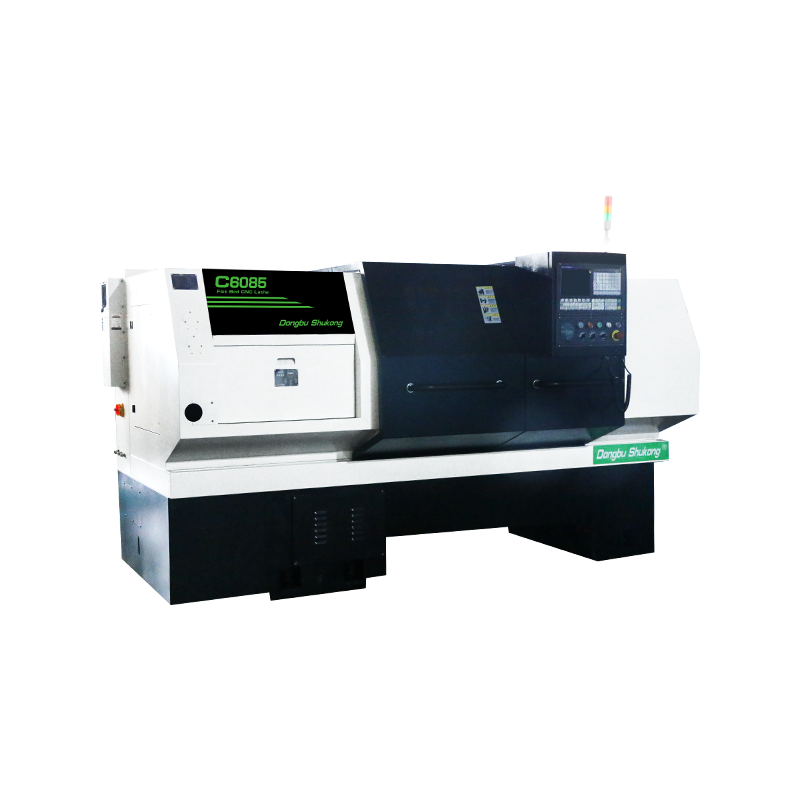

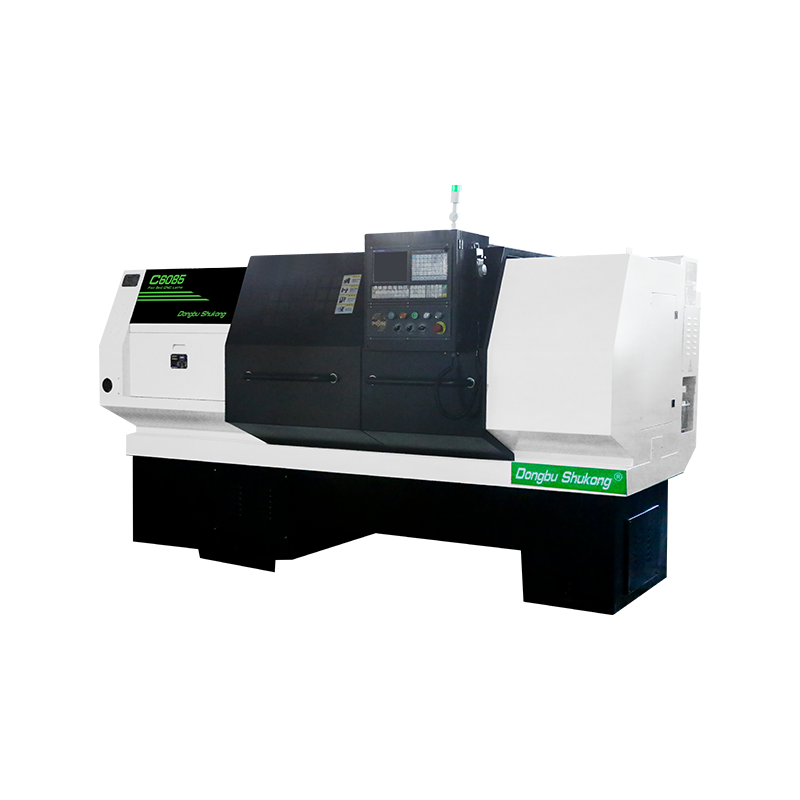

C6085/C6085-B CNC Горизонтальный токарный станок для тяжёлой обработки

Горизонтальный токарный станок C6085 для тяжёлой обработки. Коробка передач с высоким моментом, объёмная закалка направляющих.

Макс. диаметр обработки: 850mm

Макс. длина обработки: 1500mm

Размер патрона: 630φ/mm

СВЯЗАТЬСЯ С НАМИ>

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

C6085/C6085-B CNC Горизонтальный токарный станок для тяжёлой обработки — Описание

Шпиндельная бабка C6085/C6085-B оснащена коробкой передач с высоким крутящим моментом для тяжёлого точения. Направляющие станины прошли объёмную закалку ТВЧ — высокая твёрдость и долговечность. Станок рассчитан на обработку крупных и тяжёлых заготовок. Версия C6085-B оснащена системой ЧПУ Fanuc.

Основные компоненты станка

	Цельная станина. Повышает сопротивление деформации и увеличивает жёсткость конструкции. Высокая стабильность точности при длительных нагрузках.
Шпиндель. Шпиндельная бабка сочетает двухрядные короткие цилиндрические роликовые подшипники с двухнаправленными упорными шариковыми подшипниками. Главный серводвигатель в паре с трёхступенчатой коробкой обеспечивает бесступенчатое регулирование в каждом диапазоне — высокий момент, высокая жёсткость, стабильность точности при длительном силовом резании. Мощность шпинделя: 15 кВт. Конус: Φ130 мм.
	Прямоугольные направляющие. Горизонтальная компоновка с прямоугольными жёсткими направляющими — высокая скорость обработки и точность позиционирования. Прямоугольные закалённые направляющие по осям X и Z обеспечивают высокую жёсткость и долговечность точности при силовом резании. Ход X/Z: 310/850 мм. Быстрое перемещение X/Z: 10/12 м/мин.

Конфигурация

Стандартная комплектация	Дополнительные опции
1. Система ЧПУ SIEMENS 808D Advanced	1. Система ЧПУ FANUC 0i-TF Plus
2. A2-8	2. Система ЧПУ GSK 988TA Absolute
3. Серво-шпиндель	3. Гидравлический сквозной патрон 10"
4. Механический патрон 12"	4. Гидравлический глухой патрон 10"
5. Ручная задняя бабка	5. Гидравлическая задняя бабка
6. Электрическая инструментальная головка 4 позиции	6. Электрическая головка PRAGATI BTP63 8 позиций
7. Прямоугольные направляющие	7.Автоматический подаватель прутка
	8.Маслоотделитель

C6085/C6085-B Horizontal Flat Bed CNC Lathe Specification

	Конфигурация		C6085	C6085-B
Обрабатывающие возможности	Макс. диаметр над станиной	φ/mm	600	600
	Макс. диаметр над суппортом	φ/mm	400	400
	Макс. длина обработки	mm	750	750
	Макс. диаметр обработки	φ/mm	520	520
Шпиндель	Тип фланца шпинделя	GB59001	A2-8	A2-8
	Конус шпинделя	φ/mm	102	102
	Диапазон оборотов шпинделя	r/min	50-300;300-700;700-1000	50-1500
	Привод шпинделя		Gear	Servo
	Крутящий момент шпинделя	N·m	2200	180
	Мощность главного привода	kW	11	11
	Тип патрона		Manual Chuck	Manual Chuck
	Размер патрона	inch	12	12
Подача и перемещение	Быстрое перемещение по оси X	m/min	15	15
	Быстрое перемещение по оси Z	m/min	20	20
	Момент серводвигателя оси X	N·m	7.5	7.5
	Момент серводвигателя оси Z	N·m	10	10
	X-axis Travel	mm	310	310
	Z-axis Travel	mm	800	800
	Guideway Type		Rectangular Guideway	Rectangular Guideway
Инструментальная головка	Тип инструментальной головки		Electric 4 Post Turret	Electric 4 Post Turret
	Размер инструмента	mm	32×32	32×32
Задняя бабка	Тип задней бабки		Manual	Manual
	Диаметр пиноли	φ/mm	100	100
	Ход пиноли задней бабки	mm	200	200
	Конус пиноли задней бабки		MT6	MT6
Электропитание	Номинальная мощность	KVA	17	17
	Номинальный ток	A	32	32
Габариты и масса	Масса станка	kg	3715	3715
	Габариты станка	L×W×H(mm)	3000×1540×1740	3000×1540×1740

Внешний вид и параметры могут незначительно отличаться в зависимости от выбранных опций.
