- CK800/CK800L CNC Ağır Seriya Horizontal Tokar Dəzgahı
1 / 3

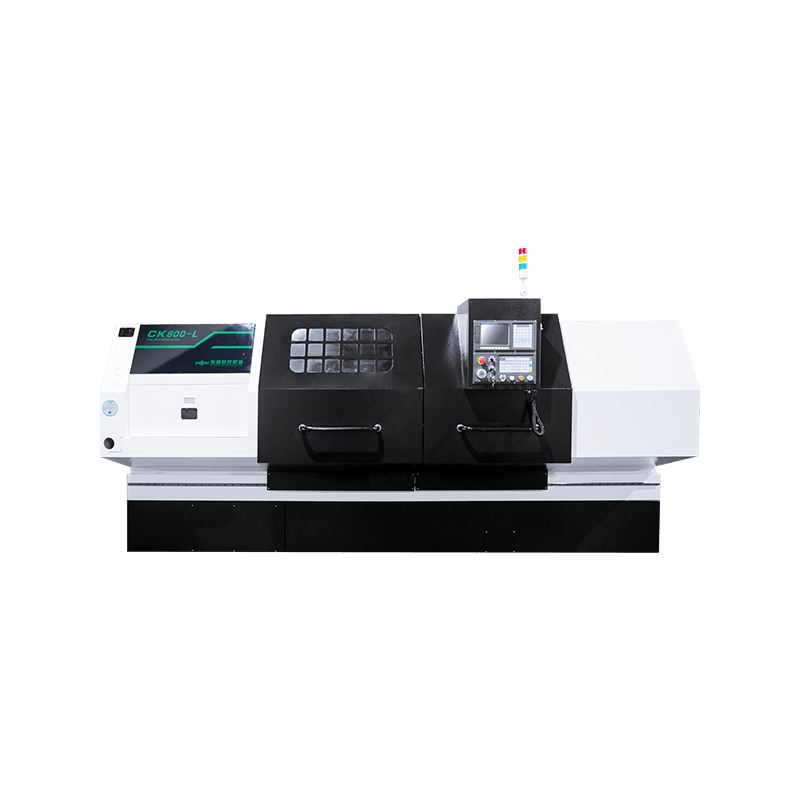

CK800/CK800L CNC Ağır Seriya Horizontal Tokar Dəzgahı
CK800/CK800L iri hissələrin ağır emalı üçün bütöv çərçivəli horizontal tokar dəzgahı.
Maks. emal diametri: 700mm
Maks. emal uzunluğu: 1000mm
Patron ölçüsü: 20" inch
TEXNİKİ PARAMETRLƏR
CK800/CK800L CNC Ağır Seriya Horizontal Tokar Dəzgahı — Təsvir
1. Bütöv horizontal çərçivə ağır emal zamanı dəqiqlik sabitliyini təmin edir.
2. X və Z servodvigatelləri elastik mufta vasitəsilə ŞVP ilə birləşdirilmişdir — yüksək mövqeləşdirmə dəqiqliyi.
3. Yük altında maksimum sərtlik üçün düzbucaqlı istiqamətləndirici reslər.
4. HRC58° bərkidilmiş istiqamətləndirici reslər davamlılığı və dəqiqlik sabitliyini zəmanət verir.
Dəzgahın əsas hissələri
| Mil. Mil qutusu ikisıralı qısa silindrli diyircəkli yastıqları iki istiqamətli dayaq kürəli yastıqlarla birləşdirir. Üçpilləli qutu ilə əsas servodvigatel hər diapazonunda fasiləsiz tənzimləmə təmin edir — yüksək moment, yüksək sərtlik, uzun müddətli güclü kəsmə zamanı dəqiqlik sabitliyi. Mil gücü: 15 kVt. Konus: Φ130 mm. | |
| Düzbucaqlı istiqamətləndirici reslər. Düzbucaqlı sərt istiqamətləndirici reslərlə horizontal düzüm — yüksək emal sürəti və mövqeləşdirmə dəqiqliyi. X və Z oxları üzrə bərkidilmiş düzbucaqlı istiqamətləndirici reslər güclü kəsmə zamanı yüksək sərtlik və uzunmüddətli dəqiqlik təmin edir. X/Z gedişi: 310/800 mm. Sürətli hərəkət X/Z: 10/12 m/dəq. |
Konfiqurasiya
| Standart təchizat | Əlavə seçimlər |
|---|---|
| 1. SIEMENS 808D Advanced CNC Sistemi | 1. FANUC 0i-TF Plus CNC Sistemi |
| 2. A2-11 | 2. GSK 988TA Absolute CNC Sistemi |
| 3. Servo Şpindel | 3. İkili elektrik başlığı 4 mövqe |

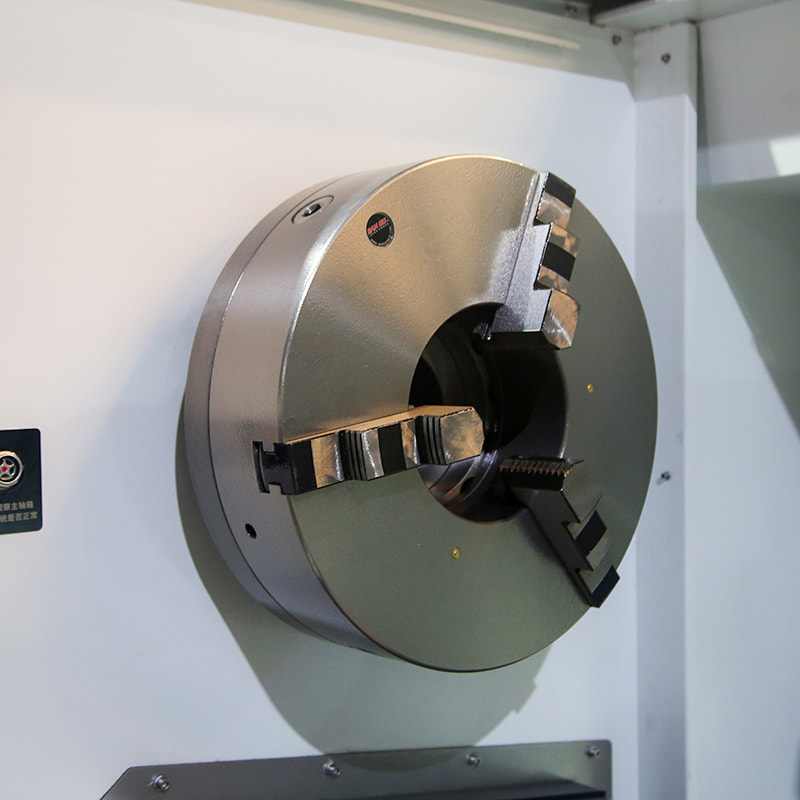

| 4. Mexaniki patron 20" | 4. Hidravlik deşikli/deşiksiz patron |
| 5. Elektrik alət başlığı 4 mövqe | 5. Bölgü patronu (iş parçasına uyğun hazırlanır) |
| 6. Düzbucaqlı istiqamətləyicilər | 6. Avtomatik ştanqa qidalandırıcı |
| 7. Yağ separatoru |
CK800 Series Flat Bed Machine Specification
| Konfiqurasiya | CK800 | CK800L | ||
|---|---|---|---|---|
| Emal İmkanları | Yataq üzərindəki maks. emal diametri | φ/mm | 860 | 880 |
| Sürgü üzərindəki maks. emal diametri | φ/mm | 550 | 550 | |
| Maks. emal uzunluğu | mm | 1000 | 1100 | |
| Maks. emal diametri | φ/mm | 700 | 700 | |
| Şpindel | Şpindel flanesi tipi | GB59001 | A2-11 | A2-11 |
| Şpindel sürəti diapazonu | r/min | Gear A:50-300;B:300-700; C:700-1000 | Gear A:50-300;B:300-700; C:700-1000 | |
| Şpindel nominal momenti | N·m | 4100 | 4100 | |
| Əsas mühərrik gücü | kW | 15 | 15 | |
| Şpindel konusu | φ/mm | 121 | 121 | |
| Patron tipi | Manual Chuck | Manual Chuck | ||
| Patron ölçüsü | inch | 20 | 20 | |
| Ötürmə sürəti | X oxu üzrə sürətli hərəkət | m/min | 10 | 10 |
| Z oxu üzrə sürətli hərəkət | m/min | 12 | 12 | |
| X oxu servomüharriki momenti | N·m | 18 | 18 | |
| Z oxu servomüharriki momenti | N·m | 22 | 22 | |
| X-axis Travel | mm | 445 | 345 | |
| Z-axis Travel | mm | 1100 | 1100 | |
| Guideway Type | Rectangular Guideway | Rectangular Guideway | ||
| İstiqamətləyici eni | mm | 600 | 600 | |
| Alət Başlığı | Alət başlığı tipi | Single/Double Electric 4 Post Turret | Single Electric 4 Post Turret | |
| Alət ölçüsü | mm | 40×40 | 40×40 | |
| Arxa baba tipi | S | 1.5/902.4/1803.4/270 | 1.5/902.4/1803.4/270 | |
| Alət başlığı yerləşdirmə dəqiqliyi | mm | 0.008 | 0.008 | |
| Arxa Baba | Arxa baba gilizinin daxili konusu | MT6 | ||
| Arxa baba gilizi diametri | φ/mm | 120 | ||
| Arxa baba gilizi yolu | mm | 130 | ||
| Qüvvə Mənbəyi | Ümumi nominal güc | KVA | 26 | 26 |
| Ümumi nominal cərəyan | A | 54 | 54 | |
| Ölçülər və çəki | Dəzgah çəkisi | kg | 6800 | 8000 |
| Dəzgah ölçüləri | L×W×H(mm) | 3500×2300×1950 | 4060×2300×1950 |
Görünüş və parametrlər seçilmiş opsiyalardan asılı olaraq bir qədər fərqlənə bilər.
