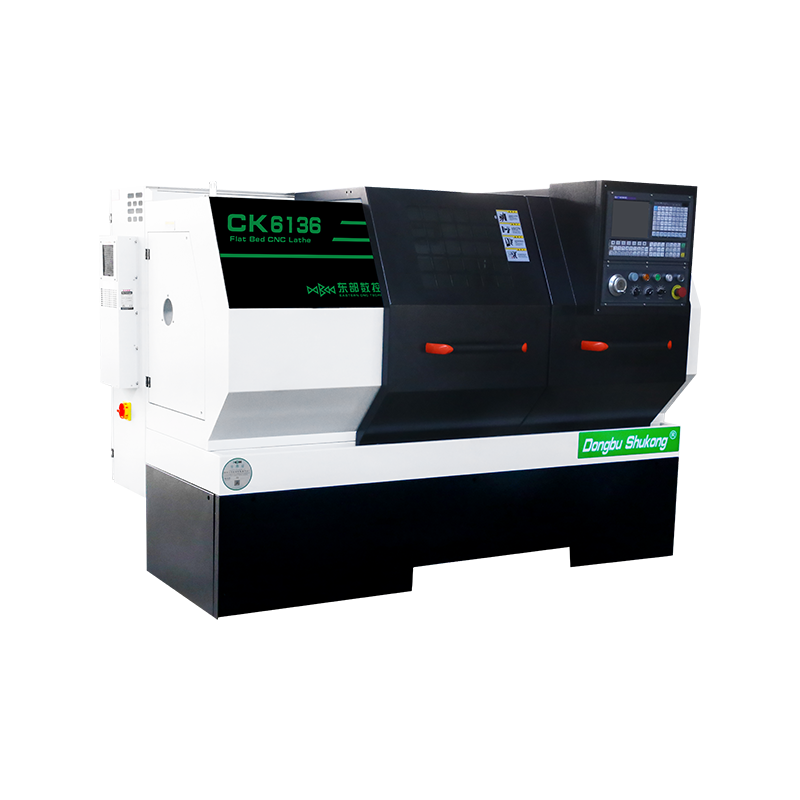

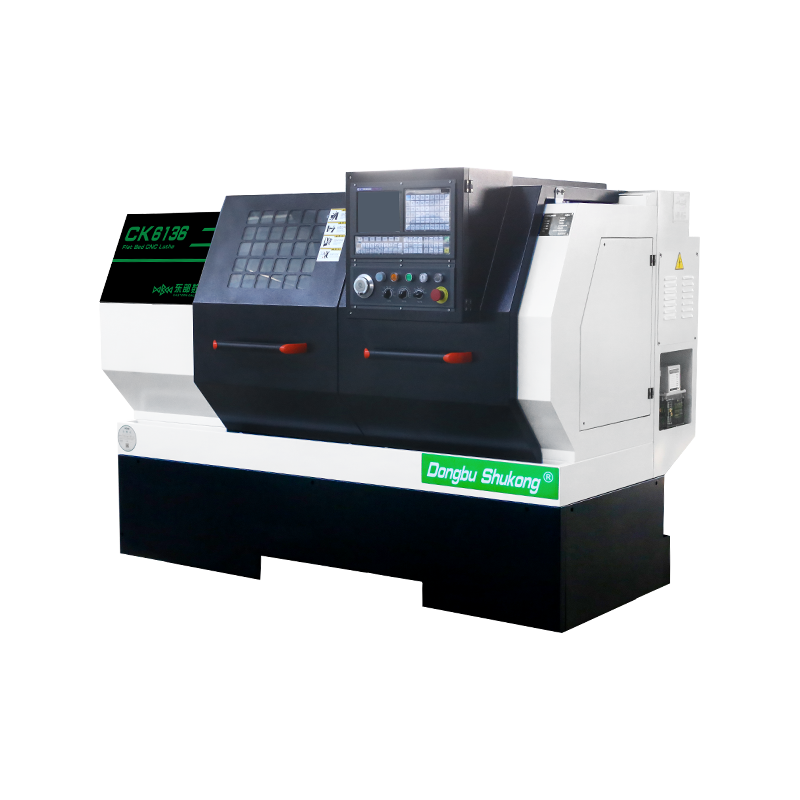

CK6136 CNC Sərt İstiqamətləndirici Reslərlə Horizontal Tokar Dəzgahı
CK6136 CNC horizontal tokar dəzgahı mil sürətinin fasiləsiz tənzimlənməsi ilə. Yüksək moment, kompakt ölçülər.
Maks. emal diametri: 300mm
Maks. emal uzunluğu: 750mm
Patron ölçüsü: 8" inch
TEXNİKİ PARAMETRLƏR
CK6136 CNC Sərt İstiqamətləndirici Reslərlə Horizontal Tokar Dəzgahı — Təsvir
CK6136 mil qutusu yüksək fırlanma momentli fasiləsiz sürət tənzimləyicisi ilə təchiz edilmişdir. HRC58° bərkidilmiş istiqamətləndirici reslərlə yüksək keyfiyyətli çuqundan hazırlanmış çərçivə davamlılığı və dəqiqlik sabitliyini təmin edir.
X və Z servodvigatelləri elastik mufta vasitəsilə ŞVP ilə birləşdirilmişdir — yüksək mövqeləşdirmə dəqiqliyi. Dəzgah orta ölçülü hissələrin seriyalı emalı üçün idealdır.
Dəzgahın əsas hissələri
| Mil. Yüksək keyfiyyətli bucaq kontaktlı yastıqlar (önde 3 + arxada 2) və əsas servodvigatel istifadə edilir — yüksək sürət, yüksək dəqiqlik, az səs-küy, yüksək sərtlik, yüksək moment, güclü kəsmə zamanı uzunmüddətli dəqiqlik sabitliyi. Mil gücü: 5,5 kVt. Konus: Φ61 mm. | |
| Genişləndirilmiş çərçivə. Çərçivənin üçbucaq qabırğaları genişləndirilmiş və qalınlaşdırılmışdır. Sürgünün təmas sahəsi artırılmışdır. Sərtlik və vibrasiyaya davamlılıq əhəmiyyətli dərəcədə yaxşılaşdırılmışdır. X/Z gedişi: 200/650 mm. Sürətli hərəkət X/Z: 8/10 m/dəq. | |
| Sürgü. Böyük sürgünün ön hissəsi genişləndirilmiş və uzadılmışdır — kəsmə zamanı sərtlik və sabitlik 30% artırılmış, dəzgahın xidmət müddəti əhəmiyyətli dərəcədə uzadılmışdır. |
Konfiqurasiya
| Standart təchizat | Əlavə seçimlər |
|---|---|
| 1. SIEMENS 808D Advanced CNC Sistemi | 1. FANUC 0i-TF Plus CNC Sistemi |
| 2. A2-6 | 2. GSK 988TA Absolute CNC Sistemi |
| 3. Servo Şpindel | 3. Hidravlik deşikli patron 8" |
| 4. Mexaniki patron 8" | 4. Hidravlik deşiksiz patron 8" |
| 5. Əl ilə arxa baba | 5. Hidravlik arxa baba |
| 6. Elektrik alət başlığı 4 mövqe | 6. PRAGATI BTP63 elektrik başlığı 8 mövqe |
| 7. Bərkidilmiş istiqamətləyicilər | 7. Avtomatik ştanqa qidalandırıcı |
| 8. Yağ separatoru |
CK6136 Flat Bed Lathe Machine Specification
| Konfiqurasiya | CK6136 | ||
|---|---|---|---|
| Emal İmkanları | Yataq üzərindəki maks. emal diametri | φ/mm | 400 |
| Sürgü üzərindəki maks. emal diametri | φ/mm | 180 | |
| Maks. emal uzunluğu | mm | 750 | |
| Maks. emal diametri | φ/mm | 300 | |
| Şpindel | Şpindel flanesi tipi | GB59001 | A2-6 |
| Şpindel konusu | φ/mm | 61 | |
| Şpindel sürəti diapazonu | r/min | 60-3500 | |
| Şpindel ötürücüsü | Servo | ||
| Şpindel çıxış momenti | N·m | 72 | |
| Əsas mühərrik gücü | kW | 7.5 | |
| Patron tipi | Manual | ||
| Patron ölçüsü | inch | 8 | |
| Ötürmə sürəti | X oxu üzrə sürətli hərəkət | m/min | 8 |
| Z oxu üzrə sürətli hərəkət | m/min | 10 | |
| X oxu servomüharriki momenti | N·m | 4 | |
| Z oxu servomüharriki momenti | N·m | 6 | |
| X-axis Travel | mm | 200 | |
| Z-axis Travel | mm | 750 | |
| Guideway Type | Hard Guideway | ||
| Alət Başlığı | Alət başlığı tipi | Electric 4 Post Turret | |
| Alət ölçüsü | mm | 25×25 | |
| Arxa Baba | Arxa baba tipi | Manual | |
| Arxa baba gilizi diametri | φ/mm | 60 | |
| Arxa baba gilizi yolu | mm | 120 | |
| Arxa baba gilizinin daxili konusu | MT4 | ||
| Qüvvə Mənbəyi | Ümumi nominal güc | KVA | 10 |
| Ümumi nominal cərəyan | A | 20 | |
| Ölçülər və çəki | Dəzgah çəkisi | kg | 1765 |
| Dəzgah ölçüləri | L×W×H(mm) | 1930×1180×1510 |
Görünüş və parametrlər seçilmiş opsiyalardan asılı olaraq bir qədər fərqlənə bilər.
