- C5055/C5055-B CNC Ağır Emal üçün Horizontal Tokar Dəzgahı
1 / 3

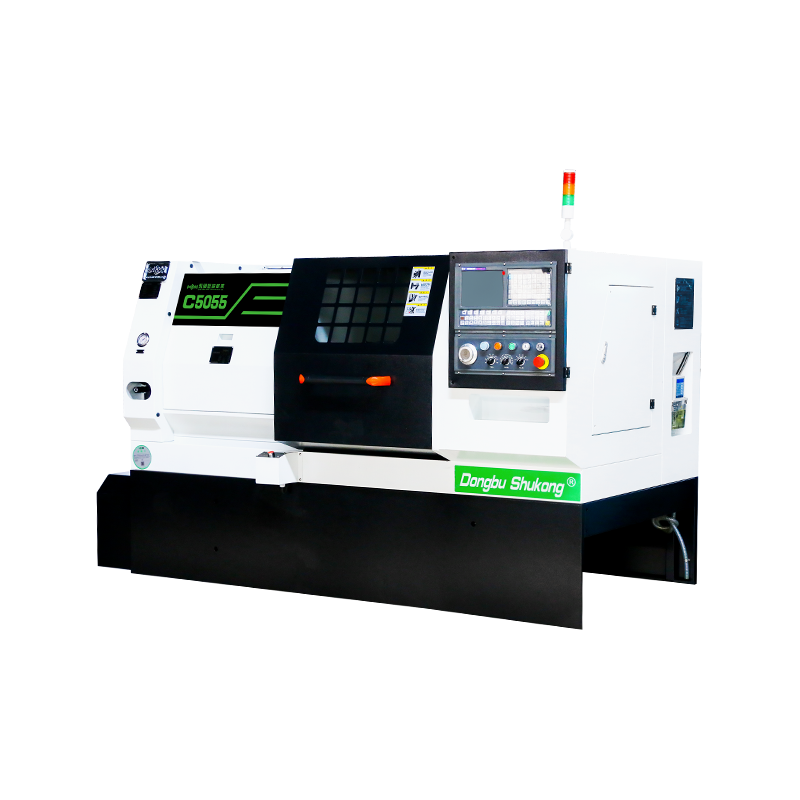

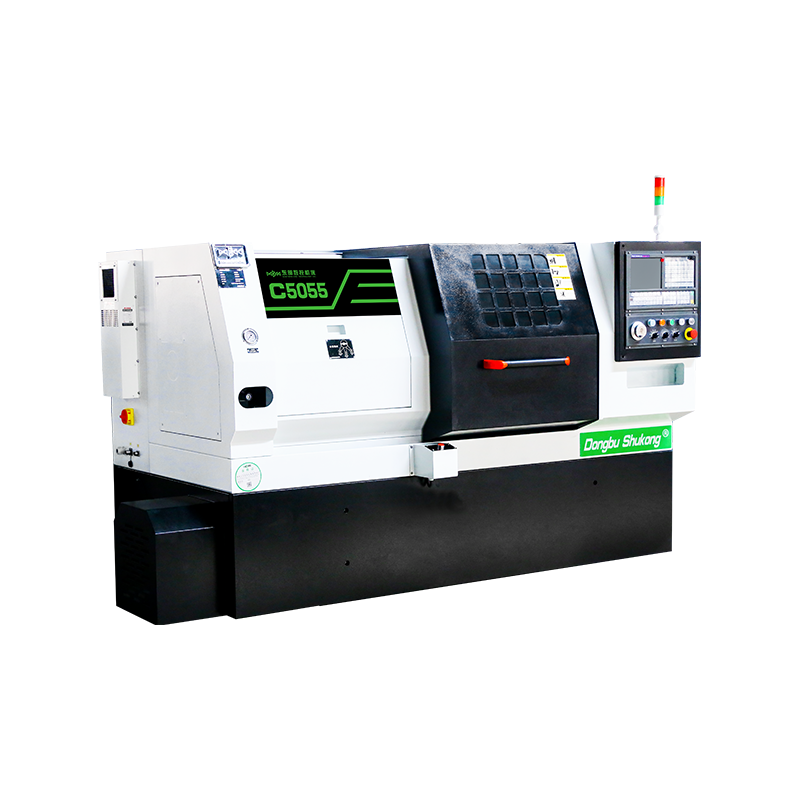

C5055/C5055-B CNC Ağır Emal üçün Horizontal Tokar Dəzgahı
C5055 seriyası horizontal çərçivə və düzbucaqlı sərt istiqamətləndirici reslərlə. Ağır emal zamanı yüksək yük daşıma qabiliyyəti.
Maks. emal diametri: 400mm
Maks. emal uzunluğu: 450mm
Patron ölçüsü: 8" inch
TEXNİKİ PARAMETRLƏR
C5055/C5055-B CNC Ağır Emal üçün Horizontal Tokar Dəzgahı — Təsvir
1. Düzbucaqlı sərt istiqamətləndirici reslərlə horizontal çərçivə — ağır yükləmələrdə yüksək yük daşıma qabiliyyəti, uzunmüddətli dəqiqlik.
2. X və Z servodvigatelləri elastik mufta vasitəsilə ŞVP ilə birləşdirilmişdir — yüksək mövqeləşdirmə dəqiqliyi.
3. Silindrli diyircəkli yastıqlarda mil — yüksək sərtlik və dəqiqlik.
4. Çərçivə daxili gərginlikləri aradan qaldırmaq və ölçü sabitliyini təmin etmək üçün çoxlu tavlanmadan keçir.
Dəzgahın əsas hissələri
| Mil. Mil qutusu ikisıralı qısa silindrli diyircəkli yastıqları iki istiqamətli dayaq kürəli yastıqlarla birləşdirir. Üçpilləli qutu ilə əsas servodvigatel hər diapazonunda fasiləsiz tənzimləmə təmin edir — yüksək moment, yüksək sərtlik, uzun müddətli güclü kəsmə zamanı dəqiqlik sabitliyi. Mil gücü: 7,5 kVt. Konus: Φ70 mm. | |
| Düzbucaqlı istiqamətləndirici reslər. Düzbucaqlı sərt istiqamətləndirici reslərlə horizontal düzüm — yüksək emal sürəti və mövqeləşdirmə dəqiqliyi. X və Z oxları üzrə bərkidilmiş düzbucaqlı istiqamətləndirici reslər güclü kəsmə zamanı yüksək sərtlik və uzunmüddətli dəqiqlik təmin edir. X/Z gedişi: 310/500 mm. Sürətli hərəkət X/Z: 15/15 m/dəq. |
Konfiqurasiya
| Standart təchizat | Əlavə seçimlər |
|---|---|
| 1. SIEMENS 808D Advanced CNC Sistemi | 1. FANUC 0i-TF Plus CNC Sistemi |
| 2. A2-6 | 2. GSK 988TA Absolute CNC Sistemi |
| 3. Servo Şpindel | 3. Hidravlik deşiksiz patron 10" |
| 4. Hidravlik deşikli patron 8" | 4. Avtomatik ştanqa qidalandırıcı |
| 5. Arxa baba yoxdur | 5. Yağ separatoru |
| 6. Elektrik alət başlığı 4 mövqe | |
| 7. Düzbucaqlı istiqamətləyicilər |
C5055 Series Horizontal CNC Lathe Machine Specification
| Konfiqurasiya | C5055 | C5055-B | ||
|---|---|---|---|---|
| Emal İmkanları | Yataq üzərindəki maks. emal diametri | φ/mm | 500 | |
| Sürgü üzərindəki maks. emal diametri | φ/mm | 340 | ||
| Maks. emal uzunluğu | mm | 450 | ||
| Maks. emal diametri | φ/mm | 400 | ||
| Şpindel | Şpindel flanesi tipi | GB59001 | A2-6 | |
| Şpindel konusu | φ/mm | 70 | 62 | |
| Şpindel sürəti diapazonu | r/min | 26-200;200-655;655-1607 | 60-3500 | |
| Şpindel ötürücüsü | Gear | Servo | ||
| Şpindel nominal momenti | N·m | 1150 | 110 | |
| Əsas mühərrik gücü | kW | 7.5 | ||
| Patron tipi | Hydraulic Through Chuck | |||
| Patron ölçüsü | inch | 8 | ||
| Ötürmə sürəti | X oxu üzrə sürətli hərəkət | m/min | 15 | |
| Z oxu üzrə sürətli hərəkət | m/min | 15 | ||
| X oxu servomüharriki momenti | N·m | 5 | ||
| Z oxu servomüharriki momenti | N·m | 7.5 | ||
| X-axis Travel | mm | 310 | ||
| Z-axis Travel | mm | 500 | ||
| Guideway Type | Rectangular Guideway | |||
| Alət Başlığı | Alət başlığı tipi | Electric 4 Post Turret | ||
| Alət ölçüsü | mm | 25×25 | ||
| Arxa Baba | Arxa baba tipi | No Tailstock | ||
| Qüvvə Mənbəyi | Ümumi nominal güc | KVA | 13 | |
| Ümumi nominal cərəyan | A | 25 | ||
| Ölçülər və çəki | Dəzgah çəkisi | kg | 2295 | |
| Dəzgah ölçüləri | L×W×H(mm) | 2460×1600×1600 |
Görünüş və parametrlər seçilmiş opsiyalardan asılı olaraq bir qədər fərqlənə bilər.
