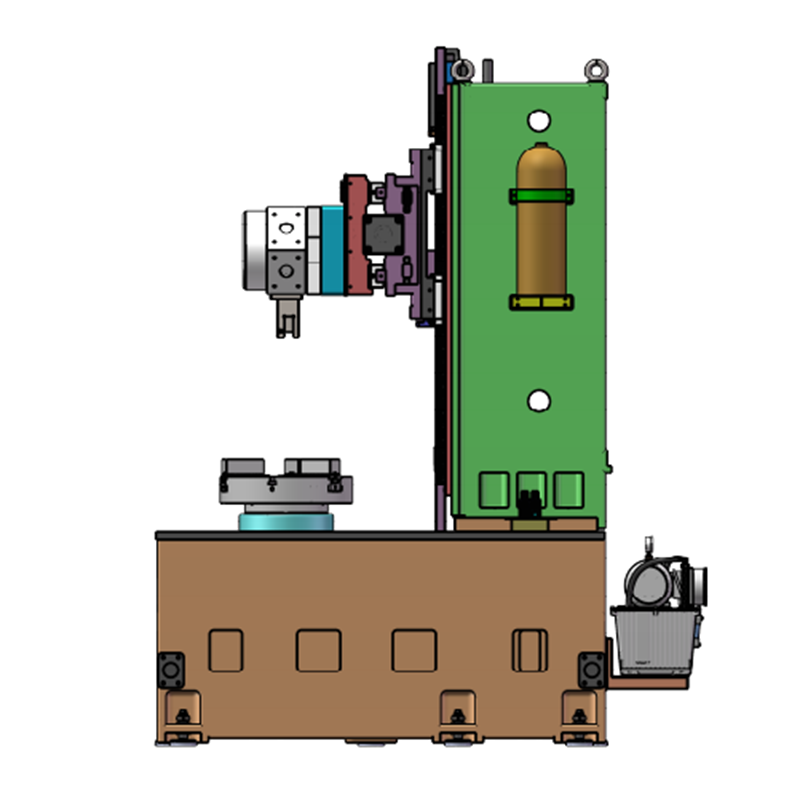

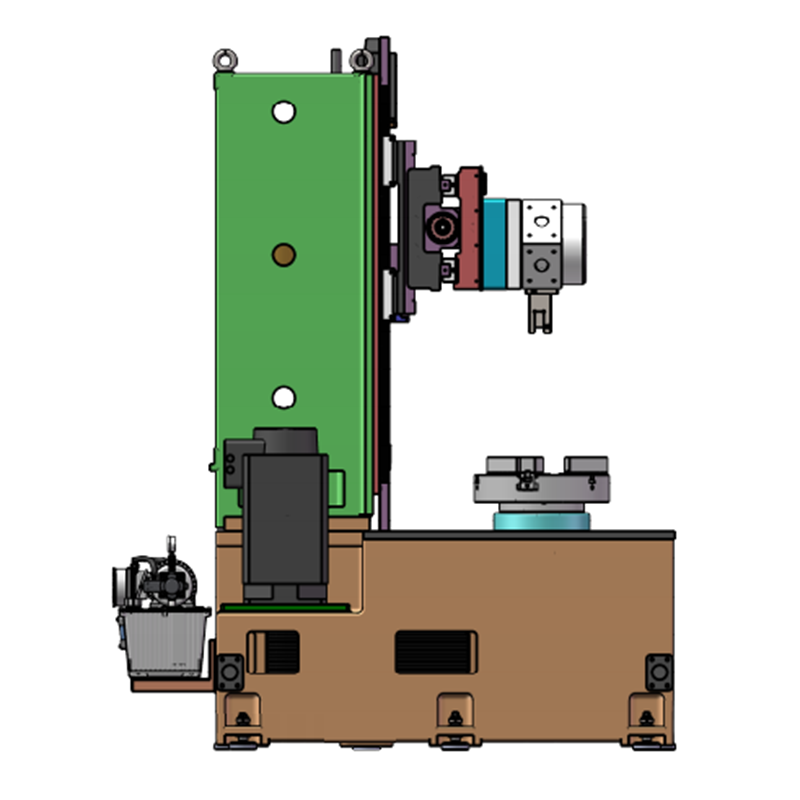

VTC100 CNC Жогорку тактыктагы тик токарный станок
VTC100 тик токарный станогу чоң деталдар үчүн. Инструменталдык жабдуунун кең мүмкүнчүлүктөрү, конфигурацияланган параметрлер.
Макс. иштетүү диаметри: 1000mm
Патрон өлчөмү: 21" inch
ТЕХНИКАЛЫК ПАРАМЕТРЛЕР
VTC100 CNC Жогорку тактыктагы тик токарный станок — Сүрөттөмө
VTC100тун негизги өзгөчөлүктөрүнүн бири — универсалдуулук. Инструменталдык жабдуунун кең тандоосу жана ийкемдүү конфигурацияланган параметрлер станокту ар кандай милдеттерге ыңгайлаштырууга мүмкүндүк берет.
Шпинделдин жогорку кубаттуулугу жана конструкциянын катуулугу диаметри 1000 ммге чейинки оор даярдамаларды иштетүүдө жогорку өндүрүмдүүлүктү камсыз кылат.
Станоктун Негизги Компоненттери
| Станина. 1. Жогорку дирилдөөгө туруктуулук — инокуляциясы бар куюлган чоюн. 2. Чоң ачылуу бурчтагы кең жаңгак чыгаруу каналдары — кесүү жылуулугун натыйжалуу чыгаруу. 3. Конечные элементтер ыкмасы (КЭМ) боюнча анализдин жана кабыргалардын оптималдуу жайгашуусунун аркасында катаал конструкция жана узак мөөнөттүү тактык. | |
| Азот баланстоо системасы. 1. Аккумулятордогу азоттун жогорку басымы слайддардын салмагын баланстайт — жогорку ылдамдыктагы жана жогорку тактыктагы иштетүү, сервомотордун жүктөмүн азайтуу, тактыкты узак убакыт сактоо. 2. Система кубат булагын талап кылбайт — энергиялык натыйжалуу жана экологиялык. | |
| Орнотулган шпиндел. 1. Бир убакта жогорку катуулук, ылдамдык жана тактык талаптарын канааттандырат. 2. Станинанын денесинен 0,02 мм аралык чоң байланыш аянты менен — жогорку катуулук жана дирилдөөгө туруктуулук. 3. Бөтөн бөлүкчөлөрдөн ишенимдүү герметизация — оор шарттарда туруктуу иш. Шпиндел ылдамдыгы: 1500 айт/мин. Кубаттуулугу: 30 кВт. |
Конфигурация
| Стандарттык Комплектация | Кошумча Опциялар |
|---|---|
| 1. SIEMENS 828D Basic ЧПУ Системасы | 1. FANUC 0i-TF Plus ЧПУ Системасы |
| 2. A2-15 | 2. GSK 988TA Absolute ЧПУ Системасы |
| 3. Серво Шпиндель | 3. Айдалма аспап башы 12 позиция (BMT65) |
| 4. Гидравликалык тешиксиз патрон 21" | 4. Гидравликалык серво аспап башы 8/12 позиция |
| 5. Тик аспап башы 5 позиция | 5. Май сепаратору |
| 6. Арткы Баба жок | 6. Жаңкы конвейери |
| 7. Роликтүү сызыктуу жетектөөчүлөр |
Vertical Lathe Machine VTC100 Specification
| Конфигурация | VTC100 | ||
|---|---|---|---|
| Иштетүү Мүмкүнчүлүктөрү | Станина үстүндөгү макс. иштетүү диаметри | φ/mm | 1000 |
| Макс. иштетүү бийиктиги | mm | 800 | |
| Макс. иштетүү диаметри | φ/mm | 1000 | |
| Серво Шпиндель | Шпиндель түрү | GB59001 | A2-15 |
| Шпиндель ылдамдыгынын диапазону | r/min | 50-1000 | |
| Шпиндель берүүчүсү | Servo | ||
| Шпиндель чыгуу момент күчү | N·m | 800 | |
| Негизги мотордун кубаты | kW | 22 | |
| Патрон түрү | Hydraulic None Through Chuck | ||
| Патрон өлчөмү | inch | 21" | |
| Берүү Ылдамдыгы | X огу боюнча тез жылдыруу | m/min | 20 |
| Z огу боюнча тез жылдыруу | m/min | 15 | |
| X огунун сервомотор момент күчү | N·m | 22 | |
| Z огунун сервомотор момент күчү | N·m | 30 | |
| X-axis Travel | mm | 650 | |
| Z-axis Travel | mm | 880 | |
| Guideway Type | Roller Linear Guideway | ||
| Аспап Башы | Аспап башынын түрү | Vertical 5 Tool Post Turret | |
| Кескичтин өлчөмү | mm | 32×32 | |
| Ички кескичтин өлчөмү | φ/mm | 50 | |
| Кубат Булагы | Жалпы номиналдык кубат | KVA | 40 |
| Жалпы номиналдык ток | A | 85 | |
| Өлчөмдөр жана Салмак | Станоктун салмагы | kg | 13000 |
| Станоктун өлчөмдөрү | L×W×H(mm) | 2400×3600×3600 |
Тышкы көрүнүш жана параметрлер тандалган опцияларга жараша бир аз айырмаланышы мүмкүн.
