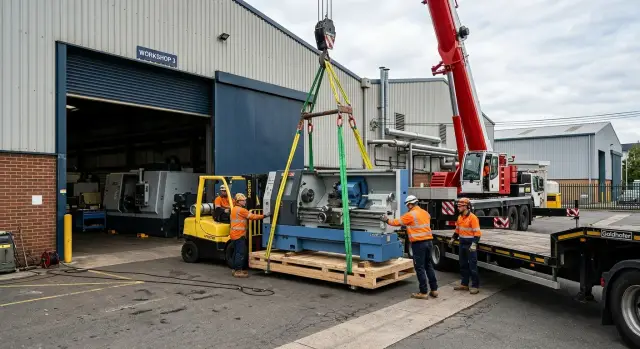

Разгрузка станка: кран, погрузчик или такелажная бригада

Почему разгрузка срывается на месте

Срыв разгрузки обычно начинается не из-за опоздания машины, а из-за слабой подготовки. Многие смотрят только на массу станка и считают, что этого достаточно. На деле вес - лишь часть задачи.

Два станка по 4 тонны могут вести себя при подъеме совсем по-разному. Имеют значение габариты, высота, длина, упаковка, точки подъема и то, как груз стоит в кузове. Компактную машину снять проще, чем длинную и узкую, которая легко уходит в раскачку.

Отдельная проблема - центр тяжести. Если он смещен вверх или в сторону, груз быстро перекашивает. Погрузчик теряет устойчивость, а крану уже не хватает безопасного положения для работы. Бригада начинает менять строповку прямо на месте, и простой растет с каждой минутой.

Часто никто заранее не проверяет маршрут до точки установки. По документам станок проходит в ворота, но в реальности мешают упаковка, выступающие элементы, угол поворота или низкая перемычка. Бывает и хуже: груз снимают с машины, а дальше он просто не входит в цех.

Пол тоже недооценивают. Он может спокойно держать станок после монтажа, но не выдерживать нагрузку во время перемещения. Тяжелый погрузчик, катки или рохля создают совсем другую схему нагрузки. Если бетон слабый или внутри есть пустоты, риск резко растет.

На практике проблемы выглядят очень приземленно: крану не хватает места для вылета, погрузчик не проходит по высоте, пол трещит под колесами, а схема строповки оказывается не под рукой. Каждая мелочь сама по себе не выглядит критичной, но вместе они срывают разгрузку.

С токарными станками с ЧПУ это случается особенно часто. Они тяжелые, чувствительны к перекосу и плохо переносят резкие движения. Поэтому разгрузка срывается не из-за одной большой ошибки, а из-за цепочки мелких промахов, которые никто не проверил заранее.

Какие данные собрать до приезда машины

Проблемы на разгрузке чаще начинаются не с техники, а с неточных данных. Если водитель уже стоит на площадке, а вы только в этот момент уточняете массу, высоту тары и ширину ворот, ошибка почти неизбежна.

Для разгрузки нужны не общие цифры, а точные параметры из паспорта, упаковочного листа и схемы установки. Лучше собрать их в одном файле или распечатать на одном листе, чтобы к ним сразу могли обратиться водитель, мастер и такелажники.

До приезда машины проверьте массу станка и массу в транспортной таре, длину, ширину и высоту самого оборудования и упаковки, точки строповки и места под вилы, размеры ворот и внутренних проездов, а также точное место установки в цехе.

С массой ошибаются постоянно. В паспорте часто указан вес базовой комплектации, а на машине приезжает станок с патроном, транспортером стружки, баком СОЖ и защитной тарой. Разница получается заметной. Для крана и погрузчика это уже не мелочь, а расчетная нагрузка.

С габаритами история та же. Сам станок может проходить в ворота, а упаковка - нет. Еще один частый промах - поворот внутри цеха. Прямой проем шириной 3 метра не помогает, если сразу за ним идет узкий коридор и длинную тару нужно разворачивать почти на месте.

Точки строповки ищите только в документации производителя. Нельзя цеплять станок "по месту", за кожух или за узел, который просто кажется прочным. Для токарных станков с ЧПУ это особенно опасно: внешние панели держат форму, но не рассчитаны на вес всей машины.

Место установки тоже нужно знать заранее, а не примерно. Отметьте финальную точку на полу, оставьте запас для подвода рохли или погрузчика, проверьте пол и свободное пространство вокруг. Если станок ставят сразу на фундаментные опоры, подготовьте их до приезда машины.

У поставщиков вроде EAST CNC такие данные обычно запрашивают заранее. Это не бюрократия. Один точный замер ворот или одна правильная схема строповки часто экономят целый день и помогают избежать ремонта еще до первого запуска.

Когда выбирать кран

Кран выбирают, когда станок нужно снять прямо с трала и поставить рядом с точкой заноса. Для тяжелого оборудования это часто самый короткий путь: меньше промежуточных перемещений, меньше разворотов на тесной площадке. Если разгрузка идет во дворе с плохим подъездом, кран нередко безопаснее погрузчика.

Он особенно полезен, когда машина не может встать вплотную к воротам. Такое бывает, если въезд узкий, рядом стоит другое оборудование, есть высокий бордюр, пандус или ливневый лоток. Кран переносит груз через препятствие за один подъем, а не тащит его по неровной поверхности.

Типичный пример: станок приехал на трале, до ворот еще 8-10 метров, между ними бордюр и мягкий грунт после дождя. Погрузчик в такой ситуации может потерять устойчивость или просто не вписаться в радиус поворота. Кран решает задачу, но только если площадка подготовлена.

Перед заказом крана мало знать массу станка по паспорту. Нужны размеры груза, точки строповки, высота трала и расстояние от места стоянки машины до точки установки. Еще до начала работ стоит проверить, хватает ли места для опор, достает ли стрела на нужном вылете, нет ли сверху проводов или навесов и выдержит ли грунт нагрузку.

Самая частая ошибка проста: смотрят только на паспортную грузоподъемность крана. Но грузоподъемность меняется в зависимости от вылета стрелы, положения машины и условий на площадке. На бумаге запас есть, а на месте оказывается, что безопасно поднять станок кран уже не может.

Когда подходит погрузчик

Погрузчик удобен, когда станок нужно снять с машины и перевезти на короткое расстояние до места установки. Этот вариант работает, если путь простой: без ям, сильных уклонов и тесных поворотов. Для многих цехов это самый быстрый способ разгрузки, но только при нормальной подготовке площадки.

Главное условие - ровный и твердый пол. Если на пути есть разбитый асфальт, ливневые решетки, бордюры, пороги или мягкий грунт, погрузчик начинает раскачивать груз. Для станка это плохой сценарий: даже небольшой толчок может сместить центр тяжести или повредить основание.

Номинальную грузоподъемность погрузчика нельзя подбирать впритык к массе станка. Нужен запас. Иначе машина может поднять груз только на бумаге, а в реальности потеряет устойчивость на повороте или неровности. Часто смотрят лишь на цифру в паспорте и не учитывают центр нагрузки, упаковку и навесное оборудование.

Имеют значение и вилы. Если они слишком короткие, станок опирается не всей площадью и начинает "клевать" вперед. Если не хватает высоты подъема, груз нельзя безопасно снять с кузова или точно поставить на место. До приезда техники заранее сверьте массу станка вместе с упаковкой, длину опорной части, высоту кузова машины и ширину проходов.

Погрузчик хорош там, где маршрут почти прямой. Если тяжелый станок нужно разворачивать на тесном участке, риск резко растет. Оператору приходится маневрировать по сантиметрам, и груз легко увести в сторону. В такой ситуации часто дешевле сразу позвать такелажников, чем потом ремонтировать станок или пол.

Обычная картина выглядит так: токарный станок с ЧПУ привезли в цех, от ворот до места установки 8 метров, пол ровный, проем широкий, поворот один и плавный. Здесь погрузчик обычно справляется спокойно. Если тот же станок нужно везти через старый склад с перепадом пола и узким коридором, это уже плохой выбор.

Для оборудования, которое поставляет EAST CNC, погрузчик часто подходит именно для короткого финального участка внутри подготовленного цеха. Но решение стоит принимать не по привычке, а по реальным условиям на месте.

Когда нужна такелажная бригада

Если кран или погрузчик могут снять станок с машины, это еще не значит, что они доведут его до точки установки. Такелажная бригада нужна тогда, когда груз надо завести внутрь цеха, развернуть в проходе, провести через ворота с небольшим запасом и поставить на место без рывков.

Для тяжелого станка с ЧПУ это обычная история. Снаружи места много, а внутри мешают колонны, кабель-каналы, старое оборудование и неровный пол. В таких условиях разгрузка быстро превращается в точную работу на сантиметры.

Когда без них не обойтись

Такелажников обычно зовут, если станок нельзя подать прямо к месту установки. Например, оборудование разгрузили у ворот, а дальше его нужно провести 15-20 метров по цеху, сделать поворот и поставить в линию с другими машинами. Погрузчик на таком участке часто уже бесполезен или просто не помещается.

Они работают там, где нужен не только подъем, но и аккуратное перемещение. Для этого используют ролики, домкраты и траверсу. Домкраты помогают безопасно приподнять станок, ролики - плавно перекатить его по полу, а траверса нужна, если важно держать груз ровно и не перегружать точки строповки.

Обычно без такелажной бригады не обходятся в четырех случаях: при узких проходах и поворотах внутри цеха, при небольшом запасе по высоте под воротами или балками, при точной установке на фундамент или анкеры и при работе с чувствительным оборудованием, которое нельзя резко наклонять.

Есть еще один момент, который часто упускают. На площадке должен быть один человек, который дает команды всей группе. Если указания одновременно идут от мастера, водителя погрузчика и монтажников, ошибки начинаются очень быстро. Нужен один ответственный, который видит маршрут, следит за зазорами и останавливает работу, если что-то идет не так.

На практике такелажная бригада экономит не столько время, сколько снижает риск. Это особенно заметно в финальной установке, когда станок нужно не просто довезти до места, а выставить ровно, без перекоса и лишних попыток.

Как выбрать способ разгрузки по шагам

Разгрузка станка редко зависит только от того, что свободно сегодня: кран или погрузчик. Ошибка обычно начинается раньше, когда на площадке не сверили массу, не измерили проезд и не разделили две разные задачи: снять станок с машины и переместить его внутри цеха. Один и тот же способ может хорошо работать на улице и совсем не подходить внутри.

Удобнее идти по простой схеме.

1. Поднимите документы на станок и упаковку. Нужны полная масса, габариты, точки строповки и данные по центру тяжести. Если центр тяжести смещен, подъем "по привычке" легко дает перекос уже в первые секунды.

2. Измерьте весь путь, а не только место у ворот. Проверьте ширину проездов, высоту ворот, радиусы поворота, состояние пола, уклон, пороги и места, где техника не сможет развернуться. Для тяжелого токарного станка с ЧПУ это часто важнее, чем сама грузоподъемность машины.

3. Разделите работу на этапы. Отдельно решите, кто снимает станок с транспорта, и отдельно - кто перемещает его внутри. Кран удобен для съема с машины, но не решает вопрос с узкими проходами. Погрузчик быстро работает на ровной площадке, но теряет устойчивость на плохом покрытии. Такелажная бригада нужна там, где приходится аккуратно разворачивать станок и точно ставить его на место.

4. Подбирайте технику под реальные условия площадки. Если под машиной мягкий грунт, проседает асфальт или мало места для опор, кран может создать больше проблем, чем пользы. Если пол в цехе слабый, не стоит пускать внутрь тяжелый погрузчик без расчета нагрузки.

5. Сверьте график. Доставка, разгрузка, перемещение, монтаж и пуск должны идти без больших пауз. Когда станок уже сняли с машины, а место еще не готово, риск повреждения растет сразу.

На практике помогает одна короткая карта работ: кто командует разгрузкой, какая техника приезжает, где она встает, по какому маршруту идет станок и когда команда начинает монтаж. Для поставок сложного оборудования, с которыми работает EAST CNC, такая дисциплина особенно полезна. Чем тяжелее станок и чем теснее площадка, тем меньше права на импровизацию.

Где чаще всего ошибаются

Срыв разгрузки редко случается из-за одной большой причины. Обычно подводят мелочи, которые никто не сверил заранее. Люди часто смотрят только на массу в паспорте и по этой цифре заказывают кран или погрузчик. Такой расчет ломается уже на площадке.

Паспортная масса почти никогда не равна тому, что реально лежит в кузове. К станку добавляются деревянная тара, патрон, гидростанция, транспортер стружки, крепеж, инструмент, запасные узлы и отдельная оснастка. Иногда разница кажется небольшой, но при подъеме с борта и развороте в узком проезде запас по грузоподъемности исчезает очень быстро.

Не меньше проблем дает пол. Многие проверяют ворота и забывают про бетонную плиту, старое покрытие, кабель-каналы, люки и участки после ремонта. Погрузчик может проехать пустым без вопросов, а под полной массой дать перегрузку на колесо. В итоге техника уже на объекте, а безопасно довезти станок до точки установки никто не может.

На маршруте внутри цеха тоже часто экономят не там, где нужно. Не закрывают пол листами, не снимают лишние двери, не защищают углы колонн и откосы проемов. В итоге страдает не только помещение. Так легко поцарапать кожух, задеть шкаф управления или ударить точную часть станка при повороте.

Самая нервная ошибка начинается в момент движения груза. Команда есть, а общего плана нет. Один человек машет крановщику, второй тянет тележку, третий просит сместиться на полметра. Когда груз двигают по голосам, а не по схеме, риск растет мгновенно.

Перед работой стоит зафиксировать пять вещей: реальную массу каждого места, маршрут от машины до точки установки, допустимую нагрузку на пол, защиту пола и проемов на пути и одного ответственного, который подает команды всей группе.

Для обычного цеха этого уже достаточно, чтобы убрать большую часть сбоев. Если пройти маршрут пешком за день до приезда машины, можно заранее заметить порог, узкий поворот или слабый участок пола. Такая проверка часто полезнее, чем аренда техники с избыточным запасом.

Короткая проверка перед днем разгрузки

Многие проблемы начинаются не на дороге и не у станка. Они начинаются на площадке, где забыли убрать поддон, оставили машину у ворот или не подготовили защиту пола. Из-за такой мелочи разгрузка легко растягивается на полдня.

Сначала освободите весь путь от машины до точки установки. Проверьте ворота, проезды, повороты, пороги и место, где техника будет разворачиваться. Уберите легковые машины, тележки, ящики, паллеты и лишний инструмент. Даже один предмет в узком проходе может сорвать безопасный заезд погрузчика или работу такелажников.

Потом подготовьте то, что обычно ищут в последний момент: прокладки, стропы, траверсы и защитные листы для пола. Если пол наливной, плиточный или уже нагружен другим оборудованием, лучше сразу закрыть его фанерой или металлическими листами в местах проезда и опоры. Это проще, чем потом чинить покрытие и спорить о повреждениях.

Отдельно проверьте людей и время. Все участники должны знать точный час подачи машины и порядок действий. Кто встречает водителя, кто открывает ворота, кто показывает место установки, кто принимает станок по внешнему виду - эти роли лучше назначить заранее. Когда на площадке ждут друг друга и созваниваются по кругу, простой растет очень быстро.

Свежие фото площадки тоже помогают. Снимите вход, путь перемещения, повороты и место установки. Добавьте размеры дверей, высоту проема, ширину проходов и расстояние до колонн или стен. Если станок поставляет EAST CNC, такие фото и размеры помогают заранее понять, хватит ли погрузчика или лучше готовить кран и такелаж.

Короткий список перед выездом машины выглядит так:

• путь до места установки чистый и свободный;
• пол защищен, стропы и прокладки подготовлены;
• все участники знают время подачи и ответственного;
• фото площадки и размеры уже переданы тем, кто организует разгрузку.

Обычно этого достаточно, чтобы работа прошла спокойно и без лишних остановок.

Пример для обычного цеха

Токарный станок с ЧПУ привезли на трале к небольшому цеху. Снаружи все выглядит просто: ворота широкие, площадка перед входом ровная, места для автокрана хватает. Проблема начинается внутри, где сразу за воротами идет узкий поворот между колонной и уже установленным оборудованием.

В такой ситуации разгрузка обычно идет в два этапа. Сначала кран снимает станок с трала у входа и ставит его на подготовленную площадку рядом с воротами. Потом такелажная бригада ставит станок на ролики, ловит центр тяжести и медленно заводит его внутрь по нужной траектории.

Погрузчик здесь часто кажется самым простым вариантом, но на деле он упирается сразу в два ограничения: запас по высоте мачты и радиус поворота. Если проход узкий, а поворот резкий, погрузчик начинает "размахивать" кормой и рискует задеть ворота, колонну или шкаф управления.

Даже если по грузоподъемности погрузчик подходит, это еще не значит, что он довезет станок до места. У тяжелого токарного станка большая часть массы находится внизу, но корпус при движении все равно нельзя дергать и резко разворачивать. На тесном участке вилы часто приходится поднимать выше, чем хотелось бы, а это добавляет риск.

У связки "кран плюс такелаж" в таком цехе есть понятный плюс: каждая техника делает свою часть работы. Кран решает задачу на улице, где ему хватает вылета и места для опор. Такелажники решают задачу внутри, где важнее не скорость, а точность на каждом метре.

Обычно это выглядит так:

• кран снимает станок с машины у ворот;
• станок ставят на прочные подкладки;
• такелажники заводят его внутрь на роликах;
• на повороте станок разворачивают постепенно, по несколько сантиметров;
• у точки установки его выставляют и готовят к монтажу.

Такой сценарий часто дешевле, чем вторая попытка после неудачного заезда погрузчиком. Один неверный маневр легко съедает полдня, а иногда оставляет вмятину на корпусе, треснувшую плитку или сбитую геометрию основания. Для цеха с тесным входом лучше сразу делить работу между краном и такелажной бригадой, чем пытаться решить все одной машиной.

Что делать после разгрузки

Когда станок уже стоит на полу и стропы сняты, работа не закончена. Именно в этот момент часто находят вмятины, недостающие позиции в комплекте или понимают, что до точки подключения не хватает места.

Сразу осмотрите станок вместе с теми, кто принимал поставку. Не откладывайте проверку на вечер или на следующий день. Потом сложнее понять, что случилось в дороге, а что уже на площадке.

Что проверить сразу

Начните с простого осмотра. Посмотрите на кожухи, двери, электрический шкаф, упаковку, крепежные точки и опоры. Ищите царапины, следы удара, перекосы, трещины на облицовке и любые признаки того, что станок задели при разгрузке.

После этого сверьте комплектность по документам и по факту. На месте должны быть не только сам станок, но и все, без чего запуск затянется: оснастка из поставки, кабели, паспорт, инструкции, крепеж и дополнительные узлы, если они входили в комплект.

Полезно сразу сделать 6-10 фото с разных сторон. Если есть повреждение, снимите и общий вид, и крупный план. Такая фиксация экономит время, когда потом приходится разбирать спорные моменты.

Для приемки достаточно короткого списка:

• внешний осмотр корпуса и упаковки;
• проверка комплектности по накладной;
• фото места установки и состояния станка;
• отметка точного положения под выверку;
• согласование даты и порядка пуско-наладки.

Не двигайте станок по цеху несколько раз "на глаз". Сразу зафиксируйте точное место, где его будут выверять и подключать. Проверьте проходы, расстояние до стены, доступ к шкафу, место для обслуживания, подвод электрики, воздуха и СОЖ, если она нужна. Один лишний перенос легко съедает полдня и добавляет риск для направляющих и облицовки.

До первого запуска

Первый пуск без понятного плана часто заканчивается мелкими, но дорогими ошибками. Сначала станок выверяют, затем подключают питание и нужные коммуникации, снимают транспортные фиксаторы, проверяют уровни рабочих жидкостей и только потом делают пробный запуск.

Если пуско-наладку проводит подрядчик или поставщик, согласуйте порядок заранее. Кто отвечает за выверку, кто подключает станок, кто проверяет электрику, кто подписывает акт и в какой момент оператор может начинать работу. Чем раньше это проговорить, тем меньше суеты в день запуска.

Если поставку ведет EAST CNC, лучше еще до отгрузки обсудить массу станка, габариты, способ разгрузки и точное место установки. Компания сопровождает подбор, поставку, пуско-наладку и сервис, поэтому такие детали проще сверить заранее, а не в тот момент, когда машина уже стоит у цеха.

Один простой порядок работает почти всегда: сначала принять станок, потом точно поставить и только после этого включать.
