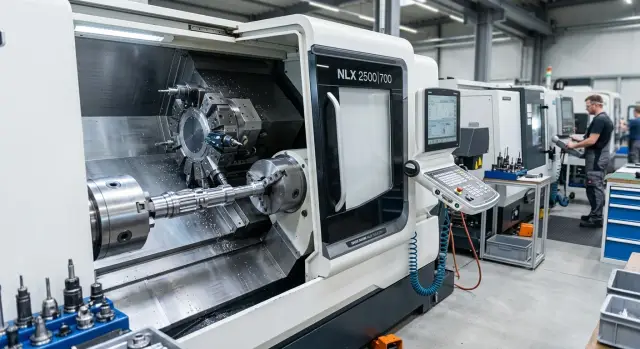

Противошпиндель в серии: когда он реально экономит время

Где теряется время при второй установке

Чаще всего цикл растет не на резании, а в паузах между двумя сторонами детали. После первой операции оператор снимает деталь, откладывает ее в лоток и ждет следующего шага. Если второй токарный станок с ЧПУ занят, партия просто стоит. В отчете это выглядит как мелочь, но за смену набегают десятки минут, а иногда и часы.

Потом начинается сама вторая установка. Деталь нужно снова взять, очистить, заново зажать и поймать базу. Даже у опытного оператора это не один жест. Он проверяет посадку, вылет и биение, иногда правит кулачки или упор. На бумаге 2-3 минуты кажутся пустяком. На партии в 200 деталей это уже часы, в которые металл не режется.

Отдельно съедает время контроль. После перебазирования оператор почти всегда меряет деталь внимательнее, чем после первой стороны. Это нормально: надо убедиться, что вторая сторона не ушла по соосности, длине или торцу. На каждую деталь уходят дополнительные замеры, а если есть сомнение, станок останавливают и проверяют снова.

Обычно потери сидят в четырех точках:

• снятие детали и перенос к следующей операции
• ожидание свободного второго станка
• повторный зажим и поиск базы
• дополнительный контроль после новой установки

Есть и более дорогой риск. Ошибка на второй установке портит не заготовку, а уже обработанную сторону. Если зажим сместился даже немного, брак появляется после того, как первая сторона уже забрала время станка, ресурс инструмента и материал. Поэтому маршрут с двумя установками часто кажется дешевым только до первого честного расчета.

В серийной работе такие потери повторяются на каждой детали. Поэтому считать нужно не только время резания, а всю сумму коротких пауз, ожиданий и повторных проверок.

Что меняет противошпиндель в серийной работе

На серии время уходит не только на резание. Часто больше мешают паузы между операциями: снять деталь, отнести на второй станок, снова зажать, проверить вылет, дождаться очереди. Противошпиндель убирает большую часть этих пауз внутри одного цикла.

После первой стороны станок сам перехватывает деталь, и обработка продолжается без ручной переброски. Оператор не ходит между двумя рабочими местами и не тратит минуты на повторную установку. На одной детали разница может выглядеть скромно. На партии из 300 или 500 штук она уже хорошо видна.

Есть и второй эффект. Деталь дольше остается в одной логике базирования, а это обычно помогает лучше держать соосность, чем при второй установке на отдельном оборудовании. Когда деталь снимают, несут, снова зажимают и заново ловят размер, риск биения и смещения растет. Для втулок, валиков и деталей с требованием к взаимному положению двух сторон это важно.

Экономия появляется сразу в нескольких местах: станок перехватывает деталь внутри программы, оператор обслуживает процесс вместо того, чтобы носить полуфабрикаты между операциями, а маршрут идет одним циклом и его проще считать. Заодно проще понять, где именно возникает задержка: в резании, в перехвате или на разгрузке.

Планировать такую схему тоже легче. Когда первая и вторая стороны живут в одном маршруте, мастеру проще видеть реальный такт. Не нужно отдельно считать межоперационный запас, искать свободный второй станок и держать в голове лишние переходы. Один цикл обычно легче нормировать и проще повторять от партии к партии.

Но польза противошпинделя не в том, что он "новее". Он нужен там, где вторая установка съедает заметную долю времени. Если резание занимает 12 минут, а перенос и повторный зажим отнимают 40-50 секунд, выигрыш уже стоит считать. Если же вторая операция редкая, простая и почти не влияет на выпуск, эффект может быть скромным.

Как посчитать оба маршрута по шагам

Считать лучше по секундомеру и по факту цеха, а не по памяти оператора. Разница между двумя схемами часто прячется не в резании, а в мелких действиях вокруг детали.

Если вы оцениваете противошпиндель в серии, разложите оба маршрута на одинаковые элементы. Тогда сравнение получится честным, а не "на глаз".

Маршрут с перехватом внутри станка

Сначала отделите чистое резание от вспомогательных действий. Время резания обычно видно в программе, а перехват, синхронизацию шпинделей, отвод инструмента, переориентацию и съем детали лучше замерять отдельно на реальном цикле.

Удобно записать расчет так:

• первая сторона детали - время резания
• перехват в противошпиндель - отдельный замер
• вторая сторона - время резания
• открытие патрона, съем и загрузка новой заготовки - отдельный замер

Такой разбор быстро показывает, где уходит лишнее. Бывает, что сам перехват занимает 12-20 секунд, хотя оператору кажется, что почти минуту. Бывает и наоборот: программа быстрая, но станок долго ждет безопасную позицию, и выигрыш тает.

Маршрут со второй установкой

Теперь посчитайте тот же цикл, если деталь идет на отдельное оборудование. Здесь тоже не стоит сваливать все в одну цифру. Снимите первую операцию, перенос детали, ожидание свободного станка, повторный зажим, проверку базирования и только потом вторую обработку.

Ожидание часто ломает весь расчет. На бумаге вторая установка может выглядеть всего на 30-40 секунд длиннее, но если второй станок занят хотя бы несколько минут в каждом цикле, выпуск за смену падает заметно.

Для проверки хватит простой таблицы по каждому шагу. Если на внутренний перехват уходит 18 секунд, а на перенос, очередь, зажим и контроль второй установки - 95 секунд, разница уже 77 секунд на деталь. На партии в 300 штук это почти 6,5 часа.

Смотрите не только на время одной детали. Сравнивайте, сколько готовых деталей выходит за смену, какой станок становится узким местом и сколько раз оператор вмешивается в процесс. Именно здесь видно, дает ли схема со встроенным перехватом реальную экономию или вторая установка пока остается терпимым вариантом.

Когда противошпиндель дает заметный выигрыш

Самая заметная польза появляется там, где деталь нужно закончить с двух сторон и при этом нельзя терять базу. Если после первой стороны деталь снимают, несут на второй станок и снова выставляют, участок тратит минуты не на резание, а на перенос, зажим и проверку биения. В серии эти минуты быстро превращаются в часы.

Особенно хорошо это видно, когда вторая сторона короткая. Допустим, на ней есть только подрезка торца, одна канавка и сверление. Сама обработка занимает 40-60 секунд, а новая установка на отдельном рабочем месте тянет на 2-3 минуты. Тогда цикл сокращается не потому, что резец снимает металл быстрее, а потому, что станок сам перехватывает деталь внутри одного маршрута.

Эффект накапливается быстрее, если партии идут регулярно и без резкой смены номенклатуры. Когда предприятие месяцами делает похожие позиции, экономия на второй установке повторяется на каждой детали и не теряется на постоянных переналадках.

Выигрыш становится еще заметнее, когда один оператор ведет сразу несколько станков. Отдельная вторая операция почти всегда просит внимания: снять деталь, донести, зажать, проверить, запустить. Перехват внутри токарного станка с ЧПУ снимает часть этой ручной работы. Оператор реже бегает между постами, и ритм участка становится ровнее.

Противошпиндель стоит считать всерьез, если деталь нужно обрабатывать с двух сторон без смещения базы, вторая сторона короткая, партия повторяется регулярно, а вторая операция уже тормозит участок. То же касается ситуаций, когда один оператор обслуживает несколько единиц оборудования и лишние ручные действия начинают мешать выпуску.

Простой пример: корпус-втулка идет партией 800 штук. Первая сторона занимает 2 минуты 20 секунд, вторая - 35 секунд. Если на второй операции рабочий тратит еще 1 минуту 40 секунд на установку и контроль, суммарный цикл заметно раздувается. Если станок перехватывает деталь сам, эти лишние действия почти исчезают. На длинной серии разница выражается уже не в процентах на бумаге, а в реальных сменах, которые участок освобождает.

Когда вторая установка остается разумной

Противошпиндель не всегда дает лучший маршрут. Если партия маленькая, а номенклатура часто меняется, отдельная вторая установка часто проще. Наладчик быстрее перестроит привычную операцию, чем будет каждый раз доводить перехват, синхронизацию и логику цикла под новую деталь.

То же самое бывает, когда обработка второй стороны нужна не для каждой детали. Например, из 100 заготовок только 30 идут на доработку торца или дополнительное сверление. В такой схеме нет смысла прогонять весь поток через более сложный цикл внутри одного станка. Проще отправлять только нужные детали на отдельную операцию.

Иногда причина еще проще: вторая сторона требует другого станка или другой оснастки. Классический случай - после токарной операции деталь нужно ставить на фрезерный центр, в специальный патрон или в приспособление с поддержкой. Тогда противошпиндель не убирает второй этап, а только добавляет лишнюю сложность в первый. Маршрут с двумя установками остается понятнее и дешевле в наладке.

С длинными и гибкими деталями перехват тоже не всегда хорош. Тонкий вал, трубная заготовка или деталь с малой жесткостью может смещаться, пружинить и давать биение после передачи между шпинделями. На бумаге сокращение цикла выглядит красиво, а в цехе появляются поджимы, люнеты, пробные детали и лишний контроль. Время снова уходит не на резание, а на удержание размера.

Есть и чисто производственный момент. Если первый токарный станок с ЧПУ уже загружен почти без пауз, добавлять в него вторую сторону может быть невыгодно. Один станок станет узким местом, а соседнее оборудование будет простаивать. В таком случае разумнее разделить операции и держать поток ровнее.

Перед решением полезно ответить на четыре вопроса: партия повторяется часто или сегодня одна деталь, завтра другая; вторая сторона нужна всем деталям или только части партии; можно ли надежно перехватить деталь без потери размера; не перегрузит ли вторая операция первый станок. Если хотя бы на два вопроса ответ неудобный, вторая установка еще долго останется нормальным решением.

Пример на простой детали

Возьмем простую втулку. С одной стороны нужно проточить наружный диаметр, расточить отверстие и снять фаску. С другой - подрезать торец до размера и снять еще одну фаску. Геометрия обычная, без сложной фрезеровки. На таких деталях хорошо видно, когда противошпиндель дает не красивую идею, а реальную прибавку по выпуску.

Если вести деталь по маршруту со второй установкой, картина часто такая:

• 38 с на первую сторону
• 6 с на съем детали
• 14 с на перенос, разворот и повторный зажим
• 4 с на проверку посадки и вылета
• 27 с на обработку второй стороны

Итого получается около 89 секунд на штуку. Время резания здесь не самое большое. Почти четверть цикла уходит на руки оператора и повторный зажим.

Теперь тот же пример на токарном станке с ЧПУ, где станок сам перехватывает втулку противошпинделем. Первая сторона занимает те же 38 секунд. Перехват и отрезка добавляют около 8 секунд, а вторая сторона идет без переноса детали и без нового ручного зажима. В итоге цикл получается примерно 63-66 секунд на штуку, в зависимости от синхронизации и времени обработки обратной стороны.

Разница кажется небольшой, пока не посчитать серию. Даже если взять экономию 24 секунды на штуке, партия в 3000 втулок дает 72 000 секунд, или 20 часов чистого времени. Если в месяц проходит 6000 штук, это уже 40 часов. По сути, цех получает еще одну рабочую смену без найма людей и без лишней суеты у станка.

Есть и еще один плюс. При второй установке оператор каждый раз чуть по-разному сажает деталь. На простой втулке это легко дает небольшой разбег по торцу или фаске. Когда станок сам перехватывает деталь внутри цикла, этот риск ниже, а маршрут получается ровнее и предсказуемее.

Такой пример не значит, что противошпиндель нужен всегда. Если партия маленькая, а вторая установка занимает считаные секунды, выигрыш может быть скромным. Но в серийной работе, где втулка идет сотнями и тысячами штук, разница в десятки секунд на одной детали очень быстро превращается в часы за месяц.

Ошибки при выборе схемы

Выбор между противошпинделем и второй установкой чаще всего ломается не на технике, а на расчете. На бумаге один маршрут может выглядеть быстрее, но в цехе он добавляет лишние минуты на каждом десятке деталей.

Первая ошибка - смотреть только на время резания. Если технолог сравнил лишь чистые секунды по инструменту, он пропустил все, что происходит между переходами: съем детали, перенос, ожидание свободного станка, новая установка и проверка базы. Поэтому маршрут с противошпинделем иногда проигрывает по секундам в программе, но выигрывает по сменному выпуску.

Вторая ошибка - не считать очередь ко второй операции. Отдельный токарный станок с ЧПУ или соседний участок редко ждут только вашу партию. Деталь может обрабатываться 40 секунд, а лежать в накопителе 15 минут. Для разовой позиции это терпимо. Для серии это уже ощутимая потеря времени и рост незавершенного производства.

Часто забывают и про контроль после переворота. После второй установки оператор обычно проверяет биение, длину, соосность и размер от новой базы. На одну деталь уходит немного, но при партии в 500 штук даже лишние 20-30 секунд на контроль дают заметную прибавку. При перебросе детали внутри станка часть таких проверок уходит или становится проще.

Есть и обратная ошибка: брать противошпиндель для разовых заказов только потому, что он кажется удобнее. Если партия маленькая, а деталь простая, выгода может не окупить ни цену станка, ни время на наладку. Вторая установка остается нормальным выбором, когда заказ повторяется редко и сроки не поджимают.

Еще один промах - не проверить жесткость зажима на перехвате. На чертеже все выглядит спокойно, а по факту деталь тонкая, длинная или со слабой зоной хвата. Тогда при перехвате появляются увод, вибрация или следы на поверхности. Вместо сокращения цикла цех получает брак и долгую доводку режима.

Нормальный расчет отвечает на простые вопросы: сколько секунд режет инструмент, сколько минут деталь ждет вторую операцию, сколько времени уходит на переворот и контроль, насколько стабилен перехват и сколько деталей реально проходит за смену. После такого расчета противошпиндель перестает быть красивой опцией и становится обычным производственным решением.

Быстрая проверка перед решением

Решение часто можно принять за 10 минут с секундомером и маршрутной картой. Если вторая установка добавляет 35-60 секунд, это уже не мелочь. На партии в 800 штук такие потери легко превращаются в 8-13 часов чистого времени только на снятие, перенос и повторный зажим.

Если вы оцениваете противошпиндель в серии, не смотрите только на паспорт станка. Смотрите на свой реальный маршрут. На бумаге две операции могут выглядеть нормально, а в цехе одна очередь у соседнего станка ломает весь расчет.

Проверьте пять вещей:

• засеките полный цикл второй установки: снять деталь, донести, поставить, выверить, зажать и получить первую годную деталь
• посчитайте обычный размер партии
• оцените требование к соосности после переворота
• посмотрите, есть ли ожидание у соседнего станка
• ответьте честно, сможет ли один станок закрыть весь маршрут без лишних компромиссов по инструменту и времени

Есть простой ориентир. Если вторая установка короткая, партия маленькая, а допуски после переворота не жесткие, отдельная операция может остаться разумным вариантом. Но если партия идет серийно, нужна стабильная соосность, а соседнее оборудование занято, противошпиндель обычно дает заметное сокращение цикла.

Хороший тест - взять одну типовую деталь и посчитать оба пути не по ощущениям, а по секундам. Например, 45 секунд на вторую установку при партии 1200 штук дают 15 часов чистых потерь. Это уже больше, чем "небольшое неудобство".

Что делать дальше

Если спор идет на уровне ощущений, решение почти всегда выходит дорогим. Нужны цифры по двум маршрутам на одной и той же детали: с перебросом внутри станка и со второй установкой на отдельном месте.

Сначала соберите фактические времена, а не данные из памяти. Засеките не только чистую резку, но и все, что обычно прячется между операциями: снятие детали, перенос, повторный зажим, подвод инструмента, промер, ожидание оператора и первый годный размер после переналадки.

Удобно свести это в простую таблицу: время первого зажима, время передачи или переноса детали, время второй обработки, время контроля и доводки, потери на брак и повторный запуск. После этого посчитайте сменный выпуск. Разница в 20-30 секунд на одной детали часто кажется мелочью, но на партии в 400-500 штук она уже дает лишние часы.

Отдельно посмотрите загрузку оператора. Если при второй установке человек почти все время занят переносом и контролем, узкое место не в шпинделе, а в ручной работе. Сравните и качество: где чаще появляются ошибки, смещение базы, перекос при повторном зажиме, лишний промер, путаница между полуфабрикатом и готовой деталью. Иногда противошпиндель выигрывает не за счет секунд резания, а потому, что убирает одну лишнюю точку ошибки.

Потом проверьте номенклатуру. Если под такой маршрут подходит одна деталь, эффект может быть скромным. Если похожих деталей десять и у всех есть вторая установка после первой стороны, расчет уже меняется. Тогда экономия работает не на одной позиции, а на целой группе.

Если после расчета видно, что нужен токарный станок с ЧПУ под такие задачи, полезно обсуждать выбор не в общих словах, а на уровне конкретной детали и маршрута. EAST CNC в Казахстане работает именно в таком формате: помогает с подбором, поставкой, пуско-наладкой и сервисом станков для металлообработки. Это особенно уместно, когда нужно понять не только какую модель взять, но и как она впишется в реальный цикл участка.
