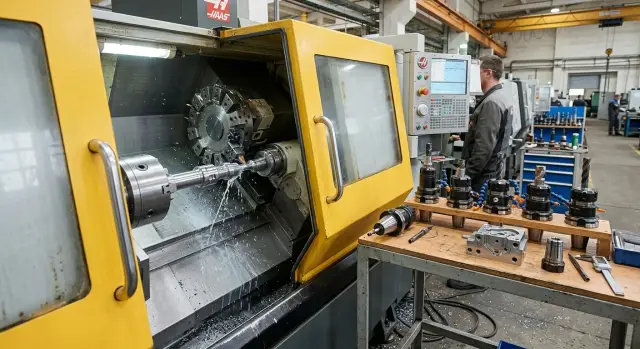

Приводной инструмент для токарного центра: как выбрать

Почему держатель с запасом часто не нужен

Покупатели часто перестраховываются и берут держатель "с запасом", чтобы не упереться в ограничение через месяц. На бумаге это выглядит разумно. На практике лишний запас нередко просто лежит без дела и съедает бюджет.

Обычно смотрят на одну цифру - максимальные обороты. Ее легко сравнить в каталоге, поэтому она кажется главной. Но если цех в основном сверлит, режет резьбу, делает поперечные отверстия или легкую фрезеровку на небольших деталях, высокий предел по оборотам сам по себе мало что дает. Для приводного инструмента важнее связка параметров: какие операции идут каждый день, какой нужен крутящий момент и как долго узел работает под нагрузкой.

Есть и другая логика: "возьмем помощнее, вдруг пригодится". Так часто рассуждают небольшие цеха, где партии меняются, а времени на новый подбор мало. Но за такую универсальность обычно платят дважды. Сначала при покупке, потом в работе, когда более массивный держатель хуже входит в рабочую зону или мешает подвести инструмент как нужно.

Ошибка редко бывает одной. Обычно смотрят только на верхний предел по оборотам и не считают рабочий диапазон, не сверяют выбор с реальными деталями и материалом, повторяют старую покупку "как у всех" и забывают проверить размер револьвера, посадку и место рядом с патроном.

Это быстро видно в цифрах. Цех покупает дорогой держатель, а потом использует его на 30-40% от возможностей. При этом более простой вариант справился бы не хуже и стоил бы заметно меньше. Если станок выполняет повторяемые операции на одной группе деталей, лишний запас редко окупается.

Практика показывает простую вещь: точность выбора растет, когда поставщику дают не только модель станка, но и реальные детали или хотя бы чертежи. Тогда решение принимают под работу, а не на всякий случай.

Какие операции нужны на деле

Выбор начинается не с каталога, а с детали. Если цех каждый день сверлит торец, фрезерует паз и иногда режет резьбу, круг вариантов быстро сужается. А под редкий заказ, который повторяется раз в несколько месяцев, покупать отдельный дорогой узел чаще всего нет смысла.

Сначала разделите операции на две группы: ежедневные и редкие. В ежедневные включайте только то, что станок делает постоянно и что занимает смену. Редкие работы лучше отметить отдельно, чтобы они не тянули бюджет вверх.

Обычно достаточно посмотреть на четыре вещи:

• сверление по оси детали
• сверление или обработку сбоку
• фрезерование пазов, лысок и небольших плоскостей
• нарезание резьбы метчиком или резьбофрезой

Такой список быстро показывает, какой инструмент нужен постоянно, а какой останется в ящике. Частая ошибка проста: в один набор включают и обычное сверление, и редкую сложную обработку, которую можно отдать на другой станок или выполнить в другом установе.

Дальше важно понять, где именно идет операция. Осевой инструмент нужен там, где вы работаете по центру детали: сверлите, зенкуете, разворачиваете. Радиальный нужен для боковых отверстий, пазов, выборок и другой обработки по наружной поверхности. Если цех делает валы с поперечными отверстиями, радиальный держатель нужен регулярно. Если в основном идут втулки и детали с обработкой по торцу, осевой вариант может закрыть почти все задачи.

Полезно взять последние 20-30 заказов и отметить, какие операции реально повторялись. Картина обычно быстро отрезвляет. Небольшой цех может думать, что ему нужен набор под все виды фрезерования, а по факту 80% деталей требуют только осевого сверления и редкой резьбы.

Так выбор держателя опирается на реальную загрузку, а не на воображаемый максимум. Почти всегда это и дешевле, и удобнее в работе.

Как читать крутящий момент и обороты

В паспорте приводного блока чаще всего смотрят на две цифры: крутящий момент и максимальные обороты. По отдельности они мало о чем говорят. Их нужно читать вместе с диаметром инструмента, материалом детали и самой операцией.

Большой момент нужен не всегда. Если вы сверлите небольшие отверстия или работаете маленькой фрезой, чаще важнее высокие обороты. А если снимаете металл фрезой большего диаметра, делаете паз или режете резьбу в плотном материале, нагрузка резко растет, и слабый узел начинает "задыхаться".

Диаметр инструмента меняет картину сильнее, чем многие ожидают. Фреза 6 мм и фреза 16 мм на одной и той же глубине резания нагружают держатель совершенно по-разному. Чем больше диаметр, тем выше сопротивление резанию и тем больше нужен крутящий момент.

Материал детали влияет не меньше режима. По алюминию можно работать быстрее и легче. По нержавейке, жаропрочным сплавам или вязкой стали держатель получает совсем другую нагрузку даже при тех же оборотах и том же диаметре инструмента.

Здесь удобно держать в голове несколько простых правил:

• для мелкого сверления и маленьких фрез чаще важны высокие обороты
• для фрез большого диаметра важнее запас по моменту
• для резьбы метчиком важна ровная работа без рывков, а не рекордные обороты
• для тяжелой стали нужен больший запас, чем для алюминия

На практике это выглядит так. Если цех регулярно сверлит отверстия 3-5 мм в алюминиевых или стальных заготовках, переплачивать за самый "силовой" блок нет смысла. Но если на токарном центре фрезеруют пазы фрезой 12-16 мм или режут резьбу в вязкой стали, слабый держатель быстрее нагревается, шумит и теряет точность.

Сначала это заметно не всегда. Растет температура, потом появляется биение, инструмент начинает работать грубее, а размер "плывет". В итоге модель с красивыми цифрами по оборотам может оказаться хуже для вашей работы, чем более спокойный вариант с лучшим моментом и нормальной жесткостью.

Если сомневаетесь, не смотрите сразу на максимум в каталоге. Сначала оцените свою обычную операцию: какой диаметр инструмента вы ставите чаще всего, по какому материалу режете и сколько металла снимаете за проход. Такой подход дает более честный выбор, чем запас "на всякий случай".

Что проверить по станку и револьверу

Перед заказом откройте паспорт станка и револьвера. На память здесь лучше не полагаться. Даже у похожих моделей отличаются посадка, допустимые габариты и подвод СОЖ. Из-за этого инструмент может просто не встать или будет работать с ограничениями.

Сначала сверьте тип посадки и выходной интерфейс. Для одного станка нужен один стандарт крепления, для другого - другой, и ошибка здесь стоит дорого. Отдельно посмотрите, какой выход нужен под сам инструмент: цанговый патрон, Weldon, цилиндрический хвостовик или другой вариант. Если посадка совпала, а выход нет, держатель задачу не решит.

Потом определитесь с направлением. Осевой держатель обычно берут для сверления и метчиков по оси детали. Радиальный нужен, когда вы сверлите сбоку, фрезеруете плоскость, паз или отверстие вне оси.

Одна и та же ошибка встречается постоянно: радиальный держатель заказывают "на всякий случай", а потом используют его пару раз в месяц. Если основная работа идет по торцу и по центру, осевой вариант часто проще и дешевле.

После этого проверьте габарит рядом с патроном и кулачками. В каталоге держатель может выглядеть компактно, но в реальной зоне обработки корпус, гайка цанги или сам инструмент иногда задевают кулачки. Особенно часто это всплывает на коротких деталях и при работе близко к патрону.

До покупки стоит проверить пять вещей:

• тип револьвера и размер посадки
• выходной интерфейс под инструмент
• осевой или радиальный формат
• вылет и зазор возле патрона
• способ подвода СОЖ

СОЖ тоже лучше уточнить заранее. Для глубокого сверления и некоторых серийных операций подача через инструмент сильно упрощает работу. Если у станка только внешняя подача, держатель с внутренними каналами не даст того эффекта, который ждут по каталогу.

Простой пример: цех берет радиальный держатель под сверление бокового отверстия, но не проверяет вылет кулачков. На холостом прогоне все выглядит нормально, а при индексации револьвера корпус проходит слишком близко к патрону. Такую ошибку проще поймать по паспорту и чертежу, чем после поставки.

Потратить 15 минут на паспорт станка обычно выгоднее, чем потом переделывать заказ.

Как выбрать держатель по шагам

Покупать держатель "с запасом на все случаи" чаще всего невыгодно. Для большинства цехов это лишние расходы, а часть оснастки потом лежит без дела. Намного разумнее собрать набор под реальные детали и реальные смены.

Если нужен приводной инструмент для токарного центра, начните со своих заказов за последние месяцы. Достаточно посмотреть, какие операции повторяются чаще всего и на чем цех зарабатывает сейчас.

Порядок выбора

1. Возьмите 5-7 самых частых операций. Это может быть сверление торца, поперечное сверление, фрезерование паза, снятие лыски, нарезание резьбы метчиком. Редкие работы, которые бывают раз в полгода, пока отложите.

2. По каждой операции запишите диаметр инструмента и материал детали. Один и тот же держатель ведет себя по-разному на алюминии и нержавейке. Если вы работаете и со сталью, и с более вязким материалом, ориентируйтесь на более тяжелый случай.

3. Отметьте рабочие обороты и нужный момент. Для маленькой фрезы чаще важнее обороты, а для крупного сверла или метчика - тяга на низких оборотах. Если держатель дает высокую скорость, но проседает по моменту, он не закроет часть задач.

4. Сведите похожие позиции. Часто в список попадают почти одинаковые держатели, которые отличаются мелочами и дублируют друг друга. Если один вариант закрывает два близких сценария без перегруза, второй обычно не нужен.

5. Оставьте набор, который закрывает текущий поток заказов. Не будущие планы и не редкие эксперименты, а то, что приносит работу каждый месяц. Такой подход проще объяснить и мастеру, и владельцу цеха.

Небольшой пример. Цех постоянно точит стальные втулки и фланцы, где нужны поперечные отверстия, резьба M6-M10 и простая выборка паза. В таком случае логичнее взять несколько держателей под эти операции, чем один дорогой универсальный вариант с большим запасом, который ни разу не отработает на полную.

Если после такого отбора в списке осталось слишком много позиций, значит выбор все еще слишком широкий. Сузьте его до набора, который закрывает текущие заказы без простоев и без переплаты.

Пример для небольшого цеха

Небольшой цех редко живет длинной серией одинаковых деталей. Сегодня точат вал, завтра фланец, потом снова вал, но уже с другой длиной и парой отверстий. В такой работе инструмент должен закрывать частые задачи, а не редкие случаи, которые бывают раз в несколько месяцев.

Представим участок, где детали идут партиями по 20-80 штук. Основные операции простые: сверление по торцу, поперечное сверление, паз и резьба M8-M12. Для такой загрузки обычно хватает двух позиций в револьвере: одного осевого держателя и одного радиального. Первый закрывает сверление и резьбу по оси. Второй нужен для боковых отверстий и несложных пазов.

Если смотреть на цифры без лишнего оптимизма, держатель с очень высокими оборотами здесь редко дает заметную пользу. Для сверла малого и среднего диаметра, метчиков M8-M12 и типовых фрез под паз цех чаще упирается не в предел оборотов, а в жесткость, точность установки и нормальный режим резания. Переплата за модель с предельными оборотами красиво выглядит в каталоге, но в ежедневной работе почти не чувствуется.

На практике разумный набор для такого цеха обычно такой:

• осевой держатель под сверление и метчики
• радиальный держатель под боковые отверстия и паз
• комплект цанг или переходных втулок под ходовой инструмент
• запас по крутящему моменту без большого избытка

Такой выбор закрывает большую часть заказов без лишних затрат. Если цех не режет крупные пазы каждый день и не работает маленькой фрезой на очень высоких оборотах, дорогая модель "с максимумом по всем параметрам" просто замораживает деньги.

Гораздо полезнее оставить часть бюджета на режущий инструмент, точную оснастку и обслуживание. Хорошее сверло, нормальный метчик и вовремя проверенный держатель дают больше пользы, чем лишние цифры в паспорте. То же касается сервиса станка и револьвера. Если посадка бьет или привод работает с люфтом, дорогой держатель это не исправит.

Для небольшого цеха правило простое: берите то, что каждый день работает на валах и фланцах, а не то, что когда-нибудь может пригодиться.

Где чаще всего ошибаются

Чаще всего деньги уходят не на цену держателя, а на неверный выбор под обычные задачи. Многие берут самый мощный приводной инструмент с мыслью "пусть будет запас". На практике такой держатель часто тяжелее, дороже и не дает пользы, если цех в основном сверлит небольшие отверстия, снимает фаску и делает легкое фрезерование.

Вторая частая ошибка связана не с мощностью, а с точностью. Если оператор смотрит только на крутящий момент и обороты, он может пропустить биение, качество зажима и жесткость узла. В итоге инструмент живет меньше, отверстия уходят из размера, а чистота поверхности падает. На малых диаметрах это особенно заметно.

Проблемы начинаются и там, где никто не считает время на смену оснастки. Допустим, цех делает короткие партии разных деталей. Если под каждую операцию нужен свой редкий держатель, переналадка съедает смену быстрее, чем резание. На бумаге такой выбор выглядит нормально, а в реальной работе станок просто чаще стоит.

Иногда ошибка прячется в стандарте. Покупатель выбирает редкий формат, потому что он подошел по каталогу, но потом долго ищет цанги, переходники или ремонтные детали. Через полгода держатель еще можно использовать, а вот обслуживать его уже неудобно и дорого. Для обычного производства чаще выигрывает понятный стандарт, который легко купить и быстро заменить.

Еще один промах - не спросить заранее про сервис и расходники. Это касается подшипников, уплотнений, цанг, гаек и сроков поставки. Если поставщик сопровождает проект от подбора до обслуживания, такие вопросы лучше закрыть до заказа, а не после запуска.

Чтобы отсечь большую часть ошибок, достаточно заранее ответить на пять вопросов:

• какие операции занимают большую часть смены
• нужна ли мощность для тяжелого резания или хватит компактного узла
• какое биение допустимо на ваших диаметрах
• сколько времени уходит на смену оснастки между партиями
• есть ли расходники и сервис под выбранный стандарт

Если на эти вопросы нет ясного ответа, держатель почти наверняка выберут не туда, где действительно нужен запас. И тогда переплата появится не только в счете, но и в каждой переналадке.

Проверка перед заказом

Даже хороший приводной инструмент легко подобрать мимо задачи, если заказывать его только по каталогу и общим цифрам. Перед заказом лучше собрать простую карту работы: какие операции вы делаете, из какого материала деталь, какой диаметр сверления или фрезерования нужен, сколько времени инструмент работает без паузы.

Сталь, нержавейка и алюминий нагружают узел по-разному. Если вы сверлите поперечное отверстие в алюминии, требования одни. Если фрезеруете паз в стали, нужны уже другие момент и жесткость. Один и тот же держатель для этих случаев часто не подходит.

Потом сверьте совместимость со станком. Смотрите не только тип посадки, но и сам привод револьвера, направление вращения, подачу СОЖ, допустимый вылет и ограничения по соседним позициям. Ошибка здесь дорогая: держатель может физически встать, но нормально работать не сможет.

На одном листе полезно собрать пять пунктов:

• список операций по детали
• материал детали и размер инструмента
• тип посадки и привод револьвера
• допустимые обороты и нужный момент
• габарит рядом с патроном и соседними станциями

Диаметр инструмента нельзя выбирать отдельно от момента и оборотов. Большой диаметр удобен не всегда. На высоких оборотах маленькая фреза работает спокойнее, а крупный инструмент может упереться в пределы узла по моменту, массе или балансу. Если цифры близки к максимуму, запас нужен, но разумный, а не двукратный без причины.

Отдельно проверьте геометрию. На бумаге все выглядит просто, а в станке держатель может задеть патрон, кулачки или соседний блок. Особенно часто это случается на угловых головках и при длинном инструменте. Лучше заранее сверить вылет и сделать быструю проверку по чертежу или 3D-модели.

Последний вопрос самый практичный: кто будет запускать и обслуживать узел. Если в цехе нет человека, который умеет выставить инструмент, проверить биение и следить за смазкой, сложная оснастка быстро начнет создавать проблемы. Поэтому при заказе сразу определите, кто отвечает за пуск и сервис.

Что делать дальше

Начните не с каталога, а со своих деталей. Возьмите заказы за последние 3-6 месяцев и выпишите, что вы реально делаете на токарном центре: сверление, фрезерование пазов, нарезание резьбы, обработку боковых отверстий. Рядом отметьте, где цех теряет время: не хватает оборотов, инструмент греется, держатель занимает слишком много места, после смены оснастки уходит лишние 15-20 минут на настройку.

Такой список быстро возвращает к реальной картине. Часто оказывается, что нужен не большой универсальный набор, а две-три позиции под повторяющиеся операции. После этого уже проще смотреть на каталог и сравнивать модели по делу: где нужен момент, где важнее обороты, а где решает компактный корпус и удобный доступ к детали.

Если подбираете оснастку вместе с поставщиком, сразу передавайте модель станка, тип револьвера, чертеж детали, материал и размеры инструмента. Этого достаточно, чтобы отсечь лишние варианты еще до счета. Для компаний вроде EAST CNC такой набор данных особенно полезен: он помогает точнее подобрать держатель под реальные операции, а потом связать поставку с пуско-наладкой и сервисным обслуживанием.

Хороший выбор здесь почти всегда выглядит скучно. Он не бьет рекорды в каталоге, зато каждый день работает без лишней переплаты и без сюрпризов у патрона.
