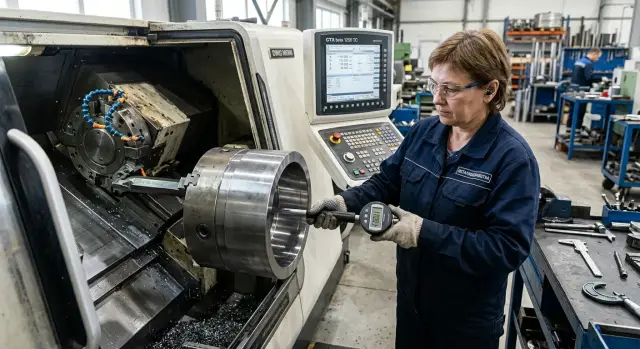

Овальность после тонкого растачивания: что проверить сначала

Что означает овальность после растачивания

Если появилась овальность после тонкого растачивания, отверстие уже не круг, а слегка вытянутая фигура. На практике это видно так: в одном и том же сечении вы меряете диаметр по оси 0-180° и по оси 90-270°, и получаете разные числа. Например, 40,012 мм в одном направлении и 40,026 мм в другом. Разница между ними и есть след, на который нужно смотреть первым делом.

Важно мерить не "где попало", а в одном сечении и с понятной ориентацией. Если повернуть нутромер или трехточечный прибор на четверть оборота, большой размер уйдет, а потом вернется. Это обычная картина для овальности: у отверстия есть большая и малая ось.

Овальность часто путают с конусом. Но конус - это когда диаметр меняется по глубине отверстия. На входе может быть 40,020 мм, а у дна 40,005 мм, хотя в каждом отдельном сечении форма почти круглая. При овальности проблема другая: размер меняется не по длине, а по направлению измерения.

С волнистостью путаница тоже бывает часто. При волнистости поверхность идет не ровной дугой, а как будто мелкими "волнами" по окружности. Тогда размер меняется не в двух главных направлениях, а в нескольких точках по кругу. Такое чаще связано с вибрацией, а не с простой геометрической вытяжкой отверстия.

Одна причина редко оставляет одинаковый след на всех деталях подряд. На одной детали чуть сильнее сел зажим, на другой под базу попала мелкая стружка, на третьей инструмент уже успел прогреться. Даже износ кромки не ведет себя идеально ровно от детали к детали. Поэтому одинаковое слово в браке не значит одинаковую причину в цехе.

Самая частая ошибка - менять все сразу: инструмент, режим, патрон и программу. Так легко потерять исходный след. Намного полезнее идти по шагам: сначала сравнить размеры по двум осям, потом проверить те же точки по глубине, и только после этого трогать оснастку или резец. Такой порядок почти всегда быстрее, чем замена всего наугад.

С чего начать проверку

Не стоит сразу винить расточной инструмент. Сначала соберите простую картину по самому отверстию. Без этого легко уйти в долгий перебор причин и потерять смену на догадках.

Снимайте размер не в одной точке, а по глубине. Нужны как минимум три зоны: вход, середина и выход отверстия. На каждой глубине меряйте в двух плоскостях, обычно под 90 градусов друг к другу. Тогда видно не только отклонение по диаметру, но и то, где именно появляется овальность после тонкого растачивания.

Если форма уходит одинаково по всей длине, чаще смотрят на зажим или базирование. Если сильнее страдает вход или выход, круг подозреваемых уже другой: жесткость инструмента, вылет, режим, состояние кромки. Это еще не диагноз, но уже нормальная отправная точка.

Дальше полезно сравнить две детали в одинаковых условиях. Первая - сразу после настройки. Вторая - после повторного зажима, без смены инструмента и режима. Если после нового зажима картина заметно сместилась, причина часто ближе к посадке детали или усилию зажима, чем к износу инструмента.

След резания тоже дает много информации. Осмотрите поверхность по длине отверстия и отметьте, где форма уходит сильнее. Если в одной зоне риски становятся рваными, меняют шаг или блеск, это часто совпадает с местом, где начинается проблема.

Удобно держать один и тот же порядок проверки:

• промерить вход, середину и выход;
• проверить две плоскости на каждой глубине;
• сравнить деталь после первого и повторного зажима;
• посмотреть след резания и отметить худшую зону;
• менять только один параметр за один цикл.

Последний пункт часто решает все. Если одновременно ослабить зажим, заменить пластину и поправить режим, вы не поймете, что именно сработало. Гораздо быстрее идти по одному шагу: сначала перепроверить базирование, потом зажим, потом инструмент. В цехе это скучнее, чем резкий эксперимент, зато причина находится намного быстрее.

Как распознать проблему инструмента

Если овальность после тонкого растачивания появилась внезапно, сначала смотрят на инструмент. Это быстрее, чем сразу разбирать базирование или зажим. Часто причина простая: кромка подсела, пластина села неровно или оправка начала бить.

Начните с режущей кромки. Не на глаз, а с увеличением. Мелкий скол, нарост или выкрашивание легко пропустить, но именно они часто дают разный съем по окружности. Если на партии первые детали были ровными, а потом размер и форма поплыли, подозрение на кромку только усиливается.

Потом проверьте пластину в гнезде. Снимите ее, уберите даже мелкую стружку из-под опоры и снова посадите пластину плотно. Один крошечный след под пластиной меняет положение режущей точки сильнее, чем кажется. После такой мелочи отверстие может уйти не только в размер, но и в форму.

Отдельно проверьте вылет оправки. После смены наладки, замены державки или спешной перенастройки он иногда становится больше, чем был на стабильном режиме. Лишние 10-15 мм уже делают узел мягче. Тогда инструмент начинает едва заметно отжимать или трясти, и на чистовом проходе это сразу видно.

Биение лучше измерить индикатором в двух местах: на оправке и на посадочном месте. Если оправка ровная, а посадка дает отклонение, искать надо не в пластине. Если биение есть уже на самой оправке, причина ближе к инструментальному узлу. Такой дефект часто дает повторяемую картину от детали к детали.

Следы на поверхности тоже много говорят. Когда виноват инструмент, на стенке отверстия часто видны волны, мелкая рябь или повторяющийся рисунок. При ошибке базирования картина обычно другая: форма уходит, но поверхность может оставаться относительно спокойной. При колебаниях зажима след нередко меняется от детали к детали сильнее, чем при проблеме инструмента.

В цехе это проверяют просто: ставят заведомо исправную пластину, возвращают короткий вылет и еще раз меряют биение. Если картина сразу улучшается, причину нашли в инструменте, а не в установке детали.

Как найти ошибку базирования

Если деталь садится на базу не одинаково, отверстие легко уходит в овал даже при нормальном инструменте. Сначала уберите самое простое: стружку, масло и мелкие заусенцы на базовых плоскостях. Одной прилипшей стружки хватает, чтобы деталь встала чуть выше на одной стороне.

Потом посмотрите, как деталь реально ложится на упор и опорные точки. Не на глаз, а руками и индикатором. Если одна точка касается раньше других, зажим дотянет деталь с перекосом, и растачивание пройдет уже не по той оси, которую вы считали базовой.

Хорошая проверка занимает несколько минут. Зажмите деталь как обычно, но не режьте металл. Снимите размер, разожмите, снова посадите деталь на те же базы и повторите замер. Если отклонение меняется без резания, причина почти всегда в посадке или зажиме, а не в износе расточного инструмента.

Полезно сравнить несколько деталей из одной партии. Когда овальность после тонкого растачивания появляется на всех деталях почти одинаково, ищите общий сдвиг базы: упор стоит не там, опорная поверхность изношена, палец тянет деталь в одну сторону. Если проблема есть только у части партии, чаще виноваты грязная база, случайный заусенец или неровная посадка конкретной заготовки.

Отдельно проверьте палец и упор. Перекошенный палец не всегда заметен сразу: деталь вроде села, но при затяжке ее слегка уводит. То же бывает с упором, у которого набило кромку. След от контакта подсказывает много: ровная полоса значит нормальную посадку, точечный блеск на одной стороне часто говорит о перекосе.

В цехе это обычно выглядит просто. Первую деталь измерили, и овальность выше допуска. Инструмент менять спешат зря. Сначала делают повторный зажим без резания, и размер уже плавает на несколько соток. После очистки базы и правки упора отклонение пропадает.

Если сомневаетесь, идите по короткой схеме:

• очистите базы и опоры до чистого металла
• проверьте касание на упоре и опорных точках
• сделайте повторный зажим без резания
• сравните замеры по нескольким деталям одной партии

Такая проверка быстро отделяет ошибку базирования при растачивании от проблем инструмента и экономит время и хорошие пластины.

Как увидеть колебания зажима

Колебания зажима часто маскируются под износ резца или ошибку базирования. Но у них есть свой след: форма отверстия меняется не во время резания, а в момент, когда патрон сжимает или отпускает деталь.

Сначала сделайте простой тест. Немного снизьте усилие зажима в безопасном диапазоне и обработайте такую же заготовку с теми же режимами. Если овальность после тонкого растачивания стала меньше или сместилась по осям, причина часто в патроне, давлении или самой схеме зажима.

Особенно внимательно смотрите на тонкостенные детали. Если кулачки давят как раз в зоне слабой стенки, заготовка легко деформируется еще до прохода расточным инструментом. На станке все выглядит нормально, а после разжима отверстие

Простой пример из цеха

В цехе часто попадается одна и та же история: тонкостенная втулка, короткий припуск после черновой обработки и аккуратное тонкое растачивание. На вид все идет спокойно, но при контроле отверстие выходит не круглым. Для такой детали овальность после тонкого растачивания легко спутать с износом инструмента.

Допустим, у втулки стенка около 3 мм, а припуск на чистовой проход всего 0,1-0,15 мм на сторону. Оператор видит овальность и первым делом меняет пластину на новой оправке. Логика понятная: если кромка устала, размер может "плыть". Но после замены картина не меняется. Значит, причина, скорее всего, не в пластине.

Дальше полезно не гадать, а сравнить деталь в двух состояниях. Сначала оператор меряет отверстие сразу после растачивания, пока деталь еще зажата. Размер почти в допуске, овальность маленькая. Потом он снимает зажим и повторяет контроль. После разжима отверстие уходит сильнее, и разница по двум направлениям становится заметной.

Этот момент многое объясняет. Если размер меняется именно после разжима, инструмент тут не главный подозреваемый. Чаще деталь слегка деформирует сам зажим, особенно когда стенка тонкая, а точка приложения усилия стоит близко к зоне обработки.

В похожей ситуации оператор не трогал режим резания и не менял программу. Он сделал две простые вещи: перенес точку зажима дальше от обработанной зоны и снизил усилие зажима. После этого снова выполнил тот же чистовой проход и повторил замер до разжима и после него.

Разница почти исчезла. Отверстие осталось стабильнее, а овальность ушла в допустимый предел. Такой пример хорошо отрезвляет: замена пластины не всегда лечит проблему. Если деталь тонкая, а припуск короткий, сначала стоит проверить, как ее держит оснастка и что происходит с формой после снятия зажима.

Какие ошибки мешают найти причину

Когда появляется овальность после тонкого растачивания, самая частая проблема не в самой поломке, а в способе проверки. Люди торопятся, меняют сразу несколько условий и потом уже не понимают, что именно дало эффект. Один проход может стать лучше просто случайно, и это сбивает с толку.

Первая типичная ошибка - менять пластину, режим резания и усилие зажима за один раз. После такой "настройки" деталь и правда может выйти ровнее, но причина останется неизвестной. Если вы хотите найти источник дефекта, меняйте только один параметр и сразу делайте повторный замер.

Вторая ошибка - мерить отверстие только на выходе. Так легко принять локальный след вибрации за общую геометрию детали. Овальность нужно смотреть минимум в нескольких сечениях: у входа, в середине и у выхода. Тогда видно, дефект тянется по всей длине или появляется только в одной зоне.

Часто мастера слишком рано начинают подозревать станок. Это третья ошибка. До проверки баз, кулачков, чистоты посадки и повторяемости зажима искать причину в шпинделе или направляющих рано. Намного чаще проблема сидит в том, как деталь опирается и как ее держит патрон.

Еще одна ловушка связана с температурой. Если одну деталь измерили сразу после обработки, а другую уже остывшей, сравнение будет кривым. Особенно это заметно на тонкостенных заготовках и на малом допуске. Температура меняет размер достаточно, чтобы увести диагностику в сторону.

Наконец, не стоит делать вывод по одной детали. Одна заготовка может иметь свой припуск, внутреннее напряжение материала или мелкий перекос при установке. Нужна хотя бы короткая серия, чтобы увидеть повторяемость.

Обычно мешают пять простых промахов:

• одновременно меняют несколько условий обработки;
• смотрят размер только в одной точке отверстия;
• обвиняют станок до проверки базирования и кулачков;
• сравнивают горячую и холодную деталь как будто это одно и то же;
• делают вывод по одному экземпляру.

Если держать эти ошибки под контролем, причина находится быстрее. И главное - вы не тратите полсмены на замену исправного инструмента там, где нужно было просто перепроверить установку детали.

Короткий список проверок перед следующей деталью

Перед новой деталью лучше потратить три минуты на повторяемую проверку, чем потом разбирать всю серию. Если появилась овальность после тонкого растачивания, мелочь часто дает тот самый дефект: стружка на базе, чуть смещенная пластина или другое усилие зажима.

Хорошая привычка проста: проверять одно и то же в одном порядке и сразу записывать результат. Тогда причина видна быстрее, а не теряется в догадках.

• Очистите базы, кулачки и все посадочные поверхности. Даже тонкая стружка или засохшая эмульсия легко смещает деталь на несколько сотых.
• Проверьте биение оправки или расточной системы до запуска серии. Смотрите не "на глаз", а индикатором, и записывайте значение.
• Убедитесь, что пластина села плотно. Под прижимом не должно быть грязи, винт должен тянуть ровно, а режущая кромка не должна иметь скола.
• Зафиксируйте усилие зажима и положение детали. Если деталь выступает из кулачков по-разному, результат тоже будет разным.
• После первой детали снимите размер в трех сечениях и в двух плоскостях. Так вы увидите, где именно появляется уход: у входа, в середине или в глубине отверстия.

Эти пять действий полезны именно вместе. Если проверить только инструмент, можно пропустить смещение детали. Если смотреть только зажим, легко не заметить биение оправки, которое уже было до установки заготовки.

Смотрите не только на само число в протоколе, но и на рисунок отклонения. Если размер уходит в одной и той же плоскости по всей длине отверстия, сначала подозревайте инструмент или вращающуюся часть. Если картина меняется после повторного зажима, чаще виноваты базы, кулачки или положение детали.

Еще один практичный шаг: не ждите пятую деталь. Если первая уже дала сомнительную форму отверстия, остановитесь и перепроверьте установку сразу. Это обычно экономит больше времени, чем попытка "дотянуть" серию настройкой подачи или коррекции размера.

Что делать дальше, если овальность возвращается

Если овальность после тонкого растачивания появляется снова, не правьте режим вслепую. Повторяющийся дефект почти всегда оставляет след в измерениях, если смотреть не на одну деталь, а на серию.

Соберите карту измерений хотя бы по 5-7 деталям подряд. Мерьте отверстие в одних и тех же сечениях и в тех же точках, например через 90 градусов. Так проще понять, дефект держится в одном направлении или меняется от детали к детали. Если картина повторяется, причина обычно системная. Если она плавает, чаще виновата нестабильность процесса.

Одних размеров мало. К каждой детали полезно записать:

• какой инструмент стоял и сколько деталей он уже обработал
• обороты, подачу и припуск на чистовой проход
• усилие зажима и схему базирования
• номер оснастки, материал заготовки и смену

Такая запись быстро убирает догадки. Например, если овальность растет не сразу, а после нескольких деталей подряд, стоит проверить износ режущей кромки и нагрев. Если дефект появляется только на одной оснастке, круг поиска уже намного уже.

Потом сравните условия. Обработайте деталь на другой оснастке или возьмите другую заготовку из той же партии. Можно оставить ту же программу, но сменить инструмент или ослабить зажим в допустимых пределах. Меняйте один параметр за раз. Иначе вы увидите разницу, но не поймете ее причину.

Если дефект не уходит, смотрите глубже: биение оправки, состояние шпинделя, жесткость патрона, люфты, нагрев узлов, поведение станка под нагрузкой. На этом этапе уже лучше опираться не на память, а на журнал измерений и записи по каждой детали.

Когда овальность возвращается даже после таких проверок, стоит обсудить ситуацию со специалистами EAST CNC. У компании есть поставка, пуско-наладка и сервис станков для металлообработки, поэтому разговор можно вести предметно: по схеме базирования, оснастке, режиму и самой детали. Чем точнее ваши записи, тем быстрее найдется источник проблемы.
