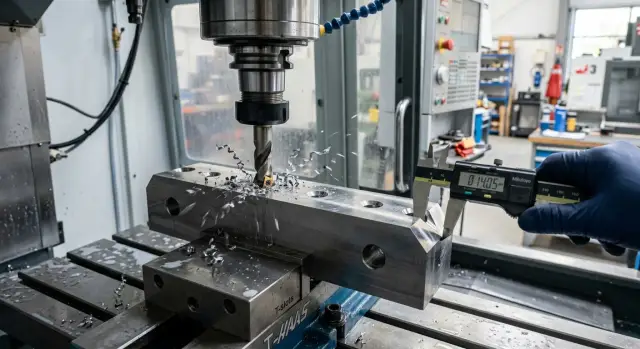

Комбинированный инструмент для сверления и зенкования

В чем состоит выбор

Когда отверстие и фаску можно сделать одним заходом, станок тратит меньше времени на смену инструмента, подвод и повторное позиционирование. На серии это дает реальную экономию. Если на детали много одинаковых отверстий, выигрыш по секундам быстро складывается в минуты за смену.

Поэтому комбинированный инструмент для сверления и зенкования часто выглядит логичным решением. Вместо двух операций вы получаете одну. Программа короче, движений меньше, а оператору проще следить за циклом. Для стабильной партии деталей это может быть вполне удачный ход.

Но здесь есть жесткая связка, о которой часто забывают: диаметр отверстия и фаска начинают зависеть друг от друга. Если инструмент чуть уходит по высоте, изнашивается неравномерно или деталь села в приспособление не так, меняется сразу весь результат. Отдельным сверлом и отдельной зенковкой такие вещи проще подправить по месту.

Это особенно заметно на фаске, где даже малый сбой по оси Z быстро виден на детали. Допустим, вам нужна аккуратная фаска под посадку крепежа. Смещение на доли миллиметра может сделать ее уже или шире нормы. Само отверстие при этом еще может оставаться приемлемым, а вот внешний вид и посадка уже нет.

Экономия по времени тоже не всегда такая большая, как кажется на старте. Да, вы убираете лишнюю смену инструмента. Но если комбинированный инструмент дает нестабильную фаску, приходится чаще делать замеры, корректировки и пробные детали. Иногда один случай брака съедает весь выигрыш за несколько десятков циклов.

Выбор обычно сводится к простому вопросу: что для этой детали дороже - пара секунд машинного времени или риск получить зависимые размеры, которые труднее держать в допуске? Если отверстие и фаска некритичны, а партия длинная, один проход часто оправдан. Если фаска влияет на сборку, внешний вид или плотную посадку, отдельные операции обычно спокойнее и предсказуемее.

На практике это видно даже у хороших станков: там, где важна повторяемость, технологи чаще оставляют себе возможность отдельно управлять отверстием и отдельно фаской.

Где инструмент реально сокращает цикл

Самый заметный выигрыш появляется не на сложных деталях, а на простых и повторяемых. Комбинированный инструмент для сверления и зенкования хорошо работает там, где отверстие короткое, сквозное, а фаска нужна одна и та же на всей партии. Станок делает меньше смен инструмента, шпиндель один раз подходит к детали, и цикл становится короче без лишней суеты.

На детали толщиной 8-12 мм это видно особенно быстро. Отверстие проходит материал без долгого контакта, инструмент меньше греется, а фаска формируется сразу после сверления. Если в партии 500 одинаковых кронштейнов или фланцев, экономия даже в 4-6 секунд на штуку уже дает заметный итог к концу смены.

Когда условия помогают

Одинаковая фаска на всей серии сильно упрощает работу. Технолог один раз подбирает глубину, оператор проверяет первые детали, и дальше процесс идет ровно. При двух отдельных операциях нужно следить за двумя инструментами и их взаимным положением. Здесь этого меньше, поэтому и точность фаски обычно держать проще.

Жесткий зажим дает не меньше пользы, чем сам инструмент. Если деталь не смещается в приспособлении, один проход держит размер стабильнее и не оставляет случайных отличий между отверстиями. Это особенно удобно на серийных деталях из листа, плит и простых корпусов, где базирование повторяется без сюрпризов.

Материал тоже многое решает. Стали и сплавы с короткой стружкой ведут себя спокойнее: стружка легче выходит из зоны резания и реже портит кромку фаски. На таких деталях сверление и зенкование за один проход чаще дает чистый и предсказуемый результат.

Это хорошо видно на типовых деталях для автопрома, строительной техники и похожих серийных узлов, где отверстия повторяются десятками. Если геометрия простая, комбинированный проход экономит время почти на каждой позиции.

Большая серия окупает подбор режима быстрее всего:

• есть смысл потратить время на пробные детали;
• проще подобрать подачу и обороты под одну геометрию;
• меньше простоев на смену двух отдельных инструментов;
• выигрыш по времени накапливается на каждой детали.

Хороший пример - простая деталь с одним сквозным отверстием под крепеж и одинаковой фаской с лицевой стороны. Если зажим жесткий, материал режется спокойно, а размер фаски не меняется от детали к детали, такой инструмент обычно дает реальное сокращение цикла обработки.

Где он чаще создает проблемы

Проблемы начинаются там, где одно движение должно решить сразу две задачи, а геометрия детали не дает права на ошибку. Комбинированный инструмент для сверления и зенкования хорошо работает на стабильных операциях. Но если условия плавают, он часто теряет то, ради чего его и ставили - предсказуемый результат.

Глухие отверстия - первый типичный случай. Когда глубина задана почти без запаса, инструменту трудно одновременно выдержать дно отверстия и получить нужную фаску на входе. Чуть изменился вылет, износ или реальная длина режущей части, и оператор выбирает, что важнее: не уйти глубже или не потерять фаску. На бумаге операция одна. На станке это уже компромисс.

Тонкие стенки тоже быстро показывают слабые места. При входе инструмент дает осевую нагрузку, и кромка вокруг отверстия может смяться или потянуться. В итоге фаска выглядит неровной, а край теряет чистоту. На жесткой массивной детали это почти незаметно. На тонкой пластине или легком корпусе дефект видно сразу.

Где материал мешает больше всего

Вязкие сплавы добавляют еще одну проблему - длинную стружку. Она не всегда нормально выходит из зоны резания, цепляется за инструмент и портит поверхность фаски. Иногда отверстие по диаметру еще держится в допуске, а сама фаска уже рваная или разная по кругу. После этого все равно приходится делать отдельную доводку, и выигрыш по времени исчезает.

Разброс по припуску между заготовками тоже сильно влияет на результат. Если одна деталь пришла с чуть большим слоем, а другая с меньшим, комбинированная операция начинает вести себя по-разному. На одной детали фаска выходит почти идеальной, на другой - слишком мелкой или, наоборот, широкой. Это особенно заметно в партиях, где заготовки не очень ровные.

Строгий допуск на фаску часто сам по себе говорит, что лучше разделить операции. Если фаска влияет на посадку крепежа, сборку или внешний вид детали, отдельное зенкование обычно безопаснее. Да, цикл становится длиннее на несколько секунд. Зато технолог не ловит плавающий размер и не сортирует партию после контроля.

Обычно риск выше в четырех случаях:

• глубина глухого отверстия почти без запаса
• стенка у входа тонкая или слабая
• материал тянет длинную стружку
• фаска имеет жесткий допуск

Если совпали хотя бы два пункта, раздельные операции часто дают более спокойный запуск и меньше брака.

Что сильнее всего влияет на результат

Комбинированный инструмент для сверления и зенкования хорошо работает только тогда, когда станок и оснастка держат геометрию без сюрпризов. Самая частая причина брака - биение. Даже несколько сотых сразу портят и отверстие, и фаску: диаметр уходит, а ширина фаски по кругу становится разной.

Часто проблему ищут в режиме резания, хотя виноват держатель, патрон или посадка инструмента. Если шпиндель вращает инструмент не по оси, отдельные операции иногда еще прощают это. Комбинированный вариант почти никогда не прощает.

Слабый зажим детали тоже быстро дает о себе знать. На входе инструмент получает ударную нагрузку, деталь чуть сдвигается, и появляется дрожание. После этого кромка фаски выходит рваной, особенно на тонкостенных деталях и небольших фланцах.

Глубина отверстия тоже меняет картину. На коротких отверстиях сверление и зенкование за один проход часто идут ровно. Если отверстие глубокое, инструмент дольше работает как сверло, сильнее уводится, и повторяемость падает от детали к детали.

Стружка портит результат не хуже биения. Если она плохо выходит из зоны резания, она царапает фаску, забивает канавки и перегревает режущую часть. На вязких материалах это видно сразу: фаска тускнеет, на кромке появляются задиры, а размер начинает "плавать".

Охлаждение помогает, но не решает все само по себе. Если подача слишком высокая или отверстие глухое, стружка все равно остается внутри. Тогда оператор видит вроде бы нормальный диаметр, а фаска уже испорчена.

Износ режущей части у комбинированного инструмента накапливает ошибки быстрее, чем кажется. Сначала уходит чистота поверхности, потом меняется размер отверстия, а следом плывет и фаска. На серии это особенно неприятно: первые детали еще проходят, а через 20-30 штук начинается нестабильность.

На практике полезно смотреть на связку из пяти вещей: биение, жесткость зажима, глубину отверстия, отвод стружки и состояние кромки. Если хотя бы один пункт проседает, сокращение цикла обработки быстро съедается переналадкой, дополнительным контролем и браком.

Именно поэтому поставщики станков и оснастки, включая EAST CNC, обычно советуют сначала проверить простую механику процесса, а уже потом менять режимы. В большинстве случаев проблема начинается не в программе, а в том, как инструмент входит в металл и что происходит со стружкой в первые секунды резания.

Как принять решение по конкретной детали

Решение лучше принимать не по каталогу инструмента, а по самой детали. Один и тот же комбинированный инструмент для сверления и зенкования на простой втулке экономит время, а на тонкой крышке быстро уводит размер и фаску.

Сначала посмотрите на допуск отверстия и на требования к фаске. Если отверстие держит плотный размер, а фаска должна получиться ровной по ширине и углу, риск выше. В такой ситуации любая мелочь сразу выходит наружу: биение, износ кромки, увод стружки. Когда допуск шире, а фаска нужна только как снятие заусенца, совмещенная операция обычно чувствует себя спокойнее.

Потом оцените материал. Алюминий и короткая стружка часто дают чистый проход. Вязкая сталь, нержавейка или материал с длинной стружкой чаще мешают: стружка не уходит, трет кромку и портит фаску. Если деталь уже раньше давала проблемы на обычном сверле, ждать чуда от совмещенного варианта не стоит.

Жесткость тоже решает многое. Проверьте не только станок, но и саму установку: как зажата деталь, какой вылет у инструмента, нет ли тонкой стенки рядом с отверстием. На жесткой заготовке разница бывает заметной. На слабом креплении сокращение цикла обработки быстро съедает брак.

Полезнее всего короткая пробная серия. Не одна деталь, а хотя бы 10-20 штук подряд. Первая деталь часто выглядит хорошо, а проблемы приходят позже, когда инструмент нагревается и начинает изнашиваться.

Удобно свести результат в простую таблицу:

• время цикла на деталь
• размер отверстия после серии
• вид и размер фаски
• количество брака
• стойкость инструмента до первой правки или замены

После этого сравните не только секунды, но и весь итог. Если вы сэкономили 8 секунд, но получили две детали с плохой фаской и сменили инструмент раньше срока, выгоды нет. Если серия прошла ровно, стружка вышла чисто, а размер не поплыл, комбинированная операция оправдана.

На практике чаще всего побеждают простые детали с понятным материалом и жесткой установкой. Для сложных деталей лучше оставить отдельные операции и спать спокойнее.

Два простых примера

Один и тот же комбинированный инструмент для сверления и зенкования может дать хороший выигрыш на одной детали и нервную настройку на другой. Разница обычно не в моде на инструмент, а в геометрии отверстия, материале и допуске на фаску.

Алюминиевый фланец

Представьте фланец из алюминия толщиной 8 мм со сквозными отверстиями под крепеж. Отверстий много, фаска нужна небольшая и одинаковая, например 0,5 x 45 градусов. В такой задаче сверление и зенкование за один проход часто работает спокойно.

Алюминий режется легко, стружка выходит без большого сопротивления, а сквозное отверстие не держит ее внутри. Инструмент входит, формирует отверстие, сразу снимает фаску и выходит. Оператору не нужно вызывать второй инструмент и заново ловить позицию по каждому отверстию.

На серии это дает заметную экономию времени. Если на детали 20-30 отверстий, даже несколько секунд на каждом уже превращаются в минуты на одну заготовку. Плюс меньше холостых перемещений и меньше шансов получить риску на фаске из-за лишнего прохода.

Здесь логика простая:

• материал мягкий
• отверстие сквозное
• фаска небольшая
• допуск обычно умеренный
• отверстий много

При таком наборе условий одна операция часто выглядит разумнее двух отдельных.

Стальная плита

Теперь другой случай: стальная плита 30-40 мм толщиной с глухими отверстиями. На чертеже есть глубина, дно, а сверху нужна аккуратная фаска. На бумаге комбинированный проход тоже кажется удобным, но на практике именно тут начинаются споры.

Сталь дает выше нагрузку на режущую часть. Стружка выходит хуже, особенно если отверстие глухое и глубокое. Небольшое изменение по износу или по подаче сразу влияет на размер фаски. В итоге глубина может уйти на пару десятых, а вместе с ней начинает "плавать" и фаска.

Проблема в том, что вы связываете две задачи в одну. Если нужно чуть поправить глубину, меняется и верхняя кромка. Если нужно поджать фаску, можно задеть размер по отверстию. На отдельном сверле и отдельной зенковке это проще развести по настройкам.

Такой пример хорошо показывает границу применения. Для легких сквозных отверстий комбинированный проход часто окупается быстро. Для глухих отверстий в стали, где важны и глубина, и аккуратная фаска, отдельные операции обычно дают спокойнее результат.

Ошибки, которые съедают весь выигрыш

Больше всего времени теряют не на самой операции, а на неверных допущениях. Комбинированный инструмент для сверления и зенкования часто ставят как быстрый универсальный вариант, а потом удивляются браку, лишним остановкам и спорной экономии.

Первая частая ошибка - один угол фаски для всех деталей подряд. Это удобно для склада и наладки, но плохо для результата. У одной детали фаска нужна под крепеж, у другой только для снятия заусенца, у третьей важен аккуратный вход под следующую операцию. Один и тот же угол в этих случаях дает разный итог. На чертеже это может выглядеть мелочью, а на сборке всплывает сразу.

Еще одна ловушка - смотреть только на секунды в программе. Да, операция может стать короче на 3-5 секунд. Но если потом оператор снимает заусенец вручную, чаще меняет инструмент или ловит уход по фаске, выигрыш исчезает. Считать нужно весь цикл, включая контроль, смену инструмента и переделку.

Многие делают вывод после двух пробных отверстий. Это почти ничего не показывает. На первых проходах инструмент еще очень острый, стружка идет легко, а нагрев не успевает накопиться. Реальная картина видна позже, когда партия дошла хотя бы до нескольких десятков деталей.

На этом этапе часто всплывает износ, который никто не проверял. Диаметр отверстия еще держится, а фаска уже "плывет". Из-за этого деталь формально проходит один контроль и проваливает другой. На станках ЧПУ это особенно неприятно: программа та же, режим тот же, а результат уже другой.

Отдельная проблема - стружке оставляют слишком мало места на выходе. Это бывает в глухих отверстиях, в вязком материале и там, где после сверления почти нет объема для сброса стружки. Она зажимается, царапает фаску, греет кромку и быстро съедает стойкость инструмента.

Полезнее всего проверять не "получилось или нет", а четыре вещи:

• совпадает ли угол фаски с задачей детали
• есть ли реальная экономия по полному циклу
• как меняется результат после 30-50 деталей
• куда уходит стружка после выхода инструмента

Если хотя бы один пункт вызывает сомнение, отдельные операции часто дают более спокойный и предсказуемый результат. Иногда это на секунду дольше, зато без сюрпризов в середине партии.

Быстрая проверка перед запуском

Комбинированный инструмент для сверления и зенкования стоит запускать в серию только после короткой проверки на детали и в реальном режиме резания. На бумаге такой переход выглядит простым. На станке все решают допуск фаски, длина отверстия, жесткость установки и поведение стружки.

Перед серией полезно пройти один и тот же чек:

• Фаска простая по форме, а допуск у нее не слишком жесткий.
• Отверстие короткое, без сложной ступени и без спорной глубины.
• Деталь зажата жестко, инструмент не дрожит, следов вибрации нет.
• Стружка выходит свободно и не наматывается на режущую часть.
• Пробная серия держит размер не на двух деталях, а до конца партии проверки.

Если фаска декоративная или служебная, а отклонение допускается в разумных пределах, комбинированная операция часто дает хороший результат. Если же фаска влияет на посадку, уплотнение или точную сборку, риск уже выше. В таком случае одна лишняя операция обычно дешевле, чем брак нескольких деталей.

С глубиной тоже все просто. Короткое отверстие прощает больше. Длинное отверстие сильнее реагирует на биение, увод и износ, а фаска на выходе начинает "плавать". Даже если первые детали выглядят нормально, на середине смены размер может уйти.

Жесткость установки проверяют не по ощущениям, а по следу на детали и звуку резания. Если деталь тонкая, длинная или выступает из приспособления, комбинированный проход часто начинает дрожать раньше, чем две отдельные операции. Это особенно заметно на фланцах и крышках с небольшим упором.

Со стружкой лучше не спорить. Если материал тянет длинную ленту, она быстро портит фаску и царапает вход в отверстие. На пробной серии это видно сразу: первые детали еще терпимы, потом кромка начинает мазать и греть.

Хороший тест - 10-15 деталей подряд на тех же подачах и оборотах, которые пойдут в работу. Если размер фаски и отверстия держится от первой до последней детали, решение похоже на рабочее. Если разброс растет к концу прогона, лучше вернуть отдельные операции и не искать выигрыш там, где его нет.

Что делать дальше

Проверьте идею на одной детали с простой геометрией. Подойдет отверстие без сложной фаски, без тонких стенок и без жесткого допуска, где сверление и зенкование за один проход не создаст лишних рисков. На такой детали вы быстро поймете, дает ли комбинированный инструмент для сверления и зенкования реальное сокращение цикла обработки.

Сравнивайте варианты честно. Нужна одна и та же партия, один материал, один станок и один операторский подход к наладке. Иначе разница в результате пойдет не от инструмента, а от случайных условий.

Удобнее всего вести тест так:

• сначала обработайте часть партии раздельными операциями
• затем прогоните такую же часть партии комбинированным инструментом
• запишите время на деталь, разброс по фаске и стойкость инструмента
• отдельно посчитайте долю брака и количество подправок

Не смотрите только на секунды. Если новый вариант экономит 5-7 секунд, но потом дает лишний брак, сдвиг по размеру или нестабильную точность фаски, выгода быстро исчезает. Это частая причина, почему хорошие идеи на пробе выглядят лучше, чем в реальной серии.

Раздельные операции лучше оставить там, где размер важнее скорости. Это касается деталей под сборку, отверстий с жестким допуском, мест, где фаска влияет на посадку крепежа, и партий с заметным разбросом материала. В таких случаях отдельное сверление и отдельное зенкование обычно дают более спокойный процесс и меньше ошибок при металлообработке.

Иногда тест упирается не в инструмент, а в возможности станка. Не хватает жесткости, оборотов, удобной смены инструмента или стабильности на серии. Если под такие операции нужен новый станок, в EAST CNC можно обсудить подбор модели, пуско-наладку и сервис. Это особенно полезно, когда вы хотите проверить несколько деталей и понять, какой маршрут обработки будет работать каждый день, а не только на пробной партии.

Хорошее решение выглядит просто: комбинированный инструмент оставляете там, где он стабильно экономит время без роста брака, а раздельные операции - там, где лишние секунды дешевле, чем один испорченный размер.
