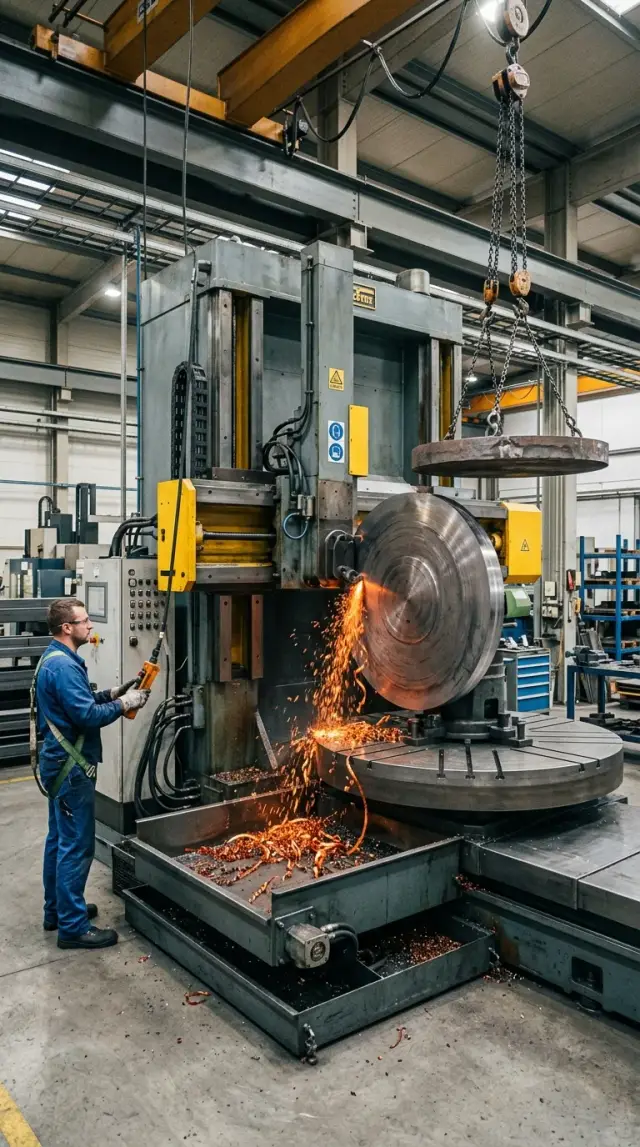

Вертикальный токарный станок: для каких деталей он нужен

Почему компоновка станка влияет на работу

Компоновка станка меняет не только расположение узлов. Она сразу влияет на то, как оператор подает заготовку, как деталь держит нагрузку и куда уходит стружка после прохода. Поэтому вертикальный токарный станок и горизонтальный станок по-разному ведут себя даже на похожих задачах.

Когда заготовку ставят сверху, ее вес помогает установке. Тяжелая деталь просто опирается на стол или патрон. Кольцо, диск или корпус легче посадить без лишних движений. При боковой загрузке ту же заготовку нужно точнее заводить в патрон и удерживать до зажима. На схеме разница кажется небольшой, а в цехе она часто дает заметную экономию времени на каждой установке.

Одинаковый диаметр еще не означает одинаковое поведение детали. Две заготовки по 500 мм могут требовать разного подхода. Тонкое кольцо легко деформировать, а массивная ступица уже при установке создает большую нагрузку. Один габарит не показывает, насколько деталь удобна в работе и как она поведет себя при резании.

Поэтому форму и массу лучше оценивать отдельно. Форма показывает, как деталь взять, опереть и зажать. Масса показывает, какую нагрузку получат узлы станка, оснастка и сам оператор при установке. Если смотреть только на диаметр или только на вес, выбор часто уходит в сторону от реальной задачи.

В ежедневной работе это видно быстро. Меняется время загрузки и снятия детали, по-другому выглядит зона резания, стружка падает в другие места, а сама заготовка держит устойчивость не так, как ожидали. Именно поэтому детали для вертикальной компоновки выбирают не по одному признаку. Сначала смотрят, как заготовка стоит под своим весом, удобно ли ее подавать сверху и не мешает ли форма нормальному зажиму.

Для фланцев, колец, дисков и крупных корпусов вертикальная схема часто удобнее. Для длинных валов обычно наоборот. Размер важен, но форма детали и ее масса влияют на работу сильнее, чем кажется в начале.

Какие детали чаще ставят на вертикальный станок

На вертикальную компоновку чаще идут детали большого диаметра и сравнительно небольшой высоты. Если заготовка больше похожа на шайбу, чашу или короткий корпус, чем на длинный вал, ее обычно удобнее ставить именно так.

Типичные примеры знакомы почти любому цеху: кольца, фланцы, диски, массивные корпуса, крышки и детали с широкой опорной частью. У таких изделий большой размер по лицевой стороне и небольшая длина по оси. Для них вертикальный токарный станок часто дает более спокойную установку.

Причина простая. Центр тяжести работает в пользу оператора. Деталь опирается вниз на стол или планшайбу, а не висит в сторону, как на горизонтальном шпинделе. Из-за этого тяжелую широкую заготовку проще удержать без лишнего напряжения для оснастки и человека.

Особенно хорошо это видно на крупных кольцах и фланцах. В горизонтальной схеме такие детали нередко требуют более внимательной центровки и поддержки, потому что масса уходит вбок. Если диаметр большой, а толщина невелика, любая неточность при установке чувствуется сразу.

С корпусами картина похожая. Если корпус широкий, тяжелый и с полостью внутри, вертикальная схема часто удобнее. Заготовка стоит устойчиво, и оператору проще контролировать ее положение при закреплении.

Формально многие такие детали можно обработать и на горизонтальном станке. На практике установка часто получается капризнее, особенно если деталь тяжелая. Поэтому вопрос обычно звучит не так: "можно или нельзя поставить". Гораздо полезнее спросить, на какой компоновке деталь ставится быстрее, спокойнее и с меньшим числом поправок.

Если же заготовка длинная и сравнительно узкая, горизонтальная схема чаще логичнее. Для нее важнее поддержка по длине, работа по оси и предсказуемый зажим.

Где загрузка идет проще

Вертикальная компоновка удобна там, где деталь тяжелая, широкая и не слишком длинная. Кран опускает ее сверху на стол или в патрон. Оператору не нужно держать вес детали в боковом положении и ловить посадку на весу.

Это особенно заметно на больших шайбах, фланцах, кольцах и корпусных заготовках. У таких деталей центр тяжести обычно ближе к оси, поэтому они спокойно садятся вниз под собственным весом. Станок в этом случае помогает, а не создает лишние сложности.

С длинным валом все иначе. Его удобнее подавать по горизонтали, через опоры и с понятной осью установки. Если пытаться ставить такой вал вертикально, оператору труднее удерживать положение, а крану сложнее точно подать длинную деталь без раскачки.

Разница хорошо видна на простом примере. Тяжелую шайбу на вертикальный токарный станок часто ставят несколькими ровными движениями: подвели кран, опустили сверху, выровняли, зажали. С длинным валом так не получается. Его нужно дольше выставлять, следить за свесом и не допустить смещения по оси.

При боковой загрузке риск перекоса выше. Деталь висит или опирается менее устойчиво, и даже небольшая ошибка в подаче дает перекос при посадке в патрон или на оправку. Чем больше масса, тем неприятнее этот момент. Теряется время, растет нагрузка на оснастку, оператору приходится делать лишние поправки.

У вертикальной схемы тут есть понятный плюс: траектория подачи проще, посадочное место лучше видно, а заготовку не нужно долго поддерживать сбоку. Для деталей типа "тяжелый диск" это часто решающий аргумент. Для деталей типа "длинный вал" - уже нет.

Как вертикальная схема помогает со стружкой

У вертикального станка есть простое преимущество: стружка падает вниз под своим весом. Ей не нужно долго крутиться вокруг детали или скапливаться рядом с патроном. Это особенно заметно на черновой обработке, когда стружки много и она идет плотным потоком.

На горизонтальном станке часть стружки часто дольше остается в рабочей зоне. Она цепляется за кулачки, ложится на суппорт или набивается рядом с инструментом. Вертикальная компоновка обычно чище именно потому, что сила тяжести работает в нужную сторону.

Из-за этого у оператора реже появляются короткие остановки на очистку. Не нужно так часто открывать рабочую зону, распутывать комки и убирать стружку из-под детали. Если заготовка тяжелая и большого диаметра, такие паузы особенно неприятны: время уходит не на резание, а на уборку.

Есть и еще один плюс. Когда рядом с патроном и резцом меньше стружки, оператор лучше видит, что происходит в зоне резания. Проще заметить нестабильную подачу, следы вибрации или плохой сход стружки. Это помогает поймать проблему раньше, а не после конца цикла.

Хороший пример - крупное кольцо или фланец. На вертикальном станке стружка чаще уходит вниз в поддон, а не наматывается вокруг детали. Зона вокруг патрона остается свободнее, и ее проще осмотреть.

Но считать вертикальную схему полным решением не стоит. Вязкая и длинная стружка все равно требует контроля. Такое часто бывает при обработке нержавеющей стали, некоторых легированных сталей и вязких сплавов. Если режим подобран слабо, даже вертикальный токарный станок не спасет от "бороды" из стружки. Он просто улучшает отвод в обычной работе. Все остальное по-прежнему зависит от инструмента, подачи, скорости и подачи СОЖ.

Что видно у зоны резания в реальной работе

У вертикального токарного станка оператор чаще смотрит на деталь сверху. Это меняет не только позу у станка, но и сам контроль процесса. Проще заметить, как резец подходит к торцу, где идет контакт и как ведет себя стружка у верхней плоскости детали.

На крупных дисках, кольцах и фланцах такой обзор особенно полезен. Верх детали открыт, поэтому оператор быстрее видит биение, след от резца или лишний припуск. На горизонтальной схеме часть зоны резания нередко уходит в сторону патрона или ниже линии взгляда, и следить за ней менее удобно.

С торцом разница видна сразу. При подрезке торцевой поверхности легче оценить, где инструмент уже прошел, а где еще осталась полоса. Если деталь широкая, этот плюс ощущается еще сильнее.

С внутренней расточкой все чуть сложнее. Вход в отверстие на вертикальной компоновке часто виден лучше, и подвод резца контролировать проще. Но если отверстие глубокое или охлаждение идет обильно, обзор быстро падает. Тогда уже важны не только компоновка, но и нормальная подсветка, чистое смотровое окно и понятный пробный проход.

Замер тоже часто идет спокойнее. До верхней части детали проще дотянуться, легче проверить диаметр, торец или глубину проточки без неудобного положения корпуса. По одной операции разница небольшая, но за смену она становится заметной.

Новому оператору на такой схеме обычно проще освоиться. Когда револьверная головка и зона контакта находятся в более понятном поле зрения, меньше мелких ошибок при подводе, пробном резе и проверке первой детали.

Конечно, идеального обзора не бывает. Если станок закрыт кожухом, а СОЖ летит густо, прозрачный экран быстро пачкается. Поэтому хороший обзор зависит не только от того, вертикальный станок или горизонтальный, но и от света, чистоты окна и общей организации рабочего места.

Как принять решение без лишней теории

Если выбор идет между вертикальной и горизонтальной компоновкой, не стоит начинать с мощности станка. Ошибка обычно появляется раньше: сама деталь уже показывает, какой вариант даст меньше лишних движений в работе.

Сначала разберите геометрию. Диск, фланец, кольцо, короткий корпус большого диаметра чаще удобнее ставить вертикально. Длинный вал или тонкая ось обычно лучше чувствуют себя на горизонтальной схеме.

Потом сверьте три вещи: диаметр, высоту и массу заготовки. Если деталь тяжелая и широкая, ее проще опустить сверху на стол, чем точно заводить в патрон сбоку. На этом шаге часто и становится понятно, когда нужен вертикальный станок.

После этого посмотрите на загрузку. Кто подает деталь в рабочую зону - кран, погрузчик или оператор вручную? Если цех регулярно работает с массивными деталями для строительной техники, крупными фланцами или корпусами, вертикальная загрузка часто проходит спокойнее и с меньшим риском задеть оснастку.

Дальше оцените стружку. Если при обработке стали, чугуна или деталей с глубокими проходами стружка любит скапливаться вокруг детали, вертикальная схема обычно чище в повседневной работе.

И только потом имеет смысл проверять доступ инструмента и точность. Станок может подходить по размерам, но инструменту бывает неудобно подойти к канавке, торцу или внутренней поверхности. Лучше сразу представить реальную операцию, а не смотреть только на цифры в паспорте.

Есть короткий способ проверить выбор. Возьмите одну типовую деталь из своего цеха и ответьте на четыре вопроса: как ее ставят, где висит масса, куда падает стружка и хорошо ли оператор видит зону резания. Если по всем пунктам вертикальная схема дает более спокойный процесс, ответ уже близок.

Простой пример из цеха

В цех приходит партия крупных фланцев для насосного узла. Диаметр около 700 мм, деталь широкая, но невысокая. Вес такой, что ее подают кран-балкой.

На складе фланец лежит плашмя на поддоне. Для вертикальной машины это удобно уже с первого шага. Кран поднимает деталь, переносит к станку и опускает прямо сверху на стол или в патрон.

Оператору не нужно долго ловить положение детали в воздухе и удерживать ее сбоку. Заготовка садится в понятное положение под действием собственного веса. Это спокойнее и для человека, и для оснастки.

С горизонтальной схемой путь обычно длиннее. Фланец надо подвести к оси шпинделя, развернуть, аккуратно совместить с кулачками и следить, чтобы тяжелая деталь не ушла вниз, пока идет зажим. Именно здесь часто теряются лишние минуты.

Разница по времени заметна даже на одной установке. На вертикальном станке оператор может уложиться примерно в 4-5 минут на подъем, посадку и зажим. На горизонтальном нередко выходит 8-10 минут, потому что приходится делать больше мелких поправок.

После обработки проявляется еще одна разница. Стружка на вертикальной компоновке чаще падает вниз, а не остается возле патрона и вокруг зоны резания. Рабочее место быстрее приводят в порядок, и на это уходит меньше сил.

У большого фланца это особенно заметно. Оператору легче проверить канавку, торец и внутреннюю расточку, потому что обзор чище. Не приходится так часто прерываться на промежуточную очистку перед замером.

Именно поэтому вертикальный токарный станок часто берут под тяжелые фланцы, кольца и диски большого диаметра. Он не ускоряет работу сам по себе. Он просто убирает часть лишних действий: меньше разворотов детали, проще загрузка, быстрее уборка после цикла.

Где чаще ошибаются при выборе

Самая частая ошибка - смотреть на одну цифру в паспорте станка. Диаметр обработки сам по себе почти ничего не решает, если не учесть массу детали, ее высоту, форму и то, как оператор будет ее ставить и снимать.

Вертикальный токарный станок нередко выбирают по простой логике: "деталь большая, значит нужен вертикальный". Это слишком грубо. Короткий тяжелый корпус, фланец или кольцо и правда удобно ставить вертикально. Но длинная заготовка того же диаметра ведет себя уже иначе. Для вала или длинной трубы важнее устойчивость по длине, поддержка и привычная схема зажима.

Еще одна ошибка - путать тяжелую короткую деталь с длинной. На бумаге обе могут проходить по размерам. В цехе разница огромная. Диск массой 600 кг можно спокойно опустить сверху и базировать на столе. Длинную деталь нужно удерживать, выверять и поддерживать по оси. Это уже другой сценарий работы.

Часто забывают и про загрузку. Если в цехе есть только ручная подача или небольшой кран, красивая схема обработки быстро превращается в лишние паузы и риск для оператора. Иногда выбор между вертикальной и горизонтальной компоновкой решает не резание, а то, как деталь доедет до патрона и как ее снимут после цикла.

Со стружкой тоже промахиваются регулярно. На единичной детали это бывает не так заметно. На серии все становится очевидно. Если материал дает много тяжелой стружки, а цикл идет долго, плохой отвод начинает мешать обзору, замедляет обслуживание и добавляет остановки на уборку.

Есть и еще один промах - покупать слишком сложную компоновку без ясной причины. Если деталь простая, а объем умеренный, нет смысла переплачивать за схему, возможности которой не будут использоваться. Сложный станок требует четкого понимания задач.

Что делать дальше

Решение лучше принимать не по каталогу, а по своим деталям. Если вы выбираете, нужен ли вам вертикальный токарный станок, соберите факты в одной таблице по тем позициям, которые повторяются чаще всего.

Обычно в нее заносят не только диаметр и высоту, но и массу, материал, размер партии, нужную точность и реальное время на установку. Уже на этом шаге часто видно, что тяжелые и крупные заготовки удобнее ставить сверху, а не заводить в патрон сбоку.

Потом стоит честно посмотреть на текущую загрузку. Кто ставит заготовку, чем ее подают, нужен ли кран, сколько раз оператор поправляет посадку перед зажимом. Если деталь приходится долго выравнивать, это прямой сигнал, что компоновка мешает работе.

Полезно отдельно замерить, где уходит время между циклами: на очистку зоны обработки, снятие стружки, подвод детали и повторную установку. Разница между вертикальной и горизонтальной схемой часто проявляется именно в этих паузах, а не в каталожных цифрах.

Для быстрой проверки обычно хватает пяти пунктов:

• размеры детали;
• масса и материал;
• способ загрузки;
• время на выверку и зажим;
• удобство доступа к зоне резания.

Если у вас регулярно идут фланцы, кольца, короткие корпуса и другие тяжелые детали большого диаметра, эти данные стоит обсуждать предметно. В EAST CNC такой разговор можно вести не по общему каталогу, а по конкретным заготовкам и условиям цеха. Компания поставляет токарные станки с ЧПУ для металлообработки, помогает с подбором, пуско-наладкой и сервисом, поэтому оценивать можно весь цикл работы, а не только паспортные характеристики.

Чем точнее вы опишете форму деталей, их вес и реальную схему загрузки, тем проще понять, когда нужен вертикальный станок, а когда горизонтальная компоновка окажется разумнее. Именно на этом этапе и принимают правильное решение.
