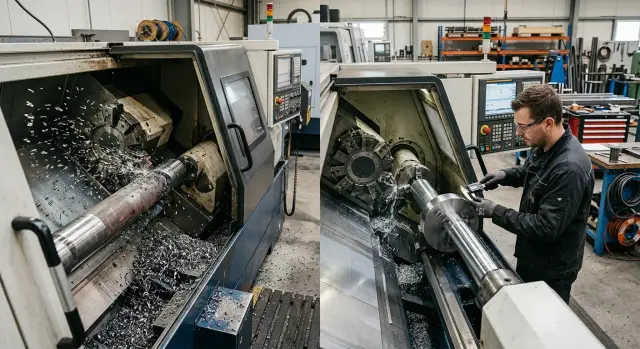

Черновая и чистовая обработка на разных станках: когда это выгодно

Почему один станок начинает тормозить работу

Один станок начинает терять темп, когда на нем подряд делают две разные по характеру операции: сначала снимают большой припуск, потом пытаются держать точный размер. Для чернового прохода нужны сила, подача и устойчивость к ударной нагрузке. Для чистового - спокойный режим, чистая зона резания и предсказуемое поведение узлов.

Проблема обычно не в программе, а в самом ритме работы. После тяжелой черновой операции шпиндель, направляющие и инструмент уже получили тепло и нагрузку. Стружка летит активнее, охлаждение работает на пределе, оператор чаще останавливается, чтобы убрать налипание и проверить режущую кромку.

А потом на этом же станке нужно сразу делать чистовой проход. Он плохо переносит спешку. Ему нужен стабильный размер, ровная подача и минимум случайных колебаний. Если узлы прогрелись неравномерно, размер начинает уходить на сотки. Сначала это почти незаметно, но к концу смены разброс часто растет.

Обычно причина одна из нескольких: после чернового съема растет температура узлов, стружка и грязь мешают чистовому проходу, смена инструмента и коррекций съедает время, а самому станку нужно больше времени, чтобы вернуться к спокойному режиму.

Из-за этого цикл на бумаге и реальный такт почти всегда расходятся. Оператор тратит минуты на промеры, подстройку коррекции, продувку рабочей зоны и контроль поверхности. На серии это накапливается быстро. За смену можно потерять не несколько минут, а заметную часть выпуска.

Это хорошо видно на простой валовой детали. Черновой проход быстро снимает припуск, но после него станок уже работает в другом тепловом состоянии. Если тут же делать посадочный диаметр и чистовую поверхность, размер начинает плавать, а инструмент изнашивается неравномерно. В итоге один и тот же станок одновременно борется за производительность и за точность. Чаще всего он уступает по обоим пунктам.

Один станок становится узким местом не потому, что он слабый. Просто в одном цикле ему дают слишком разные задачи, и каждая мешает другой.

Как разделение меняет нагрузку на узлы

Когда черновую и чистовую обработку разводят по разным станкам, каждый работает в своем режиме без лишних перегрузок. Меняется не только время цикла, но и то, как изнашиваются шпиндель, направляющие и оснастка.

Черновой станок берет на себя основной припуск. Он режет глубже, сильнее нагружает привод, чаще работает на высоком крутящем моменте и получает ударную нагрузку в начале прохода. Если заготовка идет с коркой, биением или нестабильным припуском, именно этот станок принимает самый тяжелый участок работы. Для него это нормально, если его изначально выбирали под такой режим.

Чистовой станок работает совсем в других условиях. Он снимает мало металла, держит ровную подачу и не ловит постоянные скачки нагрузки. Шпиндель реже выходит на предел по мощности, меньше греется, а геометрию проще удерживать в допуске. На детали это видно быстро: меньше риска получить волну, следы вибрации или уход размера к концу смены.

С направляющими разница тоже заметна. При черновой обработке летит тяжелая стружка, в рабочей зоне больше абразива и грязи. Если тот же станок потом сразу делает чистовой проход, вся эта среда остается рядом с узлами, от которых ждут точности. Когда операции разделены, чистовой станок работает чище. Это не мелочь. Даже обычная пыль от чугуна или грубая стружка со временем дают лишний износ.

Есть и еще один эффект, который сначала не бросается в глаза. Оператору не нужно постоянно переключать станок с одного характера работы на другой. Меньше смены режимов, меньше правок по инструменту, меньше попыток "дожать" один универсальный маршрут под все случаи. Настройка становится стабильнее, а повторяемость выше.

На токарных станках с ЧПУ это особенно заметно в серийной работе. Один станок можно держать жестко загруженным под съем металла, второй - под точный и спокойный финиш. Такой подход обычно продлевает нормальный срок службы узлов и снижает число мелких проблем, которые по отдельности кажутся пустяком, а за месяц съедают часы работы.

По каким признакам решение уже назрело

Если деталь идет серией почти каждый день, место потерь видно довольно быстро. Разовая задержка почти не мешает. Повторяющаяся задержка на каждой партии уже снижает выпуск.

Первый явный признак - черновая часть цикла намного длиннее чистовой. Станок долго снимает основной припуск, работает под высокой нагрузкой, нагревается, а потом на нем же нужно держать чистовой размер. Точная операция все это время ждет, пока закончится тяжелая работа.

Второй признак заметен по поведению оператора. После грубого съема он слишком долго доводит размер: чаще мерит деталь, подправляет корректор, добавляет лишний проход. Если это происходит регулярно, станок уже нагрет, а направляющие и другие узлы получили лишнюю нагрузку еще до чистовой стадии.

Еще один сильный сигнал - инструмент быстро садится именно на черновых проходах. Черновой резец вы меняете чаще, чем планировали, а чистовой живет заметно дольше. Значит, грубый съем забирает не только время, но и предсказуемость всего маршрута.

Обычно картина повторяется из смены в смену: первые детали идут ровно, потом размер начинает уходить чаще; к концу смены оператор тратит больше времени на контроль; после длинной партии растет доля доработки или брака; чистовой проход то снимает слишком много, то почти не работает.

На серийной втулке для строительной техники это особенно хорошо видно. Черновая обработка занимает, например, 8 минут, а чистовая - 2 минуты. Но именно эти 2 минуты начинают растягиваться из-за промеров и подстроек. Формально цикл еще укладывается в норму, а по факту станок уже не держит ровный ритм.

Если такие признаки повторяются почти каждый день, разделение операций на ЧПУ уже стоит считать рабочим вариантом, а не лишней сложностью. В этот момент один токарный станок с ЧПУ пытается делать две разные задачи сразу и делает обе хуже, чем мог бы.

Когда лучше не делить маршрут

Разносить операции по двум постам стоит не всегда. Черновая и чистовая обработка на разных станках дает плюс только там, где поток деталей идет ровно и без пауз.

Если партии маленькие и приходят рывками, второй станок часто простаивает. Сегодня есть 10 деталей, завтра 4, потом срочный единичный заказ. В такой схеме оператор то ждет заготовки, то снова переналаживает станок, а выигрыш по выпуску так и не появляется.

На простых деталях разделение тоже часто не окупается. Допустим, вы точите втулку, и весь цикл на одном станке занимает 6-8 минут. Если вынуть деталь, отвезти ее на другой пост, снова базировать и проверить размер, время на перемещение легко съест всю пользу от разделения.

На токарных станках с ЧПУ это особенно заметно в коротких циклах. Само резание идет быстро, а между станками накапливаются мелкие потери: подвоз тары, ожидание свободного оператора, повторный зажим, сверка программы, контроль первой детали после переноса. По отдельности это минуты. За смену они превращаются в заметную задержку.

Еще один частый случай - второй станок нужен только время от времени. Маршрут вроде бы разделили, но устойчивой загрузки нет. Станок стоит, место занято, а детали все равно ждут окна в графике. Если оборудование не работает хотя бы большую часть смены, такая схема обычно выходит дороже и сложнее, чем обработка за один проход на одном месте.

Отдельно стоит смотреть на контроль. После переноса операции многие цеха вводят промежуточную проверку, потому что меняется база или растет риск увода размера. Если контроль занимает дольше, чем возможная экономия на резании, делить маршрут нет смысла.

Обычно весь цикл лучше оставить на одном станке, если совпадают хотя бы два условия: партия небольшая и без стабильного графика, деталь простая и цикл короткий, второй станок не набирает нормальную загрузку, перенос между постами создает очередь, а после черновой нужен отдельный контроль, который съедает время.

Ориентир простой: если вы не можете показать выигрыш в минутах на одну деталь уже на бумаге, в реальном цехе его почти всегда съедают ожидание и повторные действия.

Как принять решение по шагам

Начинать лучше не с теории, а с фактического цикла по детали. Возьмите маршрут, секундомер или данные из стойки и разложите время на две части: сколько минут уходит на большой съем металла и сколько - на размер, чистоту поверхности и доводку.

Для схемы "черновая и чистовая обработка на разных станках" этого обычно хватает, чтобы убрать лишние споры. Когда цифры лежат на столе, сразу видно, где станок режет металл, а где просто ждет следующую операцию.

1. Запишите операции по порядку и разделите их на черновые и чистовые минуты. Если черновая часть съедает почти весь цикл, общий станок часто тормозит выпуск.
2. Отметьте переходы с самым большим съемом металла. Именно там растут нагрев, вибрация, расход пластин и нагрузка на механику.
3. Посмотрите, где шпиндель дольше всего работает в тяжелом режиме. Для оценки хватит простых признаков: высокий процент загрузки, быстрый износ инструмента, частые коррекции режима, следы перегрева на стружке.
4. Сравните переналадку в двух вариантах. На одном станке вы теряете время на смену инструмента, кулачков и поправки сразу для обеих стадий. На двух станках добавится передача детали, зато каждая машина будет жить в более понятном режиме.
5. После разделения сразу ищите новое узкое место. Им может стать уже не станок, а контроль, мойка, подача заготовок или оператор, который не успевает обслуживать две позиции.

Хороший повод разделить операции появляется тогда, когда черновая часть тяжелая и грязная, а чистовая требует спокойного и повторяемого режима. В такой схеме вы снижаете износ направляющих на чистовом станке и реже ловите разброс по размеру.

Простой пример: заготовка после литья требует 8 минут черновой токарной обработки и 3 минуты чистовой. На одном станке чистовой проход все время ждет, пока закончится тяжелый съем. Если вынести черновую на отдельную машину, чистовой станок работает ровнее, а выпуск в смену растет без большой перестройки маршрута.

Если разница маленькая, выгоды может не быть. Допустим, черновая идет 4 минуты, чистовая тоже 4, а передача детали между станками и второй контроль забирают еще 2 минуты. В такой схеме разделение уже не выглядит удачным.

Как считать выпуск в смену без сложной модели

Для расчета выпуска в смену не нужна большая таблица с десятками допущений. Нужен реальный такт по каждой операции и честный учет потерь, которые обычно не попадают в маршрутную карту.

Если у вас черновая и чистовая обработка на разных станках, считайте не "идеальный цикл", а то, как участок работает в обычную смену. Замеряйте время по 20-30 деталям подряд, без выбора самых удачных циклов.

Сначала снимите фактический такт по черновой и по чистовой отдельно. Берите полный цикл: загрузку, обработку, снятие детали, короткую продувку и рабочие замеры. Потом выделите чистое машинное время. Оно показывает, где режет станок, а где оператор только ждет, возит деталь или меняет пластину. Отдельно прибавьте все, что съедает смену: подвоз заготовок, перенос между постами, контроль первой детали, смену инструмента, мелкие остановки. После этого сравните две схемы: один станок делает все операции по очереди или два поста работают в связке, где выпуск задает более медленный участок.

Простой пример показывает разницу лучше любой сложной модели. Смена длится 480 минут, но 15 минут уходит на запуск, проверку первой детали и прогрев, еще 10 минут - на уборку и сдачу смены. Остается 455 минут.

На одном станке деталь идет 10,5 минуты по факту, а на пластины и коррекцию уходит еще 20 минут за смену. Тогда выпуск считается так: (455 - 20) / 10,5 = 41 деталь.

Теперь разнесем маршрут. Черновой станок дает такт 6,2 минуты, чистовой - 4,4 минуты. Между постами есть подвоз и контроль, это еще 0,8 минуты на деталь, но это время не грузит шпиндель. Узкое место здесь - черновой станок, значит, именно он задает темп. Грубая оценка дает 455 / 6,2 = 73 заготовки за смену.

Но эту цифру рано ставить в план. В начале смены чистовой станок ждет первые детали после черновой. В конце смены часть заготовок может остаться между операциями и не превратиться в готовую продукцию. Если из-за разгона участка и хвоста в конце вы теряете 4-5 деталей, реальный выпуск будет около 68-69 штук.

Для токарных станков с ЧПУ такой расчет особенно полезен, потому что разница между чистым машинным временем и реальным тактом часто большая. Если один оператор обслуживает оба поста, прибавьте к такту еще 0,3-0,5 минуты на переходы. Иначе расчет получится красивым только на бумаге.

Этого уже достаточно, чтобы сравнить схемы без сложной модели. Если раздельный маршрут дает больше годных деталей даже после учета запуска, подвоза и конца смены, его стоит проверить на пилотной серии.

Пример на серийной детали

Возьмем стальной корпус, который нужно делать серией 120 штук за смену. Сначала цех ведет весь маршрут на одном токарном станке с ЧПУ: черновая, получистовая и чистовая обработка идут подряд на одной базе.

Проблема быстро видна в такте. Два тяжелых черновых прохода занимают почти все время цикла, потому что нужно снять основной припуск с жесткой заготовки. Шпиндель большую часть времени держит высокую нагрузку, а направляющие и подача постоянно работают под силовым резанием. К середине смены оператор уже следит не только за размером, но и за нагревом, стружкой и состоянием пластины.

На одном станке картина обычно такая: общий цикл около 4 минут 20 секунд, черновые проходы забирают больше 3 минут, смена пластины сразу сбивает ритм выпуска, а чистовой проход идет в конце самого тяжелого цикла.

После разделения первый станок снимает основной припуск и оставляет ровную базу. Второй получает заготовку без больших скачков по нагрузке, спокойно доводит размер и делает чистовую поверхность. Ему уже не нужно тратить ресурс на грубый съем металла, поэтому он держит размер ровнее от начала смены до конца.

На практике первый станок может работать с циклом 2 минуты 30 секунд, а второй закрывает чистовую часть за 1 минуту 20 секунд. При таком маршруте цеху проще держать план. Если на черновом станке меняют инструмент, чистовой еще какое-то время работает из небольшого запаса полуфабриката между операциями. Выпуск в смену не проседает резко, и мастеру не приходится поднимать режимы в последний час.

Для такой детали черновая и чистовая обработка на разных станках дает не только более удобный такт. Она снижает пиковую загрузку шпинделя на чистовом станке, уменьшает риск ухода размера после тяжелых проходов и замедляет износ направляющих там, где нужна точность. В результате те же 120 штук смена получает спокойнее и ровнее, без постоянной гонки за планом.

Где чаще всего ошибаются

После разделения операций многие ждут быстрого роста выпуска, но часто теряют его на мелочах. Сама идея работает не автоматически. Если оставить старые привычки, новый маршрут только добавит перемещений и споров между сменами.

Первая ошибка - слишком большой припуск на чистовую. Тогда чистовой станок снимает металл почти как черновой, шпиндель дольше работает под нагрузкой, инструмент сильнее греется, а поверхность начинает плавать. В итоге чистовая операция теряет смысл: она идет дольше и изнашивает станок быстрее, чем должна.

Вторая ошибка связана со временем, которого "как будто нет" в расчете. На бумаге все выглядит аккуратно: черновая отдельно, чистовая отдельно, такт короче. Но в цехе деталь еще надо снять, донести, дождаться свободного места, заново базировать и проверить размер. Иногда экономия в 30-40 секунд на резании легко съедается парой минут ожидания между двумя станками.

Еще одна частая проблема - попытка разогнать чистовой станок жестким режимом ради скорости. Это плохой обмен. Цикл действительно может стать чуть короче, но растут вибрация, следы на поверхности, увод размера и износ направляющих. Чистовой станок лучше держать в его нормальном режиме. Если он начинает жить как черновой, брак обычно приходит раньше, чем прибавка по выпуску.

Ошибки бывают и с инструментом. После разделения операций график замены нужно пересчитать заново. На черновом станке пластина садится быстрее. На чистовом износ может идти медленнее, но даже слегка притупленный край уже портит размер и шероховатость. Старый общий график почти всегда дает перекос: где-то инструмент меняют слишком рано, а где-то слишком поздно.

Смотреть лучше сразу на несколько цифр: какой припуск реально приходит на чистовую, сколько минут уходит на перенос и ожидание, как изменилась стойкость инструмента по каждой операции, сколько брака и подрезок появилось после разделения.

Самая дорогая ошибка - смотреть только на выпуск в смену и не смотреть на брак. Если участок сделал на 12 деталей больше, но потом потерял часть партии на чистовом размере, выгода быстро исчезает. Нормальное решение видно не только по такту, но и по стабильному размеру, предсказуемому износу и спокойной работе станков.

Быстрая проверка перед запуском

Перед первым запуском не нужен большой расчет. Достаточно проверить несколько вещей прямо на участке. Если схема хорошо выглядит на бумаге, но ломается на первых десяти деталях, причина обычно видна сразу.

Что проверить на пробной партии

Сначала посмотрите на припуск после чернового прохода. Он должен оставаться ровным от детали к детали, без скачков, которые потом приходится догонять на чистовом станке. Если на одной заготовке остается 0,6 мм, а на другой 1,2 мм, чистовая операция начнет плавать и по времени, и по размеру.

Дальше проверьте базирование. Чистовой станок должен получать деталь в понятном и повторяемом положении. Если оператор каждый раз долго выставляет ее заново, смысл разделения пропадает. Хороший признак простой: деталь встает одинаково, а первая контрольная деталь не требует долгой подгонки.

Отдельно посчитайте измерение. Контроль не должен жить своей жизнью и тормозить смену. Если на замер уходит 3 минуты при такте 4 минуты, узкое место уже найдено. В таком случае либо меняют схему контроля, либо пересматривают маршрут.

Еще один полезный тест - запустить оба станка хотя бы на короткую серию и посмотреть, где копится ожидание. Черновой станок не должен выдавать детали рывками, чистовой не должен простаивать в ожидании партии, измерение должно входить в обычный ритм работы, оператор не должен делать лишние переносы, а на участке должно быть сразу понятно, куда идет деталь после каждого шага.

Если один станок работает 12 минут, а второй 4, простой почти неизбежен. Иногда это еще терпимо при малой серии. Для постоянного выпуска такой перекос обычно выходит дороже, чем кажется в начале.

Стоит смотреть и на людей, не только на минуты. Если оператор путается, какую деталь нести на чистовую, где мерить и куда складывать годные, маршрут еще сырой. Нормальная схема читается без лишних пояснений уже в первую смену.

Для токарных станков с ЧПУ этот короткий тест часто полезнее длинной таблицы. Если припуск стабилен, база повторяется, контроль не выбивает такт, а оба станка работают без длинных пауз, разделение можно запускать в серию.

Что делать дальше

Если есть ощущение, что черновая и чистовая обработка на разных станках даст прирост, не перестраивайте весь маршрут сразу. Возьмите одну деталь, которая идет серией каждый день. На ней проще увидеть реальные потери по времени, размеру и инструменту, чем на разовых заказах.

Сначала снимите базу на текущей схеме. Потом дайте новой схеме 3-5 смен в похожих условиях: тот же материал, близкая партия, тот же допуск. Если сравнивать разные заготовки и разные режимы, цифры легко уводят в сторону.

Смотреть лучше на несколько простых показателей: такт по каждой операции и общий выпуск в смену, размер после черновой и после чистовой, фактическую стойкость инструмента, брак, подналадку и простои.

Такой замер быстро показывает, где прячется эффект. Иногда новый маршрут не делает резание быстрее, но смена начинает работать ровнее: черновой станок берет тяжелый съем, чистовой спокойнее держит размер, оператор реже лезет в коррекции. За счет этого выпуск растет заметнее, чем ожидали.

Полезно записывать данные по каждой смене в одной форме, без длинных отчетов. Достаточно времени цикла, числа годных деталей, причин остановок и момента, когда инструмент пришлось менять раньше плана. Через несколько дней уже видно, схема помогает или только хорошо выглядела на запуске.

Если цифры подтвердили эффект, оставляйте тот вариант, который смена держит спокойно и предсказуемо. В цехе это важнее красивой идеи на бумаге. Даже если новая схема дает чуть меньший теоретический максимум, но приносит меньше брака и сбоев, она обычно и оказывается выгоднее.
