Алюминий и чугун на одном участке: как разделить работу

Где проблемы начинаются

На смешанном участке проблемы редко начинаются с программы или самой детали. Чаще причина проще: грязь, которую не убрали вовремя. Когда после чугуна сразу идет алюминий, эта мелочь быстро превращается в царапины, лишний износ и брак.

После чугуна на станке почти всегда остается сухая пыль. Она оседает на кожухах, направляющих, в зоне патрона и возле кулачков. Оператор может быстро убрать крупную стружку и решить, что этого хватит, но абразивная пыль остается в самых неудобных местах.

С алюминием другая проблема. Его стружка не рассыпается, как чугунная. Она липнет к лоткам, щеткам, перчаткам и кромкам защитных экранов. Если не снять ее полностью, потом она попадает в зону зажима, под инструмент или прямо на заготовку.

Часто грязь переносит не станок, а оснастка. Один и тот же держатель, оправка или даже перчатки легко переносят чугунную пыль на следующий заказ. На глаз это выглядит безобидно, но для алюминия такой налет работает как мелкий абразив.

Из-за этого проблемы приходят сразу с нескольких сторон. На детали появляются риски, направляющие и посадочные места изнашиваются быстрее, а инструмент начинает работать хуже. Потом брак списывают на режим, заготовку или станок, хотя причина была в плохой уборке после прошлого заказа.

Типичная картина знакома многим. После партии чугунных деталей оператор меняет инструмент, ставит алюминиевую заготовку и запускает обработку. На кулачках осталась пыль, на щетке висит мелкая стружка, а держатель взяли тот же, что стоял час назад. В итоге уже первая деталь выходит с рисками, а на второй появляется лишний износ режущей кромки.

Чугун и алюминий плохо прощают такие привычки. Если участок не разделяет грязь, инструмент и простые действия между заказами, проблемы копятся еще до первого реза.

Что развести сразу

Когда алюминий и чугун идут вперемешку, путаница начинается с мелочей. Достаточно одной щетки со следами чугунной пыли или одной кассеты без подписи, чтобы следующая партия получила лишние риски, грязь или брак по размеру.

Сначала разделяют не все подряд, а то, что чаще всего переходит из заказа в заказ: режущий инструмент, оснастку и кассеты, средства очистки, тару для стружки и грязной ветоши.

Для резцов, сверл и фрез лучше сразу выделить отдельные ячейки. Не рядом на одной полке, а в разных и заметных местах. Если фреза работала по чугуну, ей не место в общей зоне, где лежит инструмент под алюминий.

То же правило касается щеток, скребков и ветоши. Чугунная пыль липнет к ткани и забивается в щетину, а потом легко переходит на стол, патрон, оправку и деталь. Контейнеры для стружки тоже лучше держать раздельно, иначе при уборке грязь быстро разносится по всему участку.

Подписи должны быть простыми. Лучше писать "Al", "Чугун", "Только после мойки", чем вводить длинные коды, которые никто не помнит. На кассетах, оправках и мерительном инструменте маркировка должна читаться с одного взгляда. Если оператору нужно останавливаться и расшифровывать обозначение, система уже неудобная.

Отдельно стоит хранить сменные кулачки и мягкие накладки. После чугуна на них часто остается мелкая пыль, незаметная на глаз, но для алюминия этого уже достаточно. Простое правило работает лучше всего: все, что касается заготовки, лежит в своей зоне и сразу возвращается туда после работы.

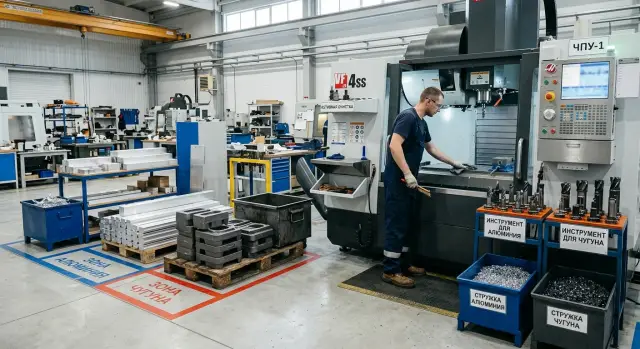

На практике этого обычно хватает. В одном шкафу лежат оправки, кулачки и инструмент только под алюминий. В другом - все, что работает с чугуном. Рядом стоят две щетки разного цвета и две отдельные емкости для ветоши. Выглядит просто, но ошибок становится заметно меньше.

Как хранить инструмент и оснастку

Порядок хранения решает больше, чем кажется. Проблемы часто начинаются не в шпинделе и не в программе, а на полке с инструментом. Если фреза, оправка или патрон лежат где попало, чугунная пыль быстро переходит в следующий заказ.

Самый простой способ навести порядок - ввести понятную цветовую маркировку. Сложная схема не нужна. Достаточно, чтобы один цвет относился к оснастке для алюминия, а другой - к оснастке для чугуна. Тот же цвет ставят на кассету, место хранения и бирку в шкафу. Тогда оператор сразу видит нужный комплект и реже берет не ту оснастку в спешке.

Инструмент для алюминия лучше держать в закрытых кассетах или коробках. Алюминий чувствителен к грязи на режущей кромке и посадочных поверхностях. Даже мелкая чугунная пыль может дать царапины на детали, ухудшить зажим и ускорить износ. Открытая полка для такого инструмента обычно плохая идея.

Чистые оправки, цанги и патроны не стоит класть рядом с местом, где скапливается чугунная стружка и пыль. Не храните их возле урны со стружкой, зоны обдува или верстака, где разбирают грязную оснастку. Лучше выделить отдельный шкаф или хотя бы закрытую секцию. Если участок небольшой, помогает даже простое разделение внутри одного шкафа: одна сторона для чугуна, другая для алюминия.

Есть и еще одно рабочее правило: на полку возвращается только то, что уже очистили и осмотрели. Сначала оператор снимает стружку, протирает посадки, проверяет биение, сколы и следы прихвата. Только потом оснастка идет на место. Если есть сомнение, ее лучше положить в отдельный лоток на проверку, а не обратно в общий запас.

В итоге хватает четырех привычек: помечать инструмент и полки разным цветом, держать алюминиевую оснастку закрытой, хранить чистые оправки подальше от чугунной пыли и не возвращать оснастку без очистки и осмотра. Порядок несложный, но он убирает одну из самых частых причин брака.

Как очищать станок после чугуна

Чугун оставляет не только стружку, но и сухую абразивную пыль. Если после него сразу пустить алюминий без нормальной уборки, грязь легко попадет на базовые поверхности, в патрон и на деталь. Потом ищут причину царапин, биения или пятен на поверхности, хотя проблема началась еще на прошлой партии.

На участке, где эти материалы идут по очереди, уборку лучше делать в одном и том же порядке. Так проще ничего не пропустить и не растянуть смену заказа на лишние полчаса.

Сначала снимите крупную стружку из рабочей зоны и поддона. Не гоняйте ее сжатым воздухом по всему станку. Воздух только поднимает чугунную пыль и забивает ее глубже в щели, складки кожухов и места рядом с кабелями. Для такой работы чище использовать щетку, скребок и промышленный пылесос.

После этого переходите к местам, где пыль остается почти всегда: патрон, револьверная головка, внутренние кожухи и дверь. На этих узлах грязь часто лежит тонким слоем, и ее легко не заметить. Но именно этот слой потом уходит на кулачки, инструмент и заготовку.

Отдельно проверьте трудные зоны. Грязь часто остается не на виду, а в углах поддона, в складках защитного кожуха и возле вводов кабелей. Если станок кажется чистым только по центру рабочей зоны, этого мало.

В конце протрите все поверхности, которые касаются детали и оснастки: посадки, упоры, базовые плоскости, кулачки, места под резцедержатель или оправку. Для алюминия это особенно важно. Даже мелкая чугунная пыль оставляет следы там, где нужна чистая посадка.

Есть простое правило: после чугуна станок должен быть не "в целом чистым", а чистым в точках контакта. Если на салфетке после протирки остается темный налет, уборка еще не закончена.

Для смешанного участка полезно держать отдельный набор щеток, салфеток и насадок пылесоса именно под чугун. Так грязь не переезжает вместе с уборочным инвентарем на следующий заказ.

Как не путать режимы и настройки

Путаница с режимами обычно начинается с привычки. Вчера станок точил чугун, сегодня в работу идет алюминий, а оператор берет прошлый заказ как основу и меняет только программу. Этого уже достаточно, чтобы получить налипание на кромке, лишний износ или первую бракованную деталь.

Лучше держать две отдельные карты режимов. Не одну общую таблицу "по похожим деталям", а раздельные карты по материалу. Тогда сразу видно, что для алюминия и чугуна отличаются не только обороты, но и подача, глубина резания, работа СОЖ и поведение инструмента.

В карте должны быть только данные, которыми реально пользуются у станка: материал и операция, инструмент и пластина, обороты и подача, глубина резания, коррекции и заметки по стойкости.

Самая частая ошибка - переносить подачу и глубину резания из прошлого заказа по памяти. Это кажется мелочью, но именно такие мелочи потом ищут полдня. Если после чугуна оставить прежнюю логику резания на алюминии, инструмент будет работать грубо, а поверхность детали уйдет от нужного качества. Обратная ситуация тоже плохая: слишком мягкие настройки после алюминия дают слабую производительность на чугуне.

Поправки после каждой партии лучше записывать сразу. Не в блокнот "на потом" и не в память, а прямо в карту или в принятую на участке форму. Если конкретная пластина на чугуне держится не 120 деталей, а 80, это нужно фиксировать. Если на алюминии пришлось уменьшить подачу из-за вибрации на длинном вылете, такая заметка сэкономит время на следующем заказе.

Перед первой деталью всегда проверяйте коррекции инструмента: длину, радиус, износ и все ручные поправки, которые могли остаться от прошлого запуска. Один короткий контроль в начале смены обычно экономит больше времени, чем потом уходит на поиск причины брака.

Новому материалу нужна новая проверка режимов, даже если деталь похожа на прошлую.

Порядок смены заказа по шагам

На смешанном участке смена заказа должна идти по одному сценарию. Если действовать по памяти и в спешке, чугунная пыль быстро переедет в алюминий, а вместе с ней придут царапины, лишний износ инструмента и брак по размеру.

Удобный порядок такой:

1. Полностью завершите текущую партию и уберите стружку из рабочей зоны. Не оставляйте ее в кожухе, на направляющих и в поддоне.
2. Снимите инструмент и оснастку прошлого материала. Сразу разложите их по подписанным ячейкам или кассетам.
3. Очистите патрон, кулачки, базовые поверхности, щупы и место измерения. Часто проблема сидит в одной пылинке на базе или в грязи на кулачке.
4. Только после этого ставьте новый комплект инструмента и карту режимов под нужный материал. Не полагайтесь на старые коррекции и память оператора.
5. Сделайте пробную деталь. Проверьте размер, чистоту поверхности и любые следы грязи или темного налета.

На токарных станках с ЧПУ этот порядок особенно полезен, когда за день проходит несколько коротких заказов. В такие смены люди чаще ошибаются не в программе, а в мелочах: забыли протереть базу, оставили старый резец, не сменили карту режимов.

Хорошее правило простое: новый материал начинается только после чистой зоны, отдельного инструмента и пробной детали без замечаний. Это нормальная смена заказа, а не лишняя перестраховка.

Где чаще всего ошибаются

Самые дорогие сбои на смешанном участке обычно начинаются с мелочей. Когда алюминий и чугун идут почти подряд, люди чаще ошибаются не в сложной настройке, а в обычной дисциплине.

Первая частая ошибка - одна щетка на всю смену. Ею смахивают чугунную пыль, а потом той же щеткой проходят по зоне под алюминий. В итоге мелкий абразив остается на столе, в патроне, на кожухах и попадает туда, где его уже не ждут. Размер может остаться в допуске, а поверхность детали при этом уже испорчена.

Не лучше работает и общая полка для всего инструмента. Чистые оправки кладут рядом с теми, что только что сняли после работы по чугуну. Снаружи разница не всегда видна, особенно в конце смены. Но даже тонкий слой пыли на посадке потом дает биение, следы на детали и лишнее время на поиск причины.

Еще одна типичная ошибка связана с программой и наладкой. Материал сменили, а коррекции, подачу или скорость оставили прежними. Для чугуна и алюминия это плохая привычка. Станок режет, процесс вроде идет, и несколько деталей теряются еще до того, как оператор замечает задиры, нарост на кромке или нестабильный размер.

Контроль тоже часто получается слишком узким. Проверяют только размер по первым деталям и успокаиваются. Но мелкие царапины, темные следы, налипание и следы абразива замечают не сразу. А заказчик обычно видит их первым.

Больше всего проблем дает спешка при переналадке. После чугуна нужно дочищать не только видимые места. Пыль прячется в углах рабочей зоны, в пазах, под кожухами, возле патрона и на крепеже оснастки. Если пропустить эти точки, следующая партия быстро покажет, что уборка была только для вида.

Перед алюминием стоит отдельно проверить щетки, оправки, режимы и чистоту трудных мест. Это занимает несколько минут и часто спасает всю смену.

Пример: после чугуна идет партия из алюминия

Обычная смена выглядит так: закончили чугунную партию, сняли детали, быстро смахнули стружку и сразу поставили алюминиевую заготовку. На вид станок чистый. Но в поддоне еще лежит мелкая пыль, а на кулачках и в зоне патрона остается серый налет.

Проблема проявляется уже на первой детали. На поверхности выходят мелкие риски, а на режущей кромке появляется налипание. Оператор сначала ищет причину в режиме резания или в самой заготовке, хотя источник обычно проще: остатки чугуна попали туда, где их не должно быть.

В таком случае потери идут сразу в нескольких местах. Станок останавливают, деталь снимают, инструмент проверяют, потом делают повторную уборку. На все это легко уходит 20-40 минут, а иногда и больше, если первую деталь уже отправили дальше по маршруту и дефект заметили не сразу.

Чаще всего сбой начинается из-за набора мелочей: не очистили поддон и зону патрона полностью, оставили ту же щетку после чугуна, не протерли кулачки и опорные поверхности, поставили алюминий без пробного осмотра первой стружки.

После нормальной уборки картина обычно меняется быстро. Поддон очищают до конца, кулачки снимают и протирают, щетку меняют на отдельную для алюминия, а инструмент осматривают на налипание. Если кромка уже пострадала, пластину лучше заменить сразу, а не пытаться дотянуть еще несколько деталей.

При повторном запуске поверхность часто выравнивается уже с первой или второй детали. Это хорошо показывает, зачем нужно разделение инструмента для алюминия и чугуна. Здесь дело не в порядке на полке, а в качестве детали и потерянном времени. Одна пропущенная уборка тянет за собой брак, лишний контроль и простой.

Когда эти материалы идут подряд, очистку лучше считать частью переналадки, а не быстрой формальностью. Если после чугуна оператор тратит лишние 10 минут на полную уборку, он обычно экономит гораздо больше времени, чем потом теряет на поиске причины рисок и налипания.

Короткая проверка перед стартом

Перед запуском новой партии лучше потратить 2-3 минуты на короткий осмотр. На таком участке эта пауза часто спасает деталь, инструмент и весь следующий заказ.

Удобно пройтись по одному короткому списку:

• Осмотрите патрон, кулачки, базовые поверхности и внутреннюю сторону двери. Если видите темную пыль, сухую стружку или масляную грязь, уберите ее сразу.
• Сверьте инструмент с текущим заказом. Нужные позиции должны лежать в своих кассетах или ячейках, без случайной замены после прошлого запуска.
• Откройте карту режимов и проверьте материал. Для алюминия и чугуна нельзя оставлять одну и ту же подачу, обороты и поправки по памяти.
• До старта договоритесь, куда пойдет стружка и куда оператор положит ветошь после первой очистки.

Особенно часто путаются в конце дня. После чугунной детали в станке остается сухая пыль, а оператор уже ставит алюминиевую заготовку. Если он не протер кулачки и базу, мягкий металл быстро собирает эту грязь на поверхность, и потом приходится искать причину следов и брака.

Рядом с рабочим местом полезно держать простую карточку проверки. Не длинную инструкцию на листе А4, а четыре коротких пункта, которые видно сразу. Тогда проверка не зависит от памяти и не разваливается, когда смена идет быстро.

Если хотя бы один пункт не сошелся, запуск лучше отложить на несколько минут. Почти всегда это дешевле, чем испорченная партия алюминия после чугуна.

Что сделать дальше

Если алюминий и чугун идут у вас вперемешку, не меняйте все сразу. Для начала закрепите три вещи: где что лежит, как проходит уборка и по каким записям оператор выставляет режимы.

Начните с хранения. Отметьте зоны под каждый материал простым цветом, без сложных схем. Один цвет - для инструмента и оснастки под алюминий, другой - под чугун. Те же цвета поставьте на полках, ящиках и тележках. Когда метки видны сразу, инструмент реже уходит не туда, а спорных ситуаций становится меньше.

Потом наведите порядок в уборке. Один и тот же порядок должен висеть у станка и работать в каждую смену, а не зависеть от того, кто сегодня встал к оборудованию. Короткий лист рядом с рабочим местом обычно решает больше, чем длинная инструкция в папке. В нем достаточно напомнить о четырех действиях: убрать стружку и пыль из рабочей зоны, очистить патрон, кожухи, направляющие и зону инструмента, проверить СОЖ и места, где скапливается чугунная пыль, затем протереть оснастку перед следующим заказом.

Отдельно сверьте режимы резания по двум материалам. На смешанном участке старые записи часто живут дольше, чем нужно. Из-за этого после чугуна оператор по привычке оставляет не те подачи, обороты или поправки по инструменту. Лучше оставить одну рабочую таблицу для алюминия и одну для чугуна, а старые листы и случайные заметки убрать совсем.

Если материалы чередуются часто, стоит посмотреть и на организацию участка в целом. Иногда проблема уже не в дисциплине, а в том, что оборудование, оснастка или схема обслуживания не подходят под такой ритм. В такой ситуации можно обсудить задачу с EAST CNC. Компания поставляет токарные станки с ЧПУ и обрабатывающие центры, помогает с подбором, пуско-наладкой и сервисом, поэтому разговор получится предметным, а не общим.

Хороший следующий шаг простой: выберите один станок, введите цветовую разметку, повесьте порядок уборки и обновите таблицы режимов. Уже через неделю будет видно, где участок все еще путается.
