- CDS100/CDS100M/CDS100P CNC Daxili Milli Maili Yataqüstü Torna Dəzgahı
1 / 3

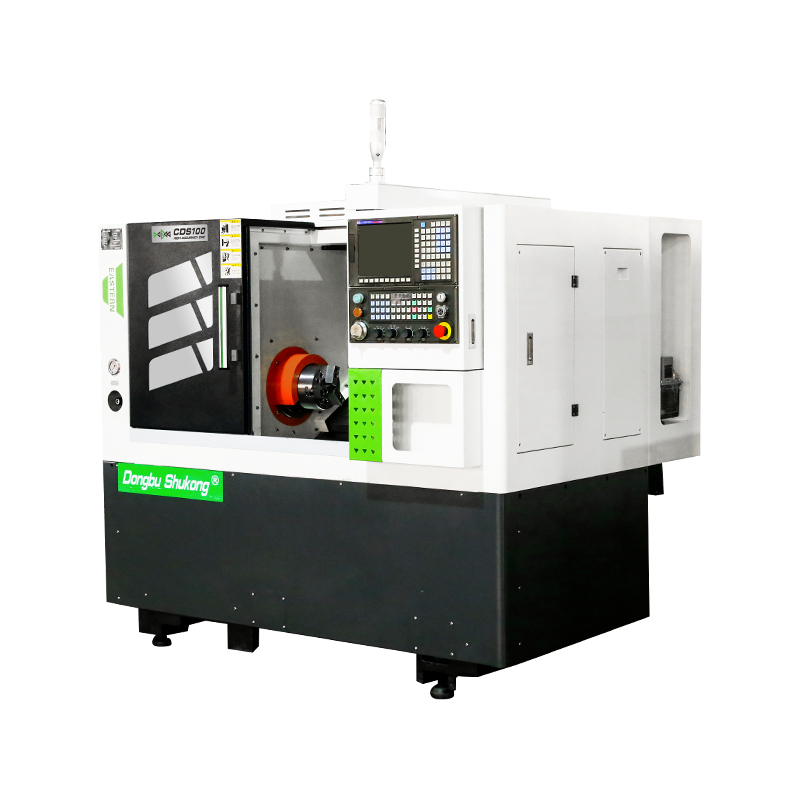

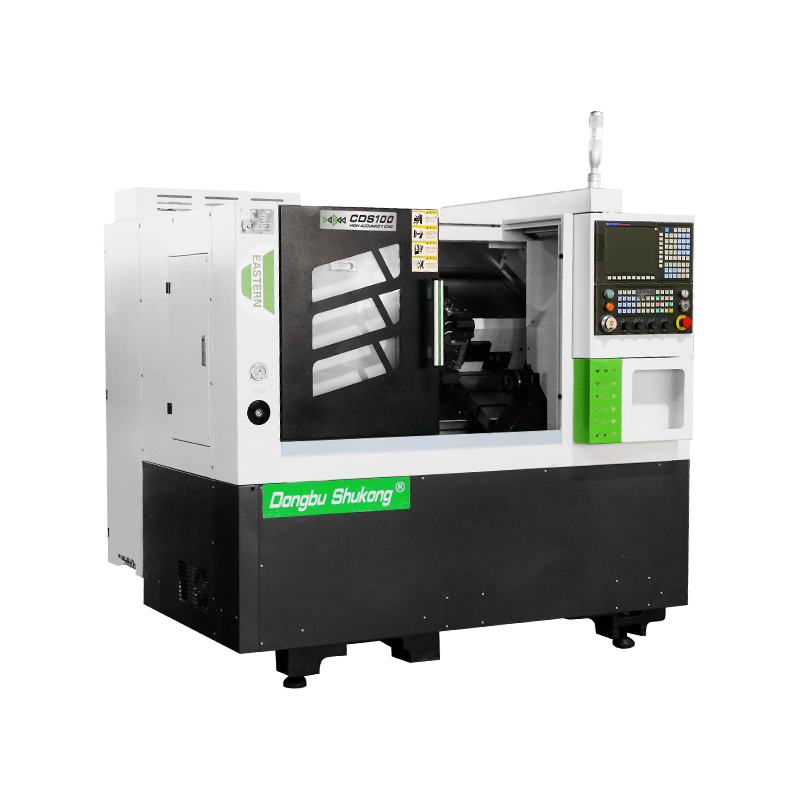

CDS100/CDS100M/CDS100P CNC Daxili Milli Maili Yataqüstü Torna Dəzgahı
Maili yataqüstü torna dəzgahlarının yeni seriyası. Qabaqcıl CNC sistemi, yüksək dəqiqlik. Seçimlər: sürücü alət (M) və kontrmil (P).
Maks. emal diametri: 330mm
Maks. emal uzunluğu: 360mm
Patron ölçüsü: 6" inch
TEXNİKİ PARAMETRLƏR
CDS100/CDS100M/CDS100P CNC Daxili Milli Maili Yataqüstü Torna Dəzgahı — Təsvir
Dəzgah yüksəkdəqiqlikli emalı təmin edən qabaqcıl CNC sistemi ilə təchiz edilmişdir. X və Z oxlarının servoelektrik mühərrikləri elastik muftalar vasitəsilə dəqiq kürəcikli vintlərə qoşulmuşdur.
Dairəvi boşluqlu bütöv maili yataq konstruksiyanın yüksək sərtliyini təmin edir. CDS100 seriyası kompleks torna-frezeleme emalı üçün CDS100M (Y oxu) və CDS100P (kontrmil) versiyalarında mövcuddur.
Torna dəzgahının əsas konstruktiv xüsusiyyətlərinin təsviri
1, Yataq
Yataq ağır kəsmə emalına imkan vermək üçün qalın divarlı, çoxqabırğalı, çoxboşluqlu konstruksiyalı «yüksək-aşağı ray» sxemi üzrə inteqral icrada hazırlanmışdır. Yataq yüksək keyfiyyətli qatran qumundan tökmə ilə hazırlanmış olub, yaxşı sərtlik, vibrasiyaya davamlılıq və kəsici qırıntıların rahat çıxarılmasını təmin edir.
2, Mil qutusu
Milin yastıqları yüksək keyfiyyətli yüksəkdəqiqlikli yastıqlardan və yüksək moment və sabit çıxış gücü təmin edən servoidarəli sinxron elektromildən istifadə edir. Mil qutusunun yastıqları ikiıralı silindirik rolik yastıqları ilə iki istiqamətli dayaq radial-dayaq yastıqlarını tətbiq edir ki, bu da yüksək sərtliyi təmin edir. İstilik çıxarma sistemi milin istilik deformasiyasının konstruktiv azaldılmasını həyata keçirir, uzunmüddətli iş zamanı milin oxunun nisbi sabitliyini təmin edir.
3, Ötürmə sistemi
X və Z oxlarının servoelektrik mühərrikləri elastik mufta vasitəsilə yüksək dəqiqlikli kürəcikli vintli cütlərlə birbaşa bağlıdır ki, bu da yüksək dəqiqliyi təmin edir. Vintlərin hər iki ucu bərkidilmişdir ki, bu da dayaq sərtliyini artırır, tez-tez yüksəksürətli mövqeləndirmə və ağır kəsmə zamanı vint deformasiyasını minimuma endirir. Yastıqlar yüksək sürət və dəqiqliyi təmin edən addım vintləri üçün 60° bucaq kontaktlı dəqiq cütlərdən istifadə edir.
Dəzgahın əsas hissələri
| Daxili servo-başlıq. Araba və başlıq tək gövdədə icra edilmiş və birbaşa xətti bələdçiyə qoşulmuşdur — yüksək sərtlik, minimal alət dəyişmə vaxtı, yüksək mövqeləndirmə dəqiqliyi. | |
| Daxili mil. Mil yüksək momentli, yüksəkeffektiv daimi maqnitli sinxron mühərrik vasitəsilə birbaşa sürücülüklə idarə olunur. Yüksək dəqiqlik, yüksək dinamika, aşağı istilik ayrılması. | |
| Yataq bələdçiləri. Bələdçilər Yapon tipli 30° «yüksək-aşağı ray» sxemi üzrə hazırlanmışdır — kəsmə sərtliyi ilə ötürmə dəqiqliyi arasında optimal balans. 6 sürgü yüksək sərtlik və mövqeləndirmə dəqiqliyini təmin edir. |
Konfiqurasiya
| Standart təchizat | Əlavə seçimlər |
|---|---|
| 1. SIEMENS 828D Basic CNC Sistemi | 1. FANUC 0i-TF Plus CNC Sistemi |
| 2. A2-5 | 2. GSK 988TA Absolute CNC Sistemi |
| 3. Daxili Şpindel | 3. Renishaw alət ölçücüsü |
| 4. Hidravlik deşikli patron 6" | 4. Avtomatik ştanqa qidalandırıcı |
| 5. Hidravlik servo alət başlığı 8 mövqe | 5. Yağ separatoru |
| 6. Servo proqramlaşdırılan arxa baba | 6. Yonqar konveyeri |
| 7. Rollu xətti istiqamətləyicilər |
CDS 100 New Slant Bed Lathe Specification
| Konfiqurasiya | CDS100 | |||
|---|---|---|---|---|
| Emal İmkanları | Yataq üzərindəki maks. emal diametri | φ/mm | 450 | |
| Sürgü üzərindəki maks. emal diametri | φ/mm | 230 | ||
| Maks. emal uzunluğu | mm | 360 | ||
| Maks. emal diametri | φ/mm | 330 | ||
| Maks. ştanqa diametri | φ/mm | 45 | ||
| Daxili şpindel | Spindle Head Type | GB59001 | A2-5 | |
| Şpindel konusu | φ/mm | 56 | ||
| Şpindel sürəti diapazonu | r/min | 50-5000 | ||
| Şpindel ötürücüsü | Built-in Spindle | |||
| Şpindel çıxış momenti | N·m | Rated 39 | ||
| Şpindel gücü | kW | 12.3 | ||
| Patron tipi | Hydraulic Through Chuck | |||
| Patron ölçüsü | inch | 6" | ||
| Ötürmə sürəti | X oxu üzrə sürətli hərəkət | m/min | 25 | |
| Z oxu üzrə sürətli hərəkət | m/min | 30 | ||
| X oxu servomüharriki momenti | N·m | 6 | ||
| Z oxu servomüharriki momenti | N·m | 6 | ||
| Z1 oxu servomüharriki momenti | N·m | 4 | ||
| X-axis Travel | mm | 155 | ||
| Z-axis Travel | mm | 362 | ||
| Guideway Type | Roller Linear Guideway | |||
| Alət Başlığı | Alət başlığı tipi | Hydraulic Servo 8 Tool Post Turret | ||
| Alət ölçüsü | mm | 20×20/φ25 | ||
| Arxa Baba | Arxa baba tipi | Servo Programmable | ||
| Arxa baba yolu | mm | 360 | ||
| Arxa baba gilizinin daxili konusu | MT4 | |||
| Qüvvə Mənbəyi | Ümumi nominal güc | KVA | 20 | |
| Ümumi nominal cərəyan | A | 52 | ||
| Ölçülər və çəki | Dəzgah çəkisi | kg | 2400 | |
| Dəzgah ölçüləri | L*W*H(mm) | 1940×1370×1710 |
Görünüş və parametrlər seçilmiş opsiyalardan asılı olaraq bir qədər fərqlənə bilər.
CDS 100M Slant Bed Lathe Specification
| Konfiqurasiya | CDS100M | |||
|---|---|---|---|---|
| Emal İmkanları | Yataq üzərindəki maks. emal diametri | φ/mm | 450 | |
| Sürgü üzərindəki maks. emal diametri | φ/mm | 280 | ||
| Maks. emal uzunluğu | mm | 170 | ||
| Maks. emal diametri | φ/mm | 260 | ||
| Maks. ştanqa diametri | φ/mm | 45 | ||
| Daxili şpindel | Spindle Head Type | GB59001 | A2-5 | |
| Şpindel konusu | φ/mm | 56 | ||
| Şpindel sürəti diapazonu | r/min | 50-5000 | ||
| Şpindel ötürücüsü | Built-in Spindle | |||
| Şpindel çıxış momenti | N·m | Rated 39 | ||
| Əsas mühərrik gücü | kW | 12.3 | ||
| Patron tipi | Hydraulic Through Chuck | |||
| Patron ölçüsü | inch | 6" | ||
| Ötürmə sürəti | X oxu üzrə sürətli hərəkət | m/min | 25 | |
| Z oxu üzrə sürətli hərəkət | m/min | 25 | ||
| X oxu servomüharriki momenti | N·m | 6 | ||
| Z oxu servomüharriki momenti | N·m | 6 | ||
| Z1 oxu servomüharriki momenti | N·m | 4 | ||
| X-axis Travel | mm | 155 | ||
| Z-axis Travel | mm | 285 | ||
| Guideway Type | Roller Linear Guideway | |||
| Alət Başlığı | Alət başlığı tipi | 12 Tool Post Driven Tool Turret(BMT40) | ||
| Alət ölçüsü | mm | 20×20/φ25/ER20 | ||
| Arxa Baba | Arxa baba tipi | Servo Programmable | ||
| Arxa baba yolu | mm | 390 | ||
| Arxa baba gilizi diametri | φ/mm | 65 | ||
| Arxa baba gilizinin daxili konusu | MT4 | |||
| Qüvvə Mənbəyi | Ümumi nominal güc | KVA | 20 | |
| Ümumi nominal cərəyan | A | 52 | ||
| Ölçülər və çəki | Dəzgah çəkisi | kg | 2450 | |
| Dəzgah ölçüləri | L*W*H(mm) | 2040×1370×1710 |
Görünüş və parametrlər seçilmiş opsiyalardan asılı olaraq bir qədər fərqlənə bilər.
CDS 100P CNC Slant Bed Lathe Specification
| Konfiqurasiya | CDS100P | |||
|---|---|---|---|---|
| Emal İmkanları | Yataq üzərindəki maks. emal diametri | φ/mm | 500 | |
| Sürgü üzərindəki maks. emal diametri | φ/mm | 180 | ||
| Maks. emal uzunluğu | mm | 330 | ||
| Maks. emal diametri | φ/mm | 180 | ||
| Maks. ştanqa diametri | φ/mm | 45 | ||
| Daxili şpindel | Spindle Head Type | GB59001 | A2-5 | |
| Şpindel konusu | φ/mm | 52 | ||
| Şpindel sürəti diapazonu | r/min | 50-5000 | ||
| Şpindel ötürücüsü | Built-in Spindle | |||
| Şpindel çıxış momenti | N·m | Rated 39 | ||
| Şpindel gücü | kW | 12.5 | ||
| Patron tipi | Hydraulic Through Chuck | |||
| Patron ölçüsü | inch | 6" | ||
| Ötürmə sürəti | X oxu üzrə sürətli hərəkət | m/min | 25 | |
| Z oxu üzrə sürətli hərəkət | m/min | 25 | ||
| X oxu servomüharriki momenti | N·m | 6 | ||
| Z oxu servomüharriki momenti | N·m | 6 | ||
| Z1 oxu servomüharriki momenti | N·m | 4 | ||
| X-axis Travel | mm | 370 | ||
| Z-axis Travel | mm | 410 | ||
| Guideway Type | Roller Linear Guideway | |||
| Alət Başlığı | Alət başlığı tipi | Gang Type | ||
| Alət ölçüsü | mm | 20×20/φ25 | ||
| Arxa Baba | Arxa baba tipi | No Tailstock | ||
| Arxa baba yolu | mm | —— | ||
| Arxa baba gilizinin daxili konusu | —— | |||
| Qüvvə Mənbəyi | Ümumi nominal güc | KVA | 20 | |
| Ümumi nominal cərəyan | A | 52 | ||
| Ölçülər və çəki | Dəzgah çəkisi | kg | 2200 | |
| Dəzgah ölçüləri | L*W*H(mm) | 1940×1370×1710 |
Görünüş və parametrlər seçilmiş opsiyalardan asılı olaraq bir qədər fərqlənə bilər.
